ノーヒューズ遮断器（MCCB）とは？仕組み・役割・漏電遮断器との違い

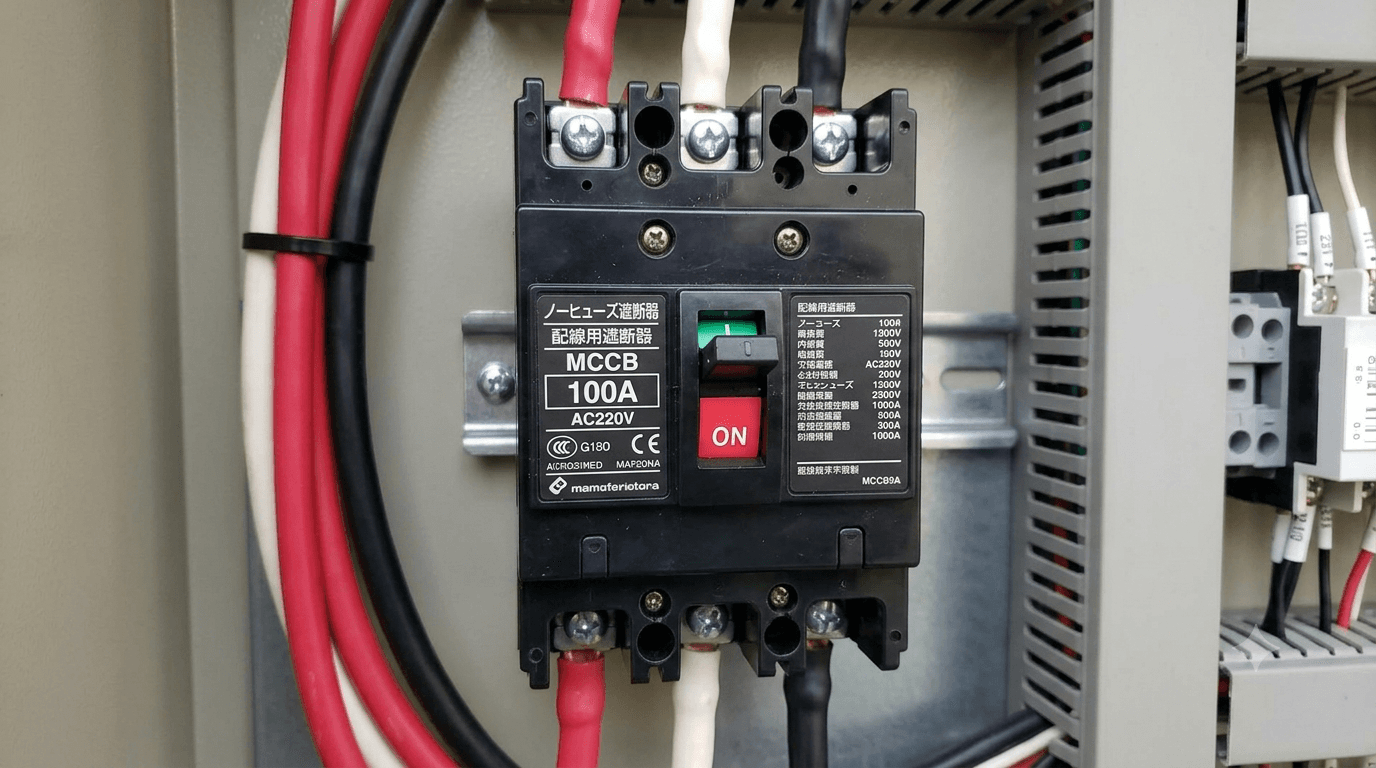

1. ノーヒューズ遮断器（NFB / MCCB）とは？

ノーヒューズ遮断器とは、回路に異常な電流が流れた際に、自動的に電気を遮断して電線や機器を守る安全装置です。

英語では「Molded Case Circuit Breaker」と呼ばれるため、一般的には「MCCB」や「配線用遮断器」とも呼ばれます。なお、「NFB（No Fuse Breaker）」という呼び名は国内メーカー（三菱電機）の登録商標に由来する和製英語ですが、日本の電気業界では今でも深く定着しています。

最大の特徴は「ヒューズ交換が不要」なこと

昔の安全器には、一定以上の電流が流れると自ら溶けて回路を遮断する「ヒューズ」が使われていました。ヒューズは一度切れると新しいものに交換する必要があり、手間も時間もかかりました。

一方、ノーヒューズ遮断器はその名の通りヒューズを使用していません。 内部のスイッチ機構が作動して電気を遮断するため、原因を取り除けばレバーを上げ直す（再投入する）だけで何度でも再利用できるのが最大のメリットです。

2. ノーヒューズ遮断器の2つの重要なお仕事（保護機能）

ノーヒューズ遮断器の主な役割は、電気回路における「過電流（使いすぎ）」と「短絡（ショート）」という2つの異常から電線や機器を守ることです。

① 過電流保護（オーバーロード対策）

電気製品を同時に使いすぎて、電線の許容電流を超えてしまった状態（過負荷）を検知します。電気を流し続けると電線が熱を持ち、最悪の場合は火災の原因になります。遮断器は、このじわじわと発生する熱を感知し、電線がダメージを受ける前に電気を遮断します。

② 短絡保護（ショート対策）

電線の被覆が破れてプラスとマイナス（あるいは相間）が直接接触してしまう「ショート（短絡）」が発生した場合、回路には一瞬にして通常の数百倍〜数千倍という爆発的な電流（短絡電流）が流れます。放置すれば一瞬で機器が爆発・炎上するため、遮断器は0.0数秒という一瞬の速さで回路を切り離します。

3. どうやって電気を切っている？内部の仕組みと種類

ノーヒューズ遮断器が異常を検知してスイッチを落とす（トリップする）仕組みには、主に以下の3つの方式があります。

一般的には、過電流には「熱動式」、ショートには「電磁式」を組み合わせた「熱動電磁式」の遮断器が多く普及しています。

4. 「漏電遮断器（ELB）」との違いとは？

よく似た機器に「漏電遮断器（ELB：Earth Leakage Circuit Breaker）」があります。見た目もそっくりですが、守る対象が大きく異なります。

• ノーヒューズ遮断器（MCCB）：

  • 目的： 電線や電気機器を熱や破壊から守る（火災・設備保護）。

  • 検知するもの： 電気の「使いすぎ（過電流）」や「ショート（短絡）」。

• 漏電遮断器（ELB）：

  • 目的： 人間を感電から守る（人命救助・安全保護）。

  • 検知するもの： 行きと帰りの電流の差（どこかへ電気が漏れ出ている状態）。

💡 見分け方のポイント

漏電遮断器には、漏電を検知したときに飛び出す「漏電表示ボタン（グレーや赤など）」や、動作テスト用の「テストボタン」が必ずついています。ノーヒューズ遮断器にはこれらのボタンはありません。

5. ブレーカーが落ちた（トリップした）ときの正しい対処法

ノーヒューズ遮断器が作動してレバーが真ん中で止まっている（トリップ状態）場合、無理にすぐレバーを上げてもパチンと戻ってしまい、電気は復旧しません。以下の手順で安全に対処しましょう。

1. 原因を特定して排除する

   • 電気製品を使いすぎていないか（過電流）

   • コードが家具に踏まれて潰れたり、焦げ臭い匂いがしたりしていないか（ショート）

     原因となっている電気製品のプラグをコンセントから抜きます。

2. レバーを一度完全に「OFF」の位置まで下げる

   • トリップ状態のレバーは内部のロックが外れた状態です。一度カチッと音がするまで完全に下（OFF）に押し下げることで、内部のロックがリセットされます。

3. レバーを「ON」の位置へ上げる

   • リセットした後にレバーを上に押し上げれば、電気は無事に復旧します。

⚠️ 注意！

レバーを上げてもすぐにまた落ちる場合は、回路のどこかで重篤なショートが発生している可能性が高いです。危険ですので何度も無理にONにしようとせず、すぐに電気工事店や専門業者に点検を依頼してください。

6. まとめ：ノーヒューズ遮断器は電気安全の守護神

私たちの暮らしや工場の設備を、目に見えない電気の脅威から24時間体制で守ってくれているノーヒューズ遮断器（MCCB）。

• ヒューズ交換の手間がなく、何度でも復旧できる

• 「電気の使いすぎ」と「ショート」から電線や建物を守る

• 漏電遮断器（ELB）とは役割が異なる

これらの知識を持っておくことで、万が一ブレーカーが落ちたときにも慌てずに正しく対処できるようになります。設備の適切な容量管理と定期的な点検を心がけ、安全で快適な電気環境を維持しましょう。
