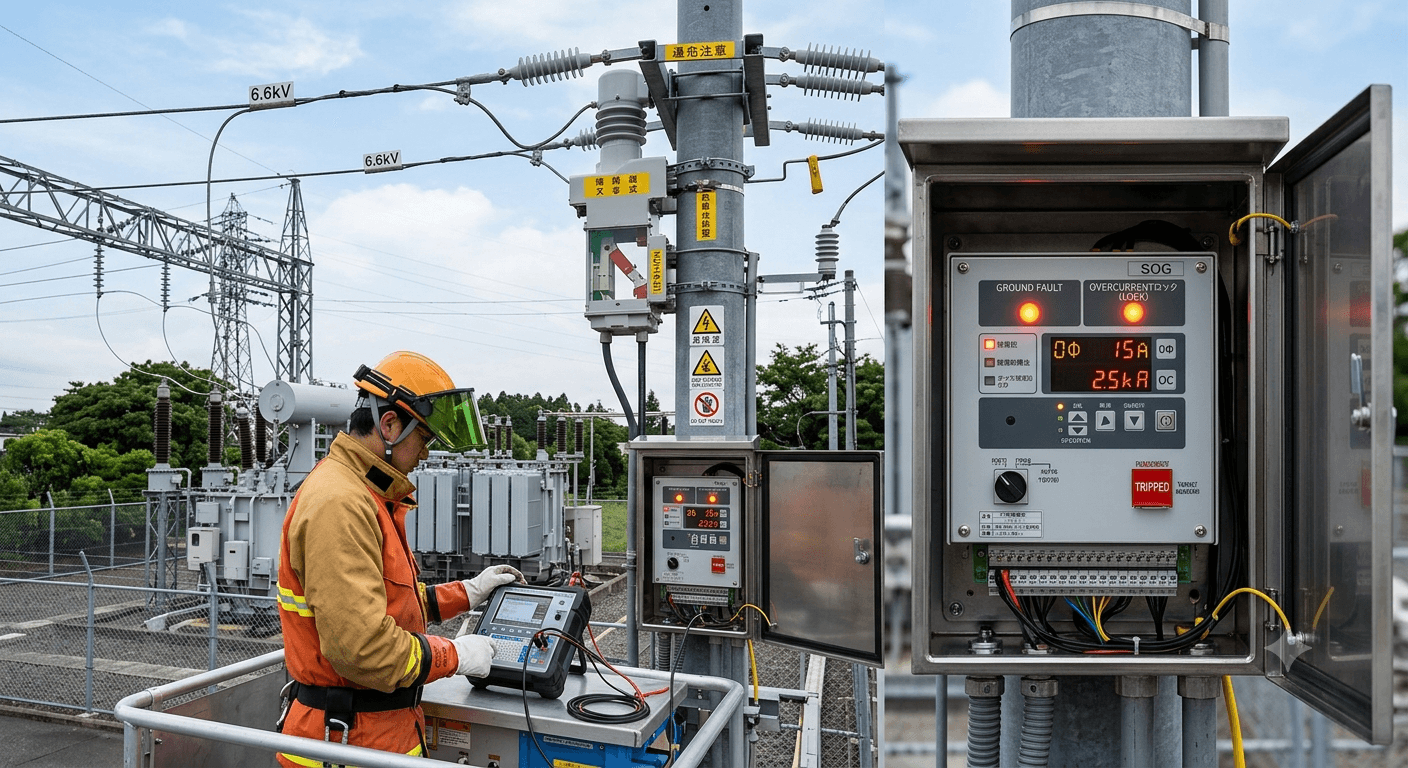

SOG（過電流・地絡遮断装置）動作とは？

SOGとは？正式名称と役割、波及事故を防ぐ「最後の砦」

SOGの正式名称

SOGとは、Storage Overcurrent Ground の略称です。日本語では「過電流ロック機能付地絡遮断装置」や「高圧簡易接触遮断器」と呼ばれます。

どこに設置されている？

主に受電容量が50kVA〜300kVA程度（小規模な工場、ビル、商業施設など）の高圧需要家において、電力会社との電気の境界線である「責任分界点」（電柱の上など）に設置されています。

最も重要な役割は「波及事故（もらい停電）」の防止

もし自社ビルの中にある電気設備（トランスや高圧ケーブルなど）で電気の事故が発生した際、それを自社内で食い止められないと、異常な電流が電力会社側の電線へと逆流します。

これにより、近隣の住宅や商業施設、最悪の場合は地域一帯を巻き込む「波及事故（もらい停電）」を引き起こしてしまいます。

SOGは、自社内で起きた事故を瞬時に検知し、電力会社の系統に影響が出る前に自社の設備だけを自動で切り離す（遮断する）という、社会インフラを守るための極めて重要な任務を負っています。

SOGを構成する「開閉器（PAS/PGS）」と「制御箱」

SOGは、単一の機械ではなく、主に以下の2つの機器が有線でセットになって動作しています。

内蔵されている2つの高精度センサー

PASやPGSの内部には、異常を検知するためのセンサーが仕込まれています。

• ZCT（零相変流器）： 微少な「電気の漏れ（零相電流）」をキャッチする。

• ZPD（零相電位検出器）： 電気の「電圧のひずみ（零相電圧）」をキャッチする。

SOGが動作する2つの原因とメカニズム

SOGが動作（トリップ）する原因は、名称にある通り「地絡（Ground）」と「過電流（Overcurrent）」の2パターンに分かれます。それぞれの動き方は大きく異なります。

① 地絡動作（GR）の仕組み：電気の「水漏れ」を検知

地絡とは、いわゆる高圧の「漏電」です。主な原因は、高圧ケーブルの経年劣化、雨水の浸入、鳥獣（カラスやヘビなど）の接触です。

【敷地内で漏電発生】 ➔ 【ZCT・ZPDセンサーが検知】 ➔ 【SOG制御箱が自社内の事故と判定】 ➔ 【0.1〜0.2秒でPASを開放】

SOG制御箱は、送られてくる電流と電圧の「位相（向き）」を計算します。これを地絡方向継電器（DGR）機能と呼び、近隣の敷地で起きた漏電による誤動作（もらい地絡）を防ぎ、自社内の事故のときだけ確実に作動するようになっています。

② 過電流動作（SO）の仕組み：電気の「大洪水」から機器を守る

過電流とは、機器の故障などによってプラスとマイナスが直接くっついてしまう「ショート（短絡）」現象です。

実は、電柱の上のスイッチ（PAS/PGS）は、過電流という凄まじい大電流が流れている最中に無理やり開こうとすると、内部で火花が飛び散り、開閉器自体が爆発してしまう危険があります。そこで、SOG特有の「Storage（記憶・ロック）」機能が働きます。

1. 過電流の検知： 構内でショートが発生し、設定値以上の大電流が流れる。

2. 開放ロック（一時待機）： SOGは「今すぐ開くと爆発して危険」と判断し、PASの開放を一時的にロック（禁止）します。

3. 変電所の遮断： 異常を検知した電力会社の変電所が、一旦配電線を停電（無電圧に）させます。

4. 無電圧遮断： 配電線が停電した（安全になった）ことを確認した瞬間、SOGのロックが解除され、PASが安全に開放（トリップ）します。

5. 周辺の復電： 電力会社の変電所が数秒後に再送電します。この時、事故を起こしたあなたのビルはすでに切り離されているため、ご近所だけは何事もなかったかのように電気が復旧します。

SOGが作動して停電したときの「原因究明と対応フロー」

万が一、SOGが作動して敷地内が全面停電（全停電）してしまった場合は、以下のステップで冷静に対応してください。

Step 1. SOG制御箱の「ターゲット（表示灯）」を確認する

地上にあるSOG制御箱の透明な覗き窓を確認します。動作した原因に応じて、機械式のフラッグ（オレンジや赤）が飛び出しているか、LEDランプが点灯しています。

• 「地絡（GR）」が点灯している場合：

  高圧ケーブルの劣化、キュービクル内への雨水浸入、小動物の侵入による漏電が疑われます。

• 「過電流（SO）」が点灯している場合：

  変圧器（トランス）やコンデンサなどの主要機器が内部ショート（絶縁破壊）している可能性が高いです。

Step 2. 電気主任技術者・電気保安協会へ迅速に連絡

選任されている電気主任技術者、または契約している電気保安協会へすぐに連絡を入れます。

その際、「SOGが動作して、〇〇のランプ（ターゲット）がついています」と伝えるだけで、プロの技術者は持参する測定工具や原因の予測ができるため、復舊スピードが劇的に早くなります。

Step 3. 原因箇所の特定と絶縁抵抗測定

技術者立ち会いのもと、外観の目視点検（鳥獣の死骸がないか、焦げ跡がないか）を行い、高圧絶縁抵抗計（メガー）を用いて事故ポイントを特定します。

⚠️ 【重要】絶対に勝手に電気を戻さない（再投入しない）こと

原因が分からないからといって、電柱の紐を引っ張ったり、制御箱を操作して無理に電気を再投入するのは絶対にNGです。火災の二次災害を引き起こしたり、今度こそ本当に周辺地域を巻き込む「波及事故」へ発展します。必ず原因を除去してから復電させてください。

SOGの寿命・交換時期の目安とメンテナンス

SOGは24時間365日、直射日光や雨風、激しい温度変化にさらされているため、消耗品として定期的な更新（交換）が必要です。

• SOG制御箱の交換目安： 約10年

• 開閉器本体（PAS / PGS）の交換目安： 約10年〜15年

見た目が綺麗であっても、内部の電子基板やコンデンサ、PAS内部の絶縁材が経年劣化します。劣化放置は、事故がないのに突然切れる「不要動作」や、いざという時に動かない「不動作」の原因になります。

年次点検での動作試験が不可欠

年に1回、法律に基づいて行われる「年次点検（計画停電点検）」では、専用の試験器を使って、「設定通りのわずかな漏電・過電流で、0.1〜0.2秒以内に正しく作動するか」を厳密にテストします。この試験をクリアし続けることが、最大の予防保全となります。

まとめ

高圧受電設備の「守護神」であるSOG（Storage Overcurrent Ground）の仕組みについて解説しました。

• SOGの目的： 自社の電気事故を外に漏らさず、地域一帯の「波及事故」を防ぐこと。

• 地絡（GR）： 構内の漏電を検知し、一瞬（0.1〜0.2秒）で遮断する。

• 過電流（SO）： 大電流時は爆発を防ぐため一時ロックし、電気が消えた瞬間に安全に遮断する（無電圧遮断）。

• 維持管理： 10年〜15年を目安に計画的な機器更新を行う。

電気担当者や施設管理者は、SOGの特性を正しく理解し、日頃の保守点検と適切な設備投資を行うことで、安全で安心な電気環境を維持していきましょう。
