電気図面や設備の仕様書、分電盤の表記などで目にする「ELCB」という4文字のアルファベット。 「これって一体何の略？」「ELBやMCCBとは何が違うの？」と疑問に思っている方も多いのではないでしょうか。 電気設備を安全に運用する上で、ELCBは人命と建物を守る最も重要なキーデバイスの一つです。 本記事では、ELCB（漏電遮断器）の基礎知識をはじめ、ELBやMCCBとの明確な違い、仕組み、そして現場で役立つ定格感度電流の選び方までを分かりやすく徹底解説します！

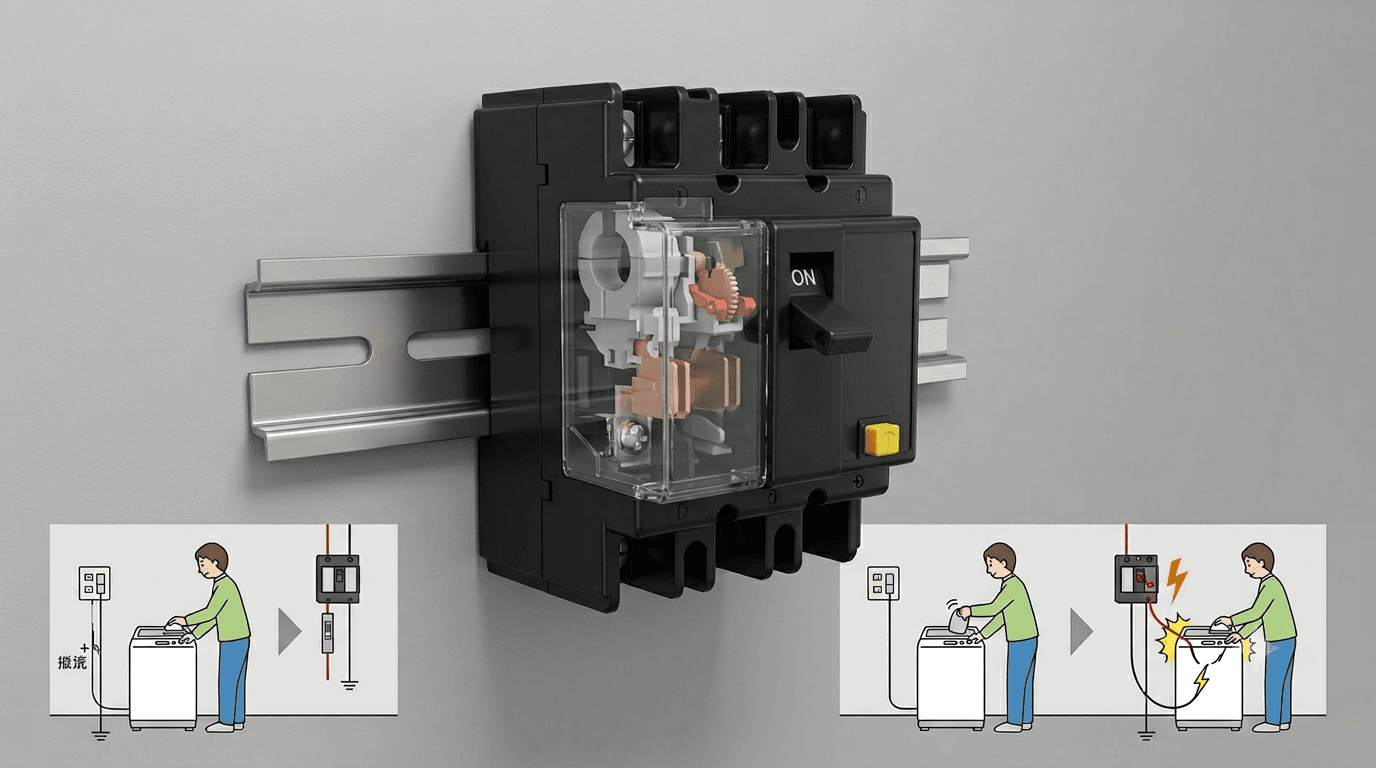

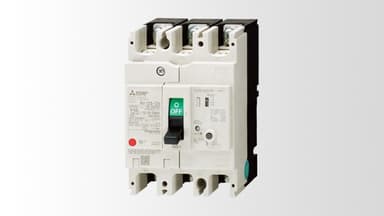

ELCBとは、「Earth Leakage Circuit Breaker（アース・リーケージ・サーキット・ブレーカー）」の略称で、日本語では「漏電遮断器」（または漏電ブレーカー）と呼びます。
回路のどこかで電気が外に漏れる「漏電」が発生した際に、それを瞬時に検知して電気を遮断し、人間の感電事故や、電気火災（漏電火災）を未然に防ぐための安全装置です。
結論から言うと、ELCBとELBは「全く同じ機器」です。単に省略の仕方が異なるだけで、機能的な違いはありません。
ELCB： Earth Leakage Circuit Breaker（国際規格や一部メーカーで好まれる表記）
ELB： Earth Leakage Breaker（日本の電気図面やJIS規格の図記号で広く使われる表記）
現場や設計図面によって表記が混在することがありますが、「どちらも同じ漏電遮断器のことだ」と覚えておけば問題ありません。
電気のブレーカーを学ぶ上で、最も混同しやすいのが「ELCB」と「MCCB」の違いです。これらは役割が根本的に異なります。
項目 | ELCB（漏電遮断器） | MCCB（配線用遮断器 / ノーヒューズ遮断器） |
正式名称 | Earth Leakage Circuit Breaker | Molded Case Circuit Breaker |
主な目的 | 「人間」を感電から守る（人命救助） | 「電線や機器」を熱から守る（設備保護） |
検知する異常 | 漏電（電気が外に漏れている状態） | 過電流（使いすぎ）・短絡（ショート） |
外見の特徴 | テストボタンと漏電表示ボタンがある | スイッチレバーのみ（ボタン類はない） |
「じゃあ、漏電と使いすぎの両方を防ぎたいときは、ELCBとMCCBを両方直列に繋がなきゃいけないの？」と思うかもしれません。
安心してください。現在流通している工業用・家庭用のELCBのほとんどは、「過電流保護兼用」となっています。つまり、1台のELCBで【漏電・過電流・ショート】の3つすべてをカバーできるようになっています。
ELCBはどうやって目に見えない漏電を検知しているのでしょうか。その心臓部にあるのが、「ZCT（Zero-phase Current Transformer：零相変流器）」と呼ばれるリング状のセンサーです。
電気の基本は、行きの電線から入った電流が、帰りの電線を通って戻ってくる「往復」です。
正常な状態： 行きの電流（50A）＝ 帰りの電流（50A）⇒ 差は「ゼロ」
漏電した状態： 機器の絶縁劣化などで電気が外に漏れると、行き（50A）に対して帰り（49.9A）となり、「0.1A」の差（過渡電流）が生まれる。
ELCBの内部にあるZCTは、この「行きと帰りの電流のわずかな差」を24時間監視しています。設定値以上の差（漏電）を検知すると、ELCBの内部機構が0.1秒以内という一瞬でクラッチを外し、主幹のスイッチを強制的に遮断（トリップ）します。
ELCBを導入・選定する際、最も重要になるスペックが「定格感度電流（mA）」です。これは「どれくらいの漏電電流が流れたら作動するか」という基準値です。大きく分けて以下の3つのタイプがあります。
主な用途： 一般家庭の分電盤、水回りのコンセント（洗濯機・温水洗浄便座）、厨房機器など。
特徴： 人が触れて感電したときに、人体に危険が及ぶ前に遮断することを目的としています。
最も一般的で、人命保護用には「30mA以下、作動時間0.1秒以内」の高感度・高速形が義務付けられています。
主な用途： 工場の主幹ブレーカー、大型ビルの高圧受電設備など。
特徴： 主に「漏電火災の防止」や「設備の保護」を目的としています。
末端の機器で小さな漏電が起きたときに、建物全体の電気が一斉に落ちてしまう（波及事故）のを防ぐため、あえて感度を鈍くして下位のブレーカーに先に遮断させる「選択遮断」に用いられます。
主な用途： 特殊な大型プラントや高圧設備など。
特徴： 機器自体が非常に大きく、正常な状態でもわずかな「対地静電容量」によって微弱な電流が漏れてしまう（漏れ電流が大きい）環境などで使用されます。
もし管理している設備や自宅のELCBがトリップしてしまった場合、慌てずに以下のポイントを確認してください。
漏電表示ボタンを確認する
ELCBがトリップすると、表面にある小さな「漏電表示ボタン（突起）」がポンと前へ飛び出します。
これが飛び出していれば、作動原因は100%「漏電」です。（※過電流で落ちた場合は、このボタンは飛び出しません）。
絶縁抵抗計（メガー）での測定
現場のメンテナンスであれば、ELCBをOFFにした状態で、下位回路の絶縁抵抗を測定し、どの相、どの機器が対地間で絶縁低下を起こしているかを特定します。
ELCB（Earth Leakage Circuit Breaker）は、目に見えない電気の漏れ（漏電）をZCTというセンサーで監視し、私たちの命を感電から守ってくれる重要な遮断器です。
ELCBとELBは同じ「漏電遮断器」のこと
MCCB（ノーヒューズ遮断器）が「機器保護」なら、ELCBは「人命保護」
選定の際は、用途に合わせて「定格感度電流」を正しく選ぶ必要がある
電気設計や現場の保安規定を守るためにも、ELCBの正しい特性を理解し、適切な機器選定と定期的なテストボタンによる動作確認を行うようにしましょう。
