電気図面の読み解き術：アース記号「E・ET・ELK」などの意味を完全マスター
電気図面のコンセント記号に含まれる「E」は接地（アース）を指し、電気を地面に逃がして感電や火災を防ぐ役割を持ちます。 E：3つ穴の接地極付（PC等） ET：アース線を繋ぐネジ端子付（洗濯機等） EET：極と端子の両方を備えた万能型 ELK：漏電時に電気を遮断するブレーカー機能付 頭の数字（2Eなど）は口数を示します。水回りや屋外では安全のため、これらの機能を組み合わせた「2EET」や「ELK」の設置が推奨されます。記号の法則を知ることで、用途に合った安全な設備計画が可能になります。
電気図面の読み解き術：アース記号「E・ET・ELK」などの意味を完全マスター
電気設備図面（配線図）を開くと、コンセントの横に「E」や「ET」、「2EET」といったアルファファベットの組み合わせが並んでいるのを目にします。これらはすべて、電気を安全に使用するための「アース（接地）」に関連する記号です。
一見すると複雑な暗号のように見えますが、実は一定の法則に基づいています。このコラムでは、設計者や施工者はもちろん、施主としてマイホームを建てる方にとっても役立つ、アース記号の読み解き方を徹底解説します。
1. なぜアース（接地）が必要なのか？
記号の解説に入る前に、まず「アース」の役割をおさらいしておきましょう。アースとは、電気機器の金属製ケースなどを電線で地面（地球）とつなぐことを指します。
感電防止： 機器が故障して漏電した際、電気を地面に逃がすことで、人が触れても感電しないようにします。
火災防止： 漏電による発熱や火花を抑え、トラッキング現象などの火災リスクを低減します。
ノイズ対策： 通信機器や音響機器において、不要な電気的ノイズを逃がして動作を安定させます。
2. 基本記号のアルファベットが表すもの
図面記号に使われるアルファベットには、それぞれ決まった意味があります。これらを組み合わせることで、そのコンセントがどのような機能を持っているかが決まります。
E (Earth)： 接地。アースのこと。
T (Terminal)： 端子。アース線をネジで固定する部分。
ET (Earth Terminal)： 接地端子。
EL (Earth Leakage)： 漏電。
K (Knife switch/Breaker)： 遮断器。
ELK (Earth Leakage Breaker)： 漏電遮断器。
2 (Digit)： コンセントの口数（2口など）。
ET（付）： 接地極付。
3. 【実践】記号別の意味と用途一覧
① 基本のアース付き記号
E（接地極付）：
コンセントの差し込み口が3つ穴（縦2本＋丸1本）になっているタイプです。プラグ側にアースピンがある機器（PCや海外製品など）をそのまま差し込めます。ET（接地端子付）：
コンセントの下部に、アース線を巻き付けて固定する「ネジ」や「プッシュ式端子」がついているタイプです。冷蔵庫や洗濯機など、アース線がバラ線として出ている家電を接続します。EET（接地極付・接地端子付）：

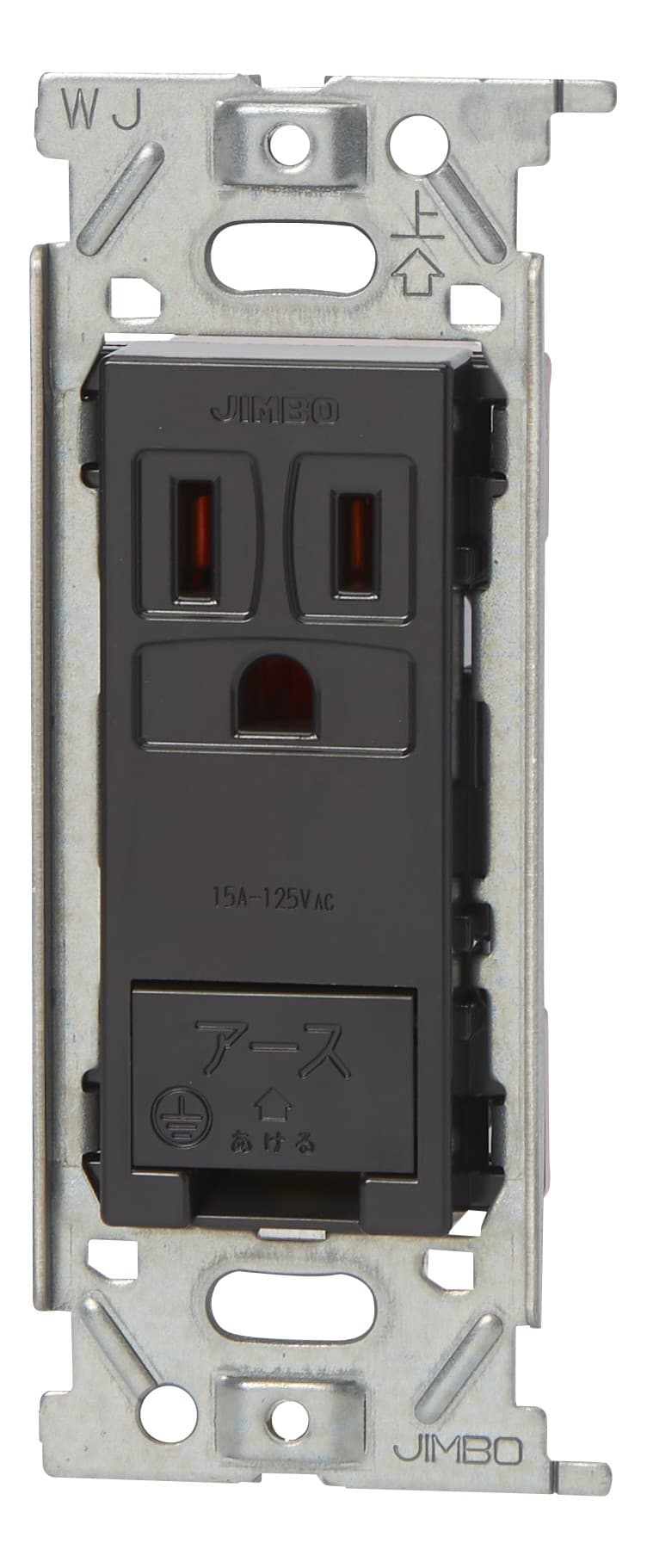

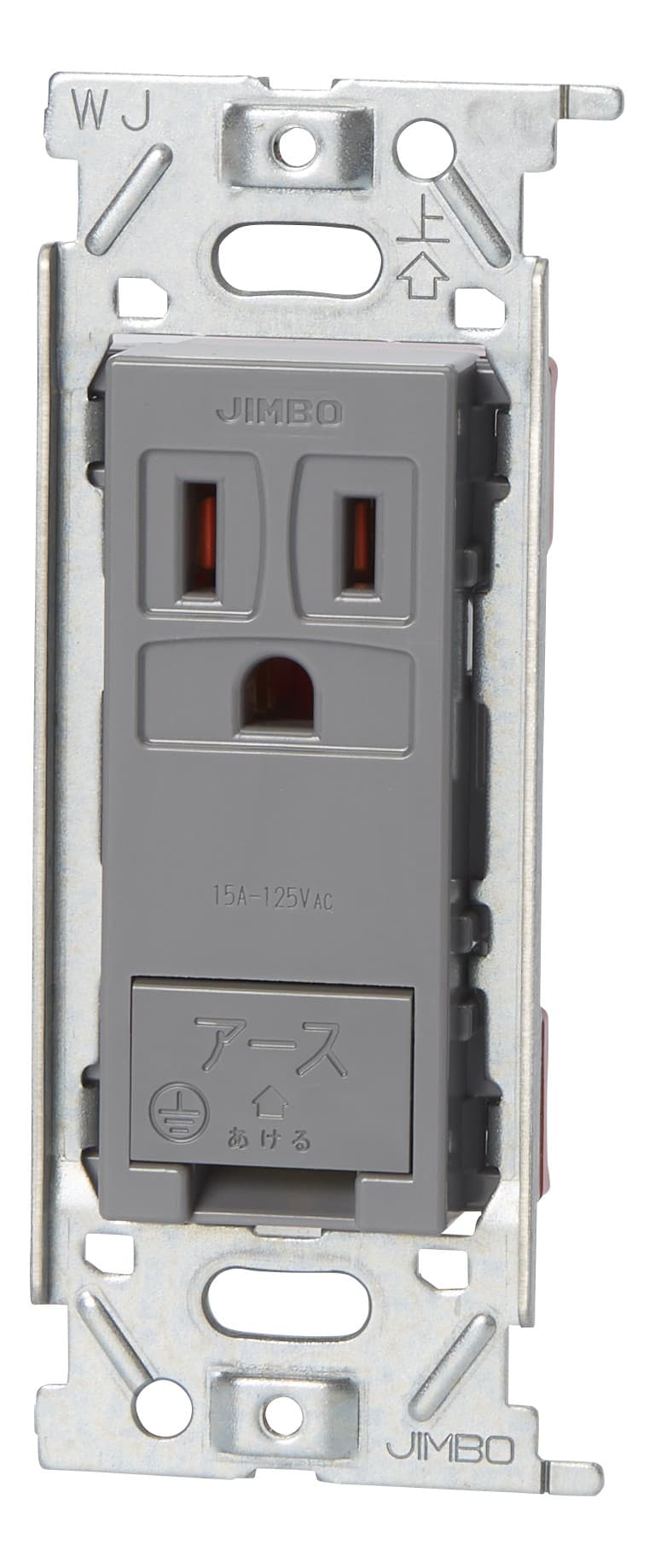

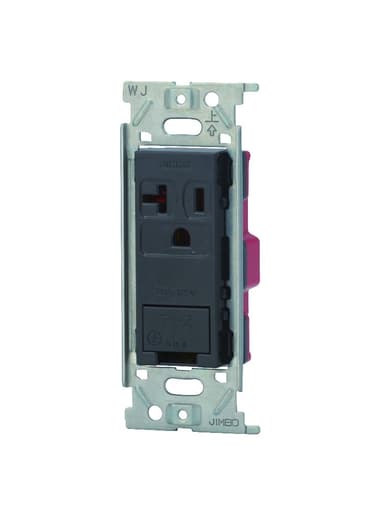

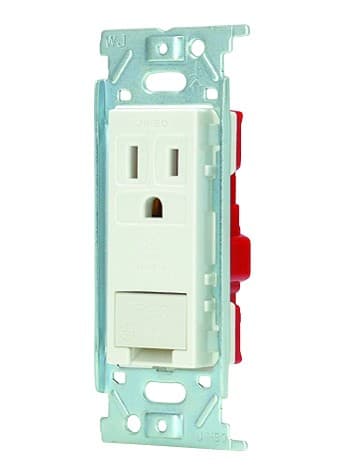

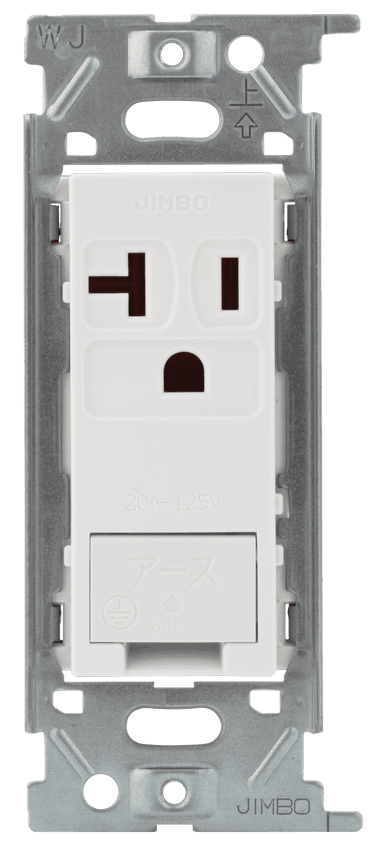

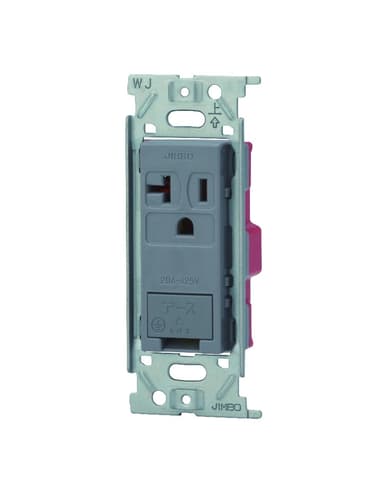

上記2つの合わせ技です。3つ穴の差し込み口もあり、かつアース線を繋ぐネジも付いています。どんなアース形状の機器にも対応できる万能型です。
② 「2」がつく多口コンセント
記号の頭に「2」がつくと、それはコンセントの差し込み口が「2つ」あることを意味します。
2E： 接地極付コンセントが2口。
2ET： 接地端子付コンセントが2口（ただし、端子は共有で1つのことが多いです）。
2EET： 接地極付・接地端子付コンセントが2口。キッチン周りなどで最もよく見かける、高機能なタイプです。
③ 特殊機能：漏電遮断器付き（ELK）
ELK： 漏電遮断器付コンセント。万が一接続した機器で漏電が発生した場合、その場で電気を遮断します。
2ELK： 2口の漏電遮断器付コンセント。
2LK（またはLK）： 一般的に「抜け止め形（Lock）」を指す場合もありますが、文脈によっては「漏電遮断（Leakage）」の略称として使われることもあります。ただし、標準的な図面では「ELK」が漏電遮断を指します。

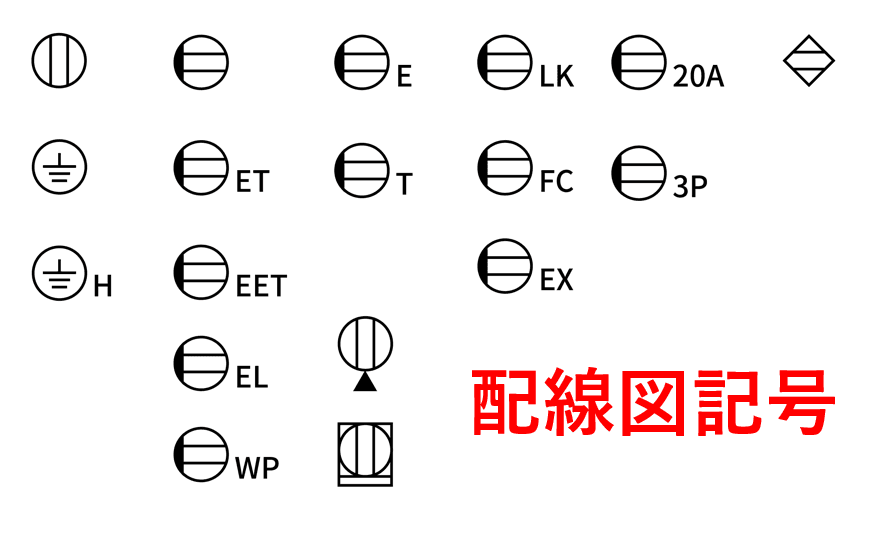

4. 記号の読み解きマトリクス表
記号 | 読み方 | 形状・機能の特徴 | 主な設置場所 |
|---|---|---|---|
E | 接地極付 | 3つ穴の差し込み口 | パソコン、事務機器 |
ET | 接地端子付 | アース線を繋ぐネジ・端子あり | 冷蔵庫、洗濯機 |
EET | 接地極付 接地端子付 | 3つ穴 ＋ アース端子 | キッチン、電子レンジ |
2E | 2口 接地極付 | 3つ穴が上下に2つ | オフィス、サーバー室 |
2ET | 2口 接地端子付 | 普通の2口 ＋ アース端子 | 洗濯機・衣類乾燥機用 |
2EET | 2口 接地極・端子付 | 3つ穴×2 ＋ アース端子 | 現代の住宅の標準（キッチン） |
ELK | 漏電遮断器付 | テストボタン付。異常時に遮断 | 水回り、屋外コンセント |
5. 現場で迷わないためのポイント
「E」と「ET」の使い分け
設計図面を引く際、あるいは確認する際、「どっちでもいいのでは？」と思われがちですが、接続する機器によって明確な意図があります。
ETが必要なケース： 洗濯機、電子レンジ、温水洗浄便座など、国内メーカーの家電は「緑色のアース線」が独立していることが多いため、端子（T）が必須です。
Eが必要なケース： デスクトップPCや医療機器、海外製家電などは、電源プラグ自体に接地極（3ピン目）がついているため、極（E）が必要です。
最近の住宅設計では、将来的な機器の買い替えを考慮して、「2EET」を選択しておくのが最も間違いのない選択とされています。
漏電遮断器付（ELK）の重要性
通常、漏電遮断器は分電盤（大元のブレーカー）に設置されています。しかし、庭の散水用ポンプや自動販売機、電気自動車（EV）の充電用など、湿気が多く漏電リスクが高い場所では、コンセント側で個別に遮断できる「ELK」を設置することで、家全体の停電を防ぐことができます。
6. まとめ：安全な電気環境のために
電気図面の記号は、単なる部材の指定ではありません。そこには「どこで、どのような電気製品を使い、どう安全を守るか」という設計思想が込められています。
キッチン周りは、電子レンジや食洗機のために「2EET」が基本。
洗濯機置き場は、水気が多いため「ET」または「ELK」。
屋外は、雨による漏電を防ぐため「ELK」や「接地極付防水コンセント」。
これらの記号を正しく理解することで、見積書のチェックや現場での指示、さらにはDIYやリフォーム時のプランニングが格段にスムーズになります。
図面を見て「E」の文字を見かけたら、「あ、ここは地球とつながって守られているんだな」と思い出してみてください。
前田 恭宏
1級電気工事施工管理技士
