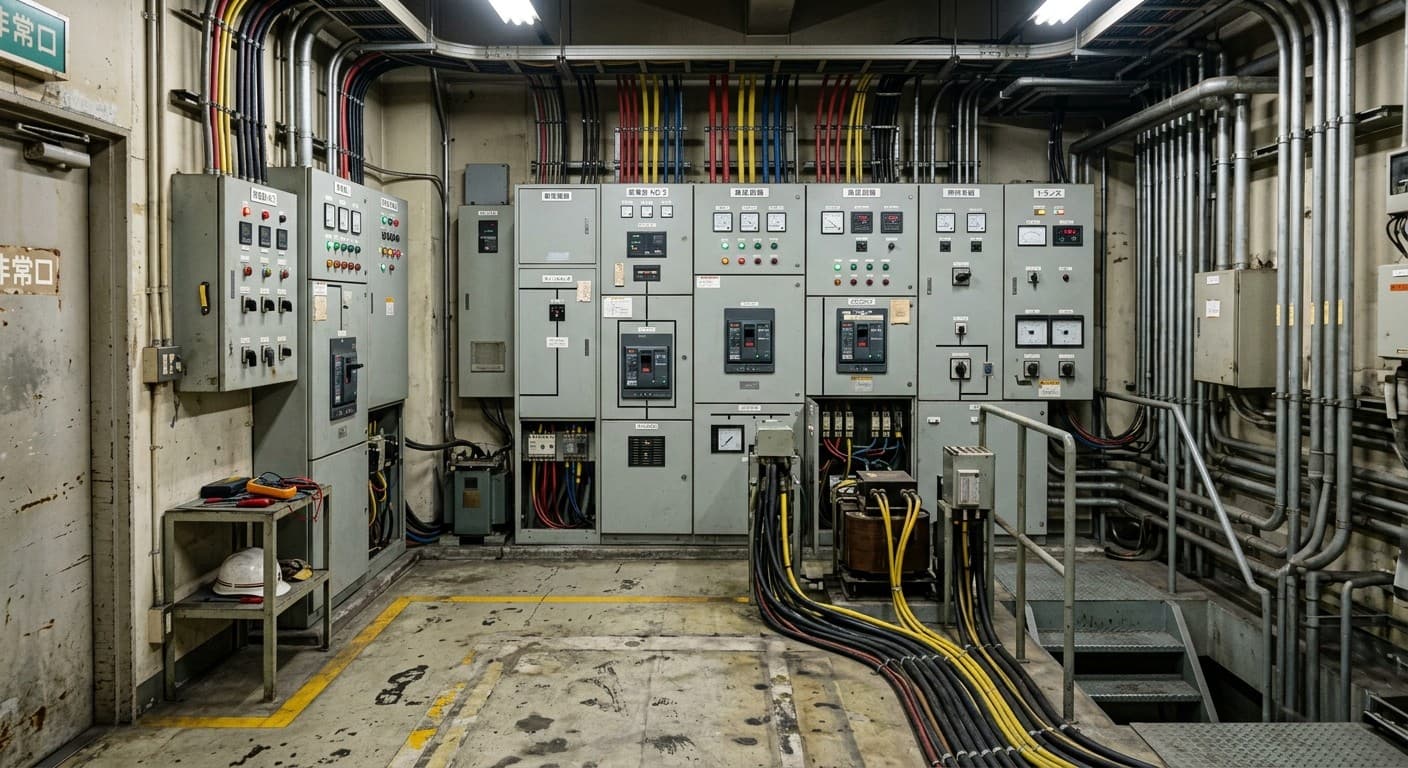

電気室とは？役割・仕組み・設置設備から水害対策まで

1. 電気室とは？役割と必要な理由

電気室（でんきしつ）は、電力会社から届く高圧の電気を引き込み、施設内で使用できる電圧へと変圧して各エリアへ配分する専用スペースです。

オフィスビル、商業施設、工場、マンション、病院、データセンターなど、契約電力50kW以上の一定規模を超える施設には、電気室内または屋外受変電設備（キュービクル）の設置が義務付けられています。

送電線からの電気を変圧する仕組み

発電所や変電所から届く電気は、そのままでは一般的な機器に使えません。

• 受電電圧： 6,600V（大型施設では22,000V〜66,000V以上）

• 使用電圧： 100V（照明・コンセント）、200V（空調・産業機器など）

6,600Vのままコンセントへ流すと火災や即死事故につながります。高すぎる電圧を100Vや200Vへ安全に降圧する作業を行うのが電気室です。

2. 電気室内に設置される主な設備と機能

電気室内には、受電・変圧・安全制御を行うための専用機器が集約されています。

3. 「屋内電気室」と「屋外キュービクル」の設置タイプ比較

設置形態には、建物の中に専用部屋を作る「屋内電気室」と、敷地内の屋外に金属箱を置く「屋外キュービクル」の2種類が存在します。

屋内電気室

地下階、1階、屋上などの専用部屋に機器を設置する方式です。雨風、塩害、寒暑の直接的な影響を受けにくく、機器の劣化スピードを低減できます。

室内での作業スペースが確保できるため、大型機器のメンテナンスや将来の増設にも対応しやすい特徴があります。

ただし、建築面積の一部を占有するため、フロアの有効活用面積が削られます。

屋外キュービクル

駐車場脇や屋上など、建物の外へ金属製の箱型設備を配置する方式です。建物内部のスペースを圧迫しないため、限られた床面積を有効活用できます。

建築工事と平行して現地に設置できるため、初期導入コストや工期を大幅に抑えられます。

一方で、直射日光による内部温度上昇や、強風・雨水・鳥獣の侵入といった外部トラブルのリスクに常時晒されます。

4. 電気室の安全基準・防災・維持管理

大量の高圧電力をコントロールする構造上、法令（電気事業法・建築基準法・消防法）に基づいた厳しい安全設計が施されています。

防火・消火設備

電気設備火災へ不用意に放水すると、感電事故や回路の全面破壊を引き起こします。電気室の消火には水を使わず、二酸化炭素や窒素などのガス消火設備を採用するのが基本です。

室内を密封して酸素濃度を下げることで、機材を傷つけずに消火します。

換気・温調システム

変圧器は電力変換時に大量の発熱を伴います。室温の上昇は絶縁体の劣化や機器停止に直結するため、大容量の換気ファンや産業用エアコンによる温度管理が年間を通して実施されます。

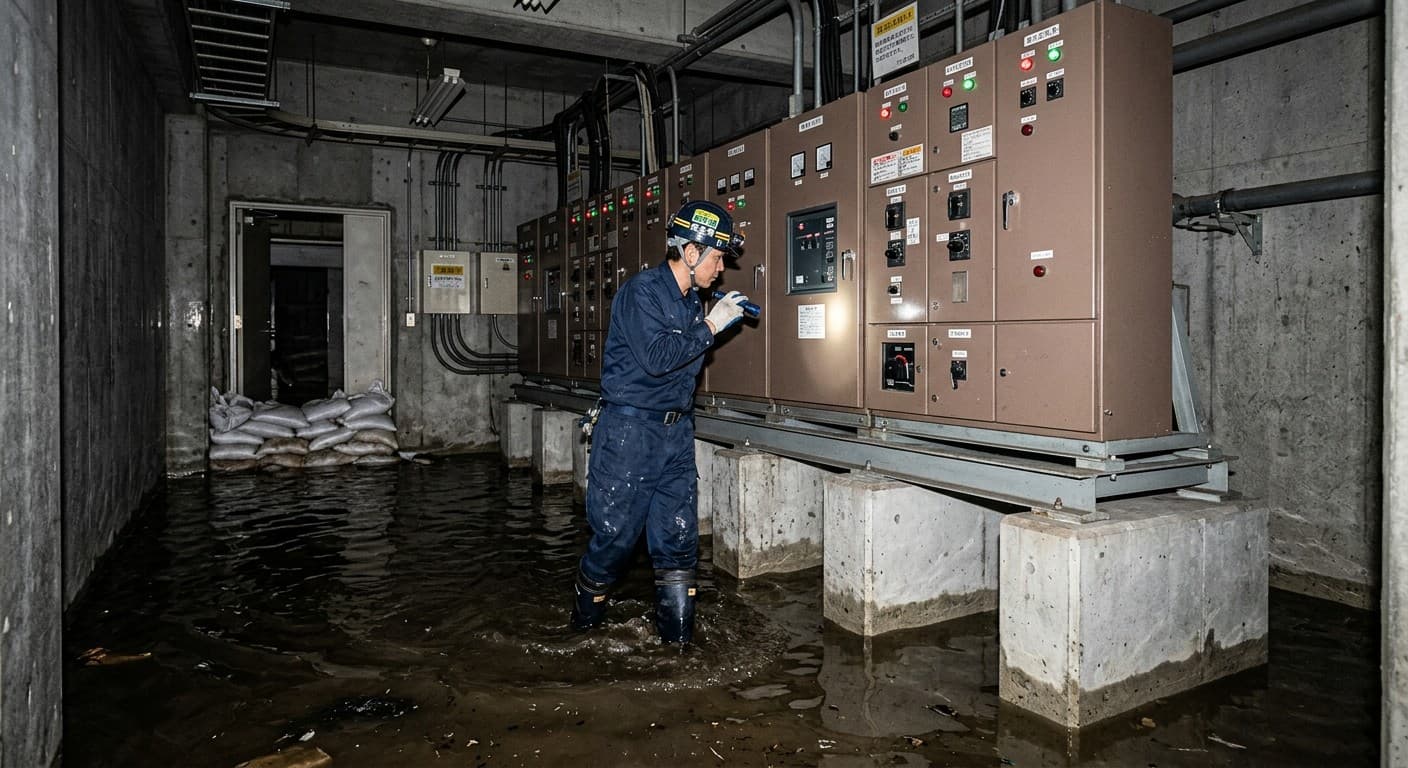

水害・冠水対策（BCP対応）

ゲリラ豪雨や河川氾濫による浸水被害が増加しています。

従来は設置しやすさから「地下階」へ電気室を置く設計が主流でしたが、地下浸水によって設備が水没し、長期間にわたり建物全体が機能不全に陥るケースが相次ぎました。

現在は、浸水ラインより上（1階以上や屋上）への嵩上げ設置や、出入口への防水扉設置が標準的な水害対策として普及しています。

法定点検と専門技術者

自家用電気工作物に分類される受変電設備は、有資格者である「電気主任技術者」の監督のもとで定期点検が課されています。

毎月の動作・外観確認に合わせ、年に1回程度は建物全体を意図的に停電させる「法定停電（年次点検）」を行い、絶縁抵抗測定や機器内部の健全性を詳細にチェックします。

5. まとめ

電気室のポイントを簡潔に振り返ります。

• 電力会社からの高圧電気を100V・200Vへ変圧し、建物の各所へ届ける拠点

• 内部には変圧器、遮断器、非常用発電機などの重要機器が配置される

• 部屋を設ける「屋内電気室」と、屋外に箱を置く「キュービクル」に分かれる

• 水害リスクを回避する上階設置や、ガス消火・法定点検により安全性が担保されている

目につかない場所に隠された施設ですが、毎日の電気使用を底から支えるインフラ基盤です。
