ビルや工場の電気管理、あるいは電気主任技術者や電気工事士としての第一歩を踏み出した際、必ず直面するのが「高圧機器」の取り扱いです。 低圧（家庭用などの100V/200V）とは異なり、高圧（一般的には6,600Vなど）の世界では、たった一つの用語の誤解や手順のミスが、大規模な停電事故や命に関わる感電事故に直結します。 この記事では、高圧機器を取り扱うにあたって絶対に覚えておくべき重要ワードを、「資格」「主要機器」「異常・保安」「安全実務」の4つのカテゴリに分けて分かりやすく解説します。
高圧電気設備は、誰でも自由に触っていいわけではありません。法的な資格や役割の名称を正しく理解しておきましょう。
電気事業法に基づき、高圧以上の電気設備の保安監督を行うために選任される責任者です。実務現場では「主任技術者」や資格名である「電験（でんけん）」と呼ばれます。高圧機器の操作や点検の現場において、最終的な指示や判断を下す司令塔となります。
高圧電気設備（自家用電気工作物）の電気工事を行うために必要な国家資格です。第二種電気工事士は一般住宅などの低圧しか扱えないため、高圧機器の結線や交換作業を行うには必ずこの「第一種」の資格、または「認定電気工事従事者」の資格が必要になります。
高圧作業を安全に進めるために、作業手順の確認や停電・送電の合図を行う責任者です。高圧の現場では、各自がバラバラに動くと非常に危険なため、必ず指揮者の指示に従って行動します。

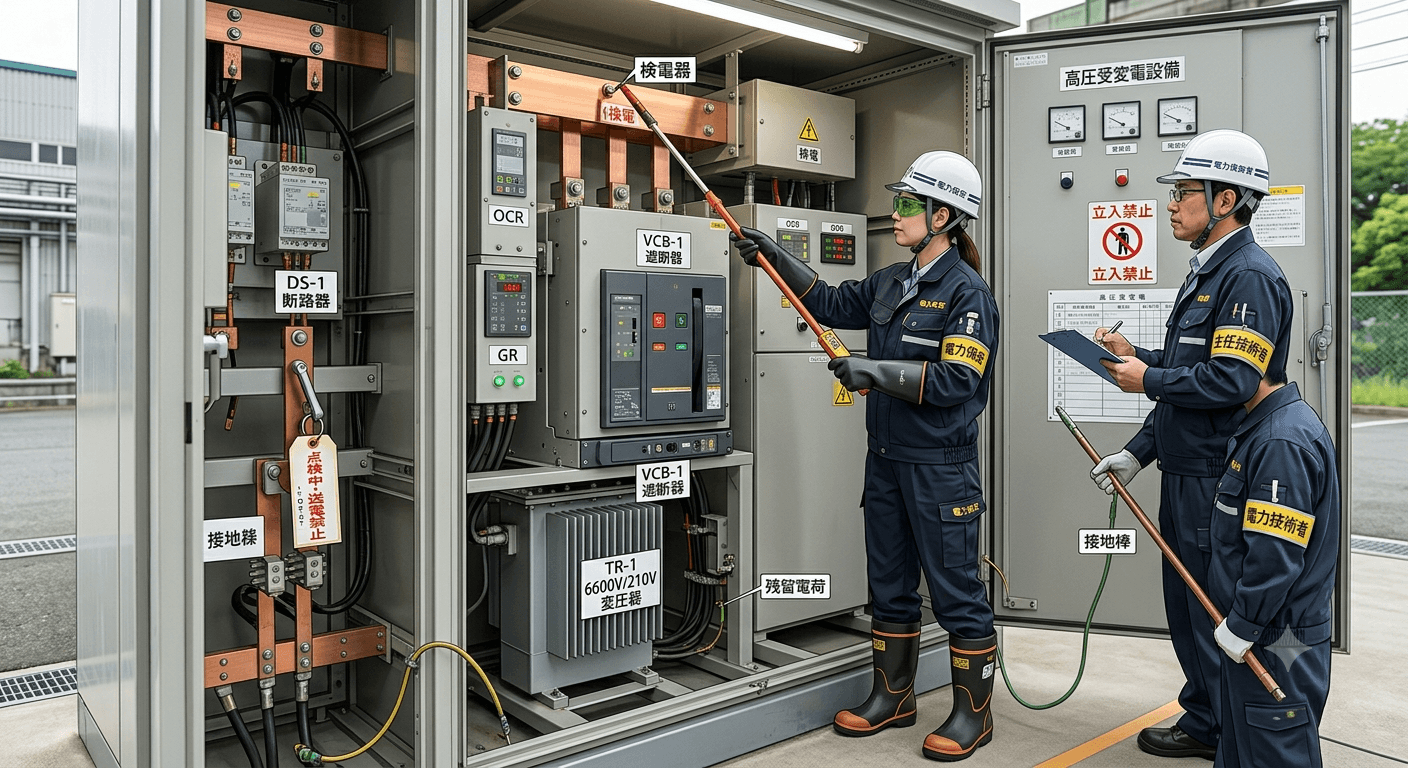

高圧受電設備（一般的にキュービクルと呼ばれる金属製の箱）の中に設置されている、代表的な機器の名称と役割です。
発電所から送られてきた高圧の電気（一般的には6,600V）を、施設内で使用できる電圧（200Vや100V）に安全に変換するための一連の機器を、金属製の箱に収めた設備のことです。
電磁誘導の原理を利用して、電圧を上下させる機器です。高圧から低圧へ電圧を下げる（降圧）ために欠かせない、受変電設備の心臓部とも言える機器です。
通常の電流だけでなく、万が一の故障（短絡など）の際に流れる爆発的な大電流を安全に遮断できる強力なスイッチです。高圧設備では、真空を利用して消弧（火花を消す）する「真空遮断器（VCB）」が主流です。
機器のメンテナンス時などに、回路を物理的に完全に切り離すためのスイッチです。 【超重要】 断路器には電流を遮断する能力がありません。そのため、電流が流れている状態（負荷状態）で開いてしまうと、激しいアーク（火花）が発生し、機器の爆発や大火傷の原因になります。必ず「遮断器（CB）を切った後」に操作するのが鉄則です。
通常の流れている電流（負荷電流）であれば安全に開閉（オン・オフ）できるスイッチです。ただし、事故時の大電流は遮断できないため、後述する「パワーヒューズ（PF）」と組み合わせて使用されます。
高圧の世界では、目に見えない電気の異常をいかに早く検知して設備を守るかが重要になります。
回路の異常を敏感にキャッチし、遮断器（CB）に対して「すぐに回路を開いて電気を止めろ！」という信号を送る頭脳のような機器です。
OCR（過電流継電器）： 電気の使いすぎやショート（短絡）を検知します。
GR（地絡継電器）： 電気漏れ（地絡）を検知します。
電線や機器の絶縁（電気が漏れない仕組み）が破れ、電気が建物の構造物や地面（大地）に流れ出てしまう現象です。低圧でいう「漏電」にあたりますが、高圧の地絡はエネルギーが非常に大きく、火災や感電の危険性が極めて高くなります。
電圧の違う電線同士が、誤って直接つながってしまう現象です。極めて激しい大電流が流れ、一瞬で激しいアーク（火花）や爆発を引き起こすため、最も警戒すべき事故の一つです。
自分の施設内にある高圧機器の故障（地絡や短絡）が原因で、電力会社側のブレーカーまで落としてしまい、近隣の地域一帯を巻き込んで停電させてしまう最悪の事故です。周辺の企業や住民に多大な損害を与えるため、巨額の賠償問題に発展することもあります。
高圧機器を実際に操作・点検する際、作業者の命を守るために絶対に怠ってはならない実務用語です。
高圧の電気から身を守るための装備です。高圧ゴム手袋、高圧ゴム長靴、絶縁ヘルメットなどが該当します。
これらは労働安全衛生法で使用が厳格に義務付けられており、使用前には必ず「目視チェック」や「空気を入れてピンホール（小さな穴）がないか」を確認します。
作業対象の回路のスイッチを切った後、本当に電気が来ていないか（無電圧状態か）を「検電器」という専用の器具を使って確認する作業です。
「スイッチを切ったから大丈夫」という思い込みによる感電を防ぐための最も重要なステップです。
高圧機器（特にコンデンサや高圧ケーブル）は、スイッチを切って停電状態にした後も、内部に高電圧の電気が蓄電器のように溜まっています。
これに触れると命に関わる感電を起こすため、検電した後に「接地棒（アースチェッカー）」などを用いて、溜まった電気を安全に地面へ逃がす（放電する）必要があります。
停電作業中、別の作業員が勘違いしてスイッチを入れて（送電して）しまわないよう、スイッチに物理的な鍵をかけ（ロックアウト）、さらに「作業中・送電禁止」の標識を掲げる（タグアウト）安全対策です。
電気が流れており、触れると感電する裸の金属部分などのことです。高圧機器を取り扱う際は、この充電部に一定の距離まで近づいてはならない「安全距離（接近限界距離）」が定められています（例：6,600Vの場合は30cm以上離れるなど）。
高圧機器の取り扱い現場では、「これくらい大丈夫だろう」という油断や、用語・手順の勘違いが重大な災害に直結します。
まずは、今回ご紹介した「遮断器と断路器の違い」や、「検電・放電の重要性」といった基本ワードを完璧に理解し、先輩や電気主任技術者の指示を正確に理解できるようになりましょう。正しい知識こそが、あなたと現場の安全を守る最大の武器になります。
