家やオフィス、工場など、あらゆる建物に必ず設置されている「分電盤(住宅用分電盤)」。 普段は脱衣所や玄関の壁にひっそりと掛けられていますが、実は建物全体の電気を安全にコントロールしている「電気のコントロールセンター」です。 電設資材の現場では、ブレーカー単体だけでなく「分電盤まるごと(ボックスごと)」の注文や仕様変更の相談が頻繁に飛び交います。 本記事では、新米電気担当者や施主様に向けて、分電盤の基本的な仕組みや内部の構造、そして現場で今選ばれている最新のトレンドまで分かりやすく解説します。
分電盤の役割は、大きく分けて「分配」と「安全管理」の2つです。
電力会社から建物に引き込まれた大元の電気を、そのまま家中で使うことはできません。
分電盤は、その大きな電気を各部屋のコンセントや照明、エアコン、キッチンなどの「回路」へ細かく分配する役割を持っています。
それと同時に、どこかの回路で電気の使いすぎ(過電流)や漏電が起きた際に、その異常をキャッチして電気を遮断し、建物と人命を保護する安全管理の役割も担っています。

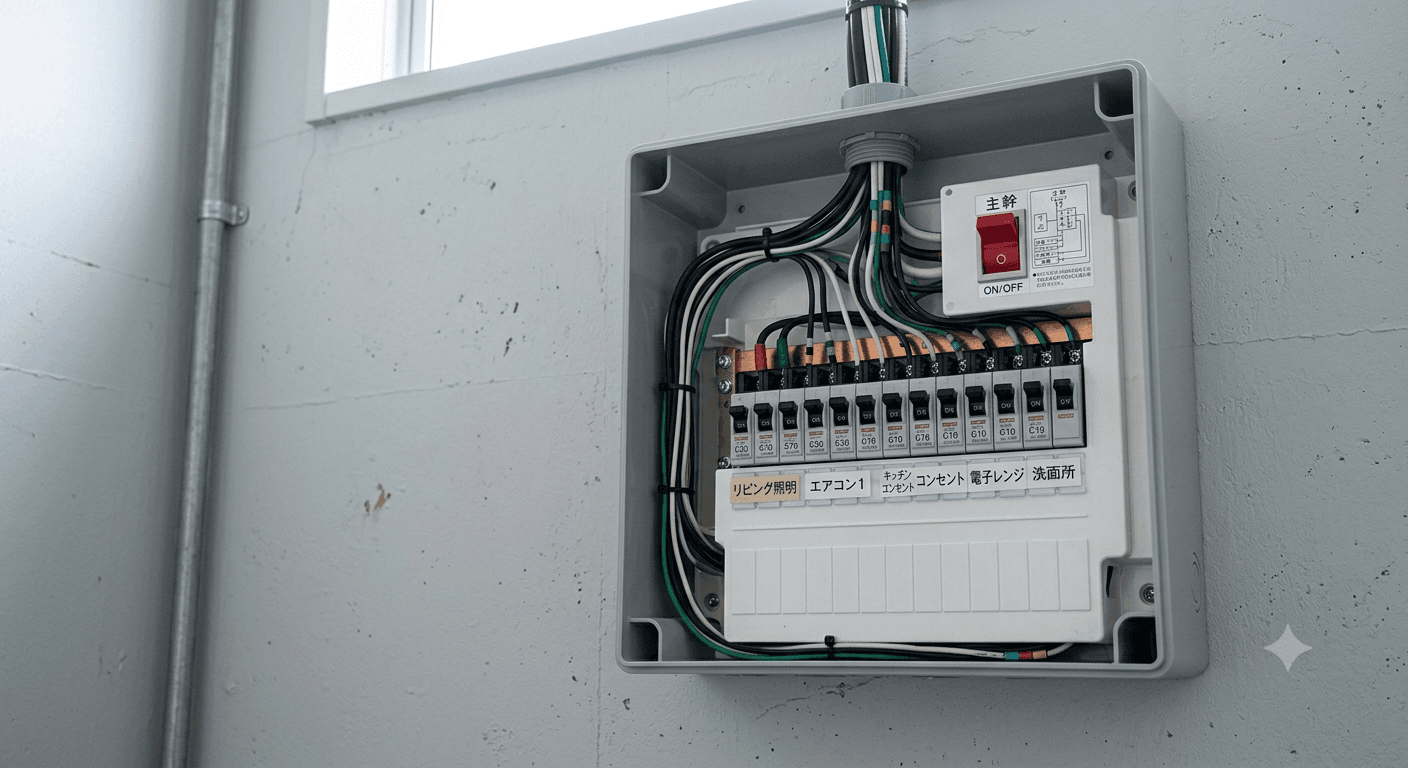

分電盤のフタを開けると、いくつかの機器が規則正しく並んでいます。電気の流れる順番(上流から下流へ)に沿って、それぞれの仕組みを見ていきましょう。
電気の入り口にドスンと構えている最も大きなブレーカーです。

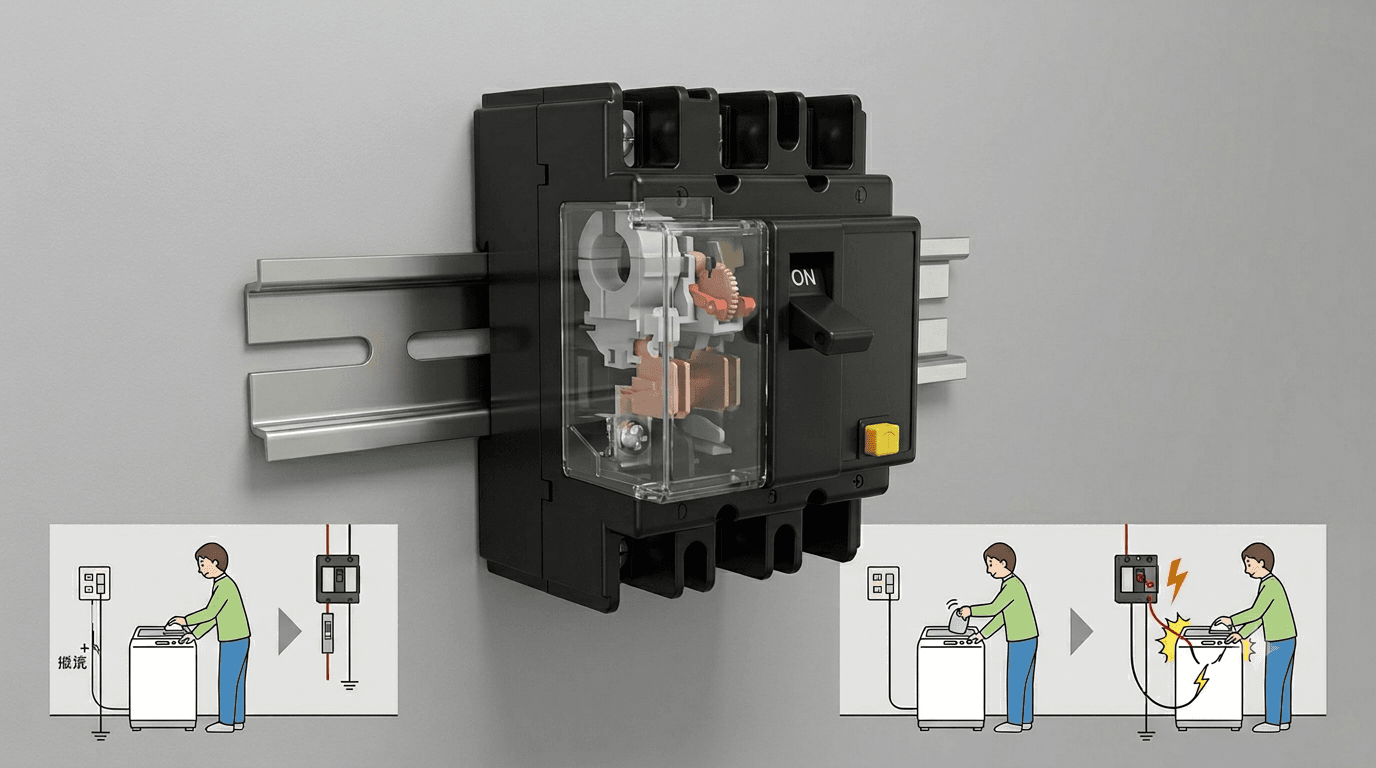

一般住宅では、ここに「漏電遮断器(ELCB)」が使われることがほとんどです。
家の中のどこか1カ所でも漏電が発生した場合、この主幹ブレーカーが即座に電気を止め、家全体の安全を確保します。
主幹ブレーカーを通った電気を、隣に並ぶたくさんの小さなブレーカーたちへ効率よく分配するための「金属の板(導電板)」です。
職人さんたちの間では「バスバー」や「銅バー」と呼ばれます。これが緻密に配置されているおかげで、無駄な配線がなくなり、盤の中がスッキリと安全に整理されています。
銅バーから電気を分けてもらい、リビング、キッチン、エアコンなど、それぞれの部屋や機器へ電気を送り出す小さなブレーカー(配線用遮断器:MCB)たちです。
「電子レンジとドライヤーを同時に使ったらキッチンだけ電気が消えた」という現象は、この分岐ブレーカーがその回線だけの異常を検知して落ちた状態です。他の部屋への電気供給はストップしません。
いま、電設資材の現場で発注が増えている、あるいは職人さんから相談される最新トレンドを3つ紹介します。
政府が進める省エネ住宅(ZEH:ネット・ゼロ・エネルギー・ハウス)の普及に伴い、電気の「見える化」ができる分電盤の需要が急増しています。
代表格はパナソニックの「スマートコスモ」などです。
分電盤の内部に電流センサーが最初から内蔵されており、どの部屋でいまどれだけ電気を使っているかがスマートフォンやモニターで確認できます。太陽光発電や蓄電池、EV(電気自動車)充電器と連携するためには必須の分電盤です。
最近の分電盤は非常にスタイリッシュで薄型になっています。
昔の分電盤に比べて、ブレーカー自体のサイズ(AFサイズ)が小さくなったため、同じ回路数でも盤全体の大きさが一回りコンパクトになり、インテリアを邪魔しないデザインが好まれています。
「古い分電盤を新しくしたいが、壁の穴のサイズや配線の位置が合わない」というリフォーム現場は非常に多いです。
そこで各メーカーは、古い盤の取り付け跡をきれいに隠せる「リニューアル用の外箱(ベース)」や、増設用のボックスをラインナップしており、リフォーム需要の商談で非常によく動きます。
分電盤にも寿命(更新推奨時期)があります。日本電機工業会(JEMA)では、住宅用分電盤の交換目安を「13年」としています。
見た目がきれいでも、内部のブレーカーのバネや電子部品は経年劣化します。
「最近、理由もないのにブレーカーがよく落ちる」「分電盤のあたりからジジジと音がする」「触ると異常に熱い」といった症状は、分電盤からの危険信号です。
工務店様や電気工事会社様が施主様にリフォームを提案する際
「エアコン交換や外壁塗装のタイミングで、一緒に分電盤も新しくしませんか?」大きなビジネスチャンスに繋がります。
分電盤は、単なるブレーカーの詰め合わせではなく、建物の省エネや将来のライフスタイル(EVや太陽光)まで見据えて選ぶべき重要な建材です。
電気を「分配」し、建物を「守る」コントロールセンター
内部は「主幹」「銅バー」「分岐」の見事な連携で成り立っている
これからの時代は「HEMS対応」「ZEH対応」がキーワード
設置から13年が交換のベストタイミング
分電盤を発注する際は、「回路数はいくつか(20+4など)」「主幹は何Aか」「太陽光やEV用のスペースは必要か」など、確認すべきスペックが多岐にわたります。
