万が一の重大事故を防ぐ「混触防止板」の役割と仕組みとは？

2026年10月8日

電気設備や産業用機器の仕様書に登場する「混触防止板付変圧器（トランス）」。初心者にとっては難解な専門用語に見えますが、構造自体はいたってシンプルです。混触事故を防ぎ、電気事故から人間や精密機器を守る混触防止板の役割を分かりやすく紐解きます。

1. 混触（こんしょく）とは？

混触とは、本来は孤立しているはずの「異なる電気回路」同士が、事故や劣化によって接触してしまう現象です。

電気が正しく流れるためには、決まったルート（回路）を通る必要があります。回路の周囲には電気を通さない「絶縁体」が配置され、他の線と触れ合わないよう隔離されています。

この絶縁体が壊れ、本来合流しないはずの2つの回路が物理的・電気的につながってしまう状態が混触です。

一般家庭や工場で起きる電気事故には、混触のほかに「短絡（ショート）」や「漏電」が存在します。トラブルの種類によって電気の逃げ道や危険性が大きく変化します。

もっとも典型的な混触は、変圧器（トランス）内部で起きる「高圧側と低圧側の接触事故」です。

変圧器は、発電所側から届く高い電圧（高圧：6,000Vなど）を受け取り、建物内で使われる低い電圧（低圧：100Vや200V）へ変換する機器です。

変圧器の内部では、高圧の電気を流す「一次側コイル」と、低圧の電気を出力する「二次側コイル」が極めて近い場所に配置されています。

長年使い続けたことによる経年劣化、雷の直撃による衝撃、あるいは結露や水分の侵入によってコイルの被覆が破れると、内部で高圧線と低圧線が直接触れ合います。

これが現場で最も懸念される異電圧混触の代表例です。

電柱に設置された高圧配線と、住宅へ引き込まれる低圧配線が台風などの強風で接触する事故も存在します。

倒木や倒壊した建物によって電線同士が無理やり押し付けられ、被覆が破れて混触に至るケースも報告されています。

電気には「電圧が高い場所から低い場所へ一気に流れ込む」という物理特性があります。高電圧のエネルギーがそのまま100V回路へ押し寄せるため、被害規模は甚大になります。

家庭用の家電製品や工場の精密制御機器は、100Vまたは200Vの電圧に耐える設計で作られています。

数千ボルトの高電圧が急流入した場合、基板のコンデンサやICチップは耐えきれずに一瞬で破裂します。機器内部の配線が焼き切れ、火花が周囲の可燃物に燃え移る危険が跳ね上がります。

混触が起きている状態では、機器の金属ケースや操作スイッチにまで高電圧が伝わります。

通常通り100V機器だと思って人間が触れた瞬間、数千ボルトの電流が体内を貫通して地面へ逃げていきます。心室細動や重度のやけどを引き起こし、死亡事故へ直結します。

混触事故の恐怖から人間と設備を守るため、変圧器の内部に組み込まれるのが「混触防止板」です。

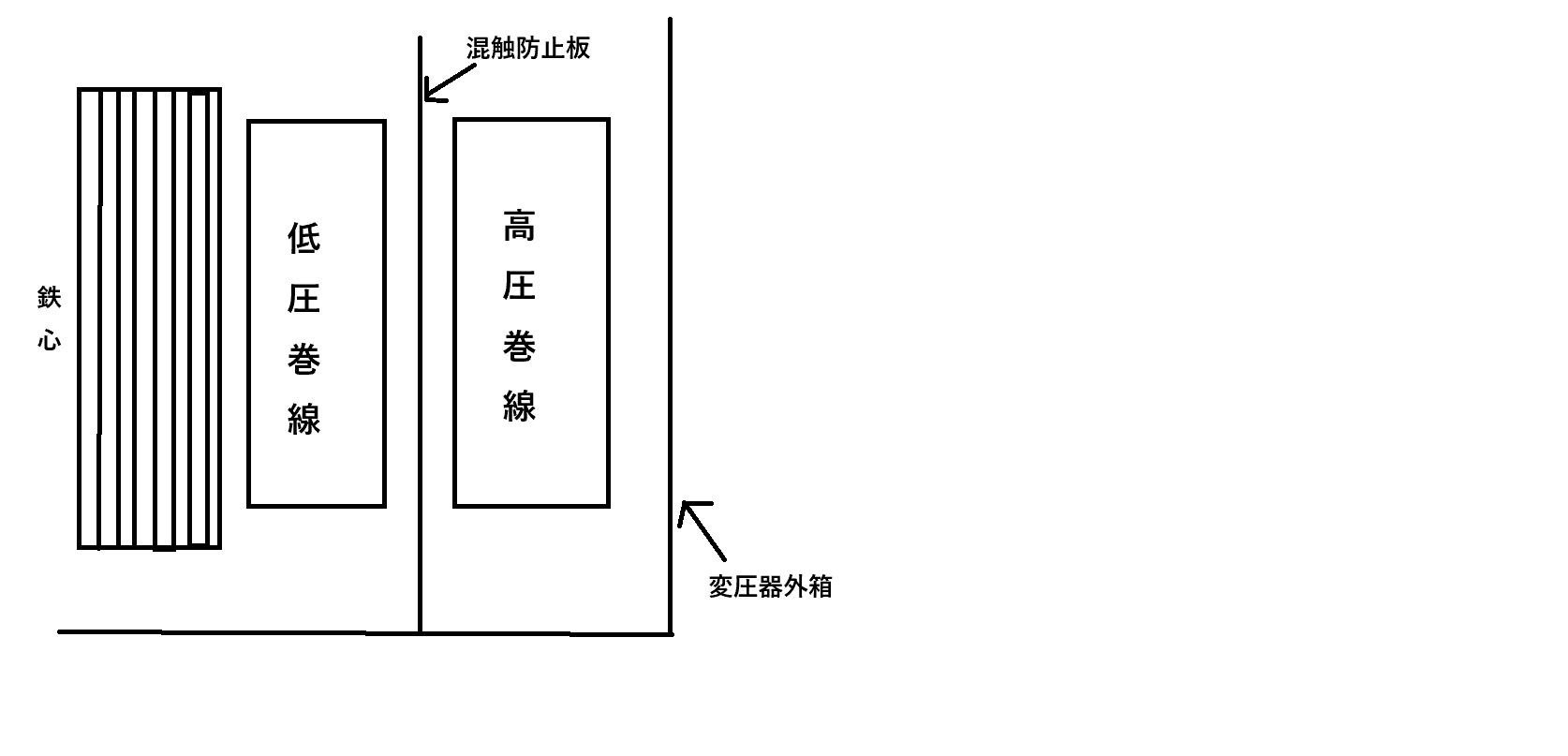

混触防止板は、銅やアルミニウムなどの導電性に優れた金属板でできています。この金属板は、変圧器内部の高圧コイルと低圧コイルの間に隙間なく挟み込まれます。

物理的なシールドとして機能するため、高圧コイルが劣化して崩れたとしても、低圧コイルへ直接触れる心配がなくなります。

混触防止板は単なる金属板ではなく、接地線（アース）を使って地面と強固に接続されています。

万が一高圧コイルの絶縁が破壊され、漏れ出た電気は低圧コイルへ向かう前に混触防止板へ突入します。

防止板に達した高電圧は、アース線を通って即座に地中へ排出されます。低圧側の回路へ高耐圧を超える電気が届く事態を根底から遮断します。

大電流が混触防止板からアースへ流れ込むと、設備に設置された変圧器保護用リレーや漏電遮断器が異常電流を検知します。

検知からわずか0.1秒未満の速度でブレーカーが作動し、高圧側の電源を自動で遮断します。

高い安全性を要求される環境では、混触防止板付変圧器の選定が標準仕様として指定されています。

混触は「高電圧が低電圧へ雪崩れ込む」という、電気トラブルの中で最も危険な現象の一つです。

変圧器内部に配置された混触防止板は、高圧と低圧を物理的に遮断し、漏れ出た電流をアース経由で地中へ逃がすことで事故を防ぎます。

機器の破損を回避するだけでなく、作業現場の命を守る基盤として欠かせない安全機構です。
