高圧ケーブルのE-E・E-Tの違いとは？選定基準と更新時期の目安を徹底解説！

1. 高圧ケーブルの基本構造と「6kv CVケーブル」

一般的に民間ビルや工場などで広く使われている高圧ケーブルは、「6000V 架橋ポリエチレン絶縁ビニルシースケーブル（CVケーブル）」です。

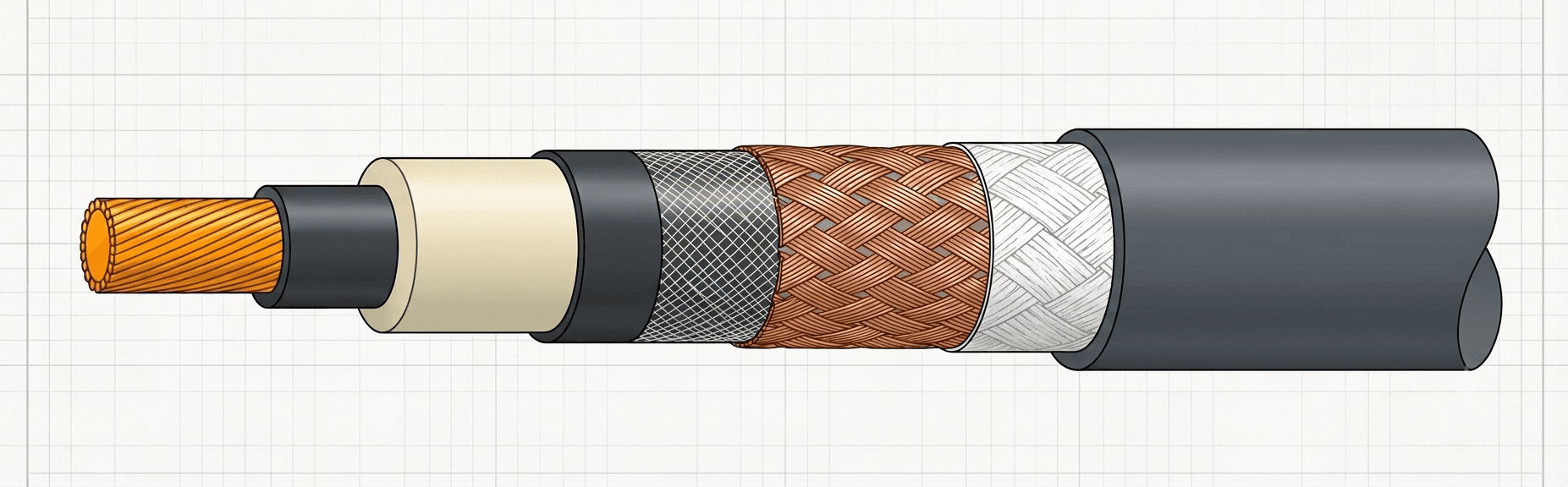

高圧ケーブルは、単に導体を絶縁体で覆っているだけでなく、電界（電気の力場）を均一にして絶緑破壊を防ぐために、以下のような多層構造になっています。

• 導体（銅・アルミ）：電気を流す中心部

• 内部半導電層：導体表面の電界を平滑化する層

• 絶縁体（架橋ポリエチレン）：高い絶縁性能を持つ中心層

• 外部半導電層：絶縁体表面の電界を均一にし、シールド（遮蔽層）へ電界を逃がす層

• 遮蔽銅テープ（シールド）：漏れ電流の検知や地絡事故時の保護用

• シース（外装被覆）：外部からの衝撃や水分を防ぐ保護外被

この構造のうち、「内部半導電層」「絶縁体」「外部半導電層」の3層をどのように製造しているかによって、「E-Eタイプ」と「E-Tタイプ」に分かれます。

2. 高圧ケーブルの「E-Eタイプ」と「E-Tタイプ」の違い

ケーブル名に付く「E」はExtruded（押出式）、「T」はTape（テープ式）を意味しています。

E-Eタイプ（3層同時押出形）

内部半導電層・絶縁体・外部半導電層の3つの層を、押出成形によって同時に一体化して製造するタイプです。

• 構造の特徴：3層間に隙間（ボイド）や突起ができにくく、非常に高い密着性を誇ります。

• メリット：耐水トリー性（水分による絶縁劣化を防ぐ性能）に極めて優れており、水気のある環境でも長寿命です。

• デメリット：外部半導電層が固く密着しているため、端部を剥ぎ取る「端末処理作業」に専用の治具（ストリッパー等）や熟練の技術が必要です。

E-Tタイプ（2層押出＋テープ形）

内部半導電層と絶縁体を同時押し出しし、その外側の外部半導電層には半導電性テープを巻き付けるタイプです。

• 構造の特徴：外部半導電層がテープ構造のため、簡単に剥がすことができます。

• メリット：端末処理が非常に容易で、施工時間を短縮できます。現場施工の手間を減らせるためコストメリットがあります。

• デメリット：E-Eタイプに比べると、浸水環境下での水トリー耐性がやや劣ります。

3. E-EとE-Tの選び方・選定基準

どちらのタイプを採用すべきかは、「敷設環境（水分・湿気）」と「現場の重要度」によって決まります。

E-Eタイプを選ぶべきケース

• 地下配線・屋外管路・ハンドホール内（常に雨水や湧水にさらされる場所）

• 電力会社線・鉄道・インフラ施設（高信頼性が要求され、停電事故が許されない場所）

• 河川近くや海沿い、湿度の高い工場内

E-Tタイプを選ぶべきケース

• 完全な屋内配線（ピット内や乾燥したパイプシャフト等）

• 民間ビルの一般的な屋内キュービクル間配線

• 施工性を重視し、工期短縮や工費削減を図りたい場合

💡 ポイント 現在のトレンドとして、水気による劣化事故を防ぐ観点から、屋外や地中配線が含まれる場合はE-Eタイプ（さらには防水層を追加したE-E/水密型など）を選択するのが推奨されています。

4. 高圧ケーブルの寿命・更新時期の目安

高圧ケーブルは見た目に大きな変化がなくても、経年劣化が進みます。適切な時期に更新（交換）を行わないと、「波及事故（自社の停電だけでなく近隣一帯を巻き込む大規模停電）」を引き起こし、多額の損害賠償が発生するリスクがあります。

更新時期の目安（耐用年数）

日本電線工業会（JCW）等の基準において、高圧CVケーブルの推奨更新時期は以下の通り定められています。

• 水気のある環境（屋外・地中管路等）：約15年〜20年

• 乾燥した屋内環境：約20年〜25年

※特に設置から20年以上経過しているE-Tタイプや、水没実績のあるハンドホール内のケーブルは、一刻も早い精密診断・更新検討が必要です。

5. 事故を防ぐための点検・診断方法

高圧ケーブルの事故を未然に防ぐためには、定期的な「自主点検」と法的な「法定点検（年次点検等）」が欠かせません。

1. 絶縁抵抗測定（メガー測定） 日常点検で行われる基本的な測定です。著しく抵抗値が低下している場合は、速やかな更新が必要です。

2. 直流漏れ電流試験 高圧ケーブルの劣化（水トリーなど）を詳細に検知するための精密診断です。直流高電圧を印加し、漏れ電流の挙動を観測して静電容量や劣化度合いを診断します。

3. 外観点検 端末処理部からの油漏れや変形、シース（外被）の割れ、水没の有無を目視確認します。

まとめ：安心できる電気設備運用のために

高圧ケーブルの「E-Eタイプ」と「E-Tタイプ」は、それぞれの特徴（耐水性・施工性）を理解して適切な場所に使用することが重要です。

• 湿気や水気のある場所、重要設備 ➔ E-Eタイプ

• 乾燥した屋内、施工性を重視する場所 ➔ E-Tタイプ

また、ケーブルの寿命は15〜20年程度です。「設置してから20年以上経過している」「過去に浸水したことがある」といった場合は、波及事故を起こす前に電気主任技術者や電気工事会社へ相談し、更新計画を立てることをおすすめします。
