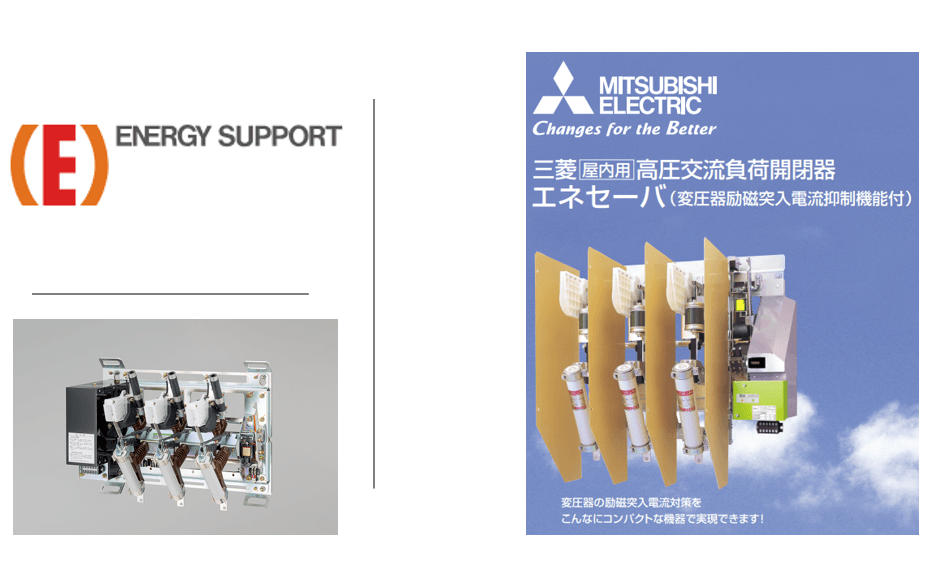

“なぜ今”「励磁突入電流抑制機能付LBS」が必要なのか？

“なぜ今”「励磁突入電流抑制機能付LBS」が必要なのか？

日本の産業やインフラを支える工場、ビル、商業施設などの多くは、電力会社から6,600Vの高圧電力を受電する「高圧受電設備（キュービクル）」を設置しています。このキュービクルの中で、主遮断装置や主開閉器として長年活躍してきたのがLBS（高圧交流負荷開閉器）です。

しかし近年、電気設備の世界で大きな注目を集め、導入や更新が進んでいるコンポーネントがあります。それが「励磁（れいじ）突入電流抑制機能付LBS」です。

本記事では、従来のLBSではなぜ課題が残るのかという技術的背景から、地域電力会社（一般送配電事業者）による設置推奨基準の違い、新設・更新時のスペース緩和措置、そして近年の設備高度化に伴う電力系統への影響まで、実務に役立つ知識をわかりやすく解説します。

1. そもそも「LBS」と「励磁突入電流」とは？

本題に入る前に、まずは基本となる2つのキーワードについて整理しておきましょう。

LBS（高圧交流負荷開閉器）とは？

LBS（Load Break Switch）は、高圧受電設備の主開閉器として最もポピュラーな機器です。通常時の負荷電流を安全に開閉（ON/OFF）できる能力を持ち、万が一の短絡（ショート）事故の際には、組み合わされた「パワーヒューズ（PF）」が溶断することで回路を遮断し、設備や系統を保護します。遮断器（CB）に比べて安価で省スペースなため、多くの設備で採用されてきました。

励磁突入電流（Inrush Current）とは？

キュービクルの内部には、高圧（6,600V）を低圧（100Vや200V）に変圧するための「変圧器（トランス）」が必ず設置されています。

この変圧器が停止している（電圧がかかっていない）状態から、LBSを投入して電気を流し始めた瞬間、通常の定格電流の数倍から、時には10倍〜20倍以上もの大きな電流が「一瞬だけ」流れる現象が発生します。これが「励磁突入電流」です。

この現象は、変圧器の鉄芯が磁気的に飽和することによって起こる物理的な現象であり、変圧器が存在する以上、避けて通ることはできません。

2. なぜ、従来のLBS（標準型）ではダメなのか？

変圧器を投入する際に必ず発生する励磁突入電流。では、なぜ従来の標準的なLBSでは対応が難しくなってきたのでしょうか。主な理由は以下の3点に集約されます。

① 電力会社の配電線にある遮断器が「事故」と誤認する（波及事故のリスク）

高圧受電設備は、電力会社の電柱（配電線）とつながっています。電力会社側も、配電線に異常（ショートや地絡など）が起きた際に停電エリアを最小限に抑えるため、保護リレー（過電流継電器など）を設置しています。

受電側の変圧器容量が大きくなると、比例して励磁突入電流のピーク値も巨大になります。従来のLBSで一気に全電圧を投入すると、その巨大な突入電流が電力会社の配電線へと流れていきます。このとき、電力会社側の保護リレーが「あそこの需要家（あるいは配電線）で短絡事故が起きた！」と誤認識し、配電線の遮断器をトリップ（遮断）させてしまうことがあるのです。

これにより、自社ビルが停電するだけでなく、同じ配電線から電気をもらっている近隣の工場や住宅まで巻き添えで停電させてしまう「波及事故」に発展するリスクがあります。

② パワーヒューズ（PF）の劣化・誤溶断

LBSに組み込まれているパワーヒューズは、短絡電流のような大電流が流れたときに自ら溶けて回路を遮断する仕組みです。

励磁突入電流は一瞬（数十ミリ秒〜数百ミリ秒）であるため、通常はヒューズが完全に溶断することはありません。しかし、LBSの「入・切」を繰り返すたびに、ヒューズのエレメント（可溶体）は巨大な突入電流による熱ストレスを受け、徐々に劣化（疲労）していきます。

最悪の場合、事故でもないのに通常の運転中にヒューズが突然切れてしまい、施設全体が全停電（親指一本の操作ミスや劣化による停電）に陥る危険性があります。

③ 設備への機械的・電気的ストレス

突入電流による強力な電磁力は、変圧器の巻線やキュービクル内の母線（銅バー）に強い機械的振動を与えます。また、急激な電流変化は電圧フリッカ（電圧の瞬時変動）を引き起こし、同じシステム内にある精密機器やPC、インバータ機器に悪影響を及ぼすケースもあります。

3. 「励磁突入電流抑制機能付LBS」の仕組み

これらの課題を解決するために開発されたのが、「励磁突入電流抑制機能付LBS」です。

この機器は、一言で言えば「電気を2段階に分けて優しく投入するLBS」です。

【投入時のステップ】

1. LBSのハンドルを操作して投入する。

2. まず「補助接点（先行接触部）」が閉じ、

   「突入電流抑制抵抗（制限抵抗器）」を経由して変圧器に電気が流れる。

   （※この抵抗によって、電流のピーク値が大幅に小さく抑えられる）

3. その直後（コンマ数秒後）、メインの「主接点」が閉じ、通常の通電状態になる。

この「抵抗を介してワンクッション置く」という独自のメカニズムにより、変圧器が磁気的に落ち着いた状態で主通電へと移行できるため、励磁突入電流を従来の数分の一へと劇的に抑制することができます。

これにより、電力会社側のリレー誤動作を防ぎ、パワーヒューズの長寿命化と安全確実な受電を両立させることが可能になりました。

4. 全国一律の設置基準と、地域電力会社による「推奨基準」の違い

電気設備に関する保安や技術基準の根幹は、国が定める「電気設備技術基準」や「内線規程」に基づいているため、基本的な考え方は全国共通です。しかし、実務において非常に重要なのは、「各地域の一般送配電事業者（電力会社）が個別に定めている高圧受電勧告や系統連系技術要件」です。

実は、何kVA以上の変圧器容量からこの抑制機能付LBS（または遮断器）を求めるかは、地域によってバラつきがあります。

地域による容量基準の分かれ目：300kVAか、500kVAか

多くの地域において、励磁突入電流への対策が義務、あるいは強く推奨されるラインは「変圧器の総容量（または単基容量）が300kVA以上、もしくは500kVA以上」となっています。

• 300kVA以上で推奨・義務化される地域

配電線の運用が過密な都市部や、配電線1本あたりの負荷が大きい地域を管轄する電力会社では、より厳しい「300kVA以上」を境界線と設定していることが多いです。これを超える変圧器を標準LBSで一括投入すると、配電線の電圧変動が無視できないレベルになるためです。

• 500kVA以上で推奨される地域

比較的配電網の容量に余裕がある地域や、地方部などでは「500kVA以上」を一つの目安としています。ただし、近年は地方であっても後述する「太陽光発電」などの普及により、基準が厳格化する傾向にあります。

【実務上の注意点】

設計や施工を行う際は、必ずその物件の所在地を管轄する電力会社（東京電力パワーグリッド、関西電力送配電、中部電力パワーグリッドなど）の「高圧受電技術基準」の最新版を確認する必要があります。「全国共通のルールだから大丈夫」と思い込んでいると、電力会社への申請（受電基本計画）の段階で「抑制機能付きにしてください」と指摘を受け、設計変更を余儀なくされるケースがあります。

5. 新設と「既設更新（改修）」での対応の違い・スペース問題の緩和

新しくキュービクルを設置する「新設」の場合と、何十年も使った古いキュービクルを直す「既設更新」の場合では、現場のハードルの高さが全く異なります。ここで最大の壁となるのが「設置スペースの問題」です。

新設時の対応：最新スペックでの最適設計

新設の場合は、最初から「励磁突入電流抑制機能付LBS」の寸法（通常のLBSより抵抗器がついている分、奥行きや高さがやや大きくなる傾向があります）を計算に入れてキュービクルを設計できます。そのため、スペース的な問題が起きることはほとんどなく、電力会社の推奨基準に従ってスムーズに導入できます。

既設更新時の対応：現場を悩ませる「スペースの壁」

問題は、数十年前に設置された既存のキュービクルの中身だけを更新するケースです。

• 当時のキュービクルは、現在の機器よりもコンパクトに設計されていることがある。

• 従来の標準型LBSが収まっていた狭いスペースに、抵抗器などのギミックが付いた「抑制機能付LBS」をそのまま入れようとしても、「寸法が足りなくて物理的に入らない」「絶縁距離（周囲の金属板や他の機器との隙間）が確保できない」という事態が多発します。

スペース問題に対する緩和措置

このような現場の深刻な事情を考慮し、地域電力会社や保安協会も、既設更新時には一定の「緩和措置」や代替案を認めるケースがあります。

1. 容量基準の緩和・適用除外

「新設であれば300kVA以上は必須だが、既設のLBS単体更新であり、どうしても筐体（ハコ）に入り切らない場合に限り、従来型の標準LBSでの更新を認める（ただし、電力会社への事前相談と、投入時の運用ルール徹底が条件）」といった緩和です。

2. 分割投入による回避

変圧器が複数台（例えば電灯用200kVA、動力用200kVAの計400kVA）ある場合、一括でONにするのではなく、1台ずつ時間差を置いて個別に投入できる構成（マルチ回路）にすることで、1回あたりの突入電流を小さく抑え、抑制機能付LBSの設置自体を不要、あるいは通常型でクリアする手法です。

3. コンパクト型へのリプレイス

近年、メーカー各社もこの「更新需要」を強く意識しており、従来の標準型LBSとほぼ同等の取付ピッチ・外形寸法に抑えた「省スペース型・励磁突入電流抑制機能付LBS」をリリースしています。これらを採用することで、緩和措置に頼らずとも安全に最新設備へアップデートできるようになっています。

6. 近年の「電気設備の高度化」と電力系統への配慮

なぜ今、電力会社はこれまで以上に励磁突入電流に対して神経質になり、抑制機能の導入を配慮・推奨するようになっているのでしょうか。その背景には、近年の「需要家側の電気設備の高度化・変化」と「電力系統全体の変化」があります。

① 再生可能エネルギー（太陽光発電など）の大量導入

今や多くの工場や倉庫、商業施設の屋根に太陽光発電パネルが設置されています。このように、電気を「消費するだけ」だった需要家が「発電して系統に流す（逆潮する）」存在へと変化しました。

配電線に多くの太陽光発電（パワーコンディショナ）がつながっている状態で、ある1つの需要家が大きな励磁突入電流を発生させると、配電線の電圧が一瞬ガクンと下がります（電圧ディップ）。すると、周囲の太陽光発電のパワーコンディショナが一斉に「系統の異常」を検知して安全のために解列（停止）してしまう、という二次被害が発生するようになりました。これを防ぐため、電力会社は配電線の電圧安定度を極めて高く保つ必要があり、その原因となる突入電流の抑制を強く求めているのです。

② 精密電子機器・サーバー・インバータの普及

現代の工場やオフィスビルは、インバータ制御の空調、サーボモーター、精密な製造ロボット、そして24時間稼働するデータセンターのサーバーなどで溢れています。これらの高度化された機器は、一瞬の電圧変動（瞬時電圧低下＝瞬低）に対して非常に敏感です。

自社内の別の変圧器を投入した際の突入電流のせいで、同じ施設内の精密ラインが止まってしまったり、近隣のハイテク工場に電圧フリッカの迷惑をかけたりしないよう、「他者（他社）の設備に悪影響を与えないための配慮」が、現代のビルオーナーや電気主任技術者に求められる重要なマナー（コンプライアンス）となっています。

③ 変圧器自体の特性変化（トップランナー変圧器の導入）

省エネ法に基づき、現在の変圧器はエネルギー効率が極めて高い「トップランナー変圧器」が主流です。これらの高効率変圧器は、鉄芯の材料や設計が改良されている特性上、古い変圧器に比べて励磁突入電流の倍率が大きくなる傾向があります。「省エネのために最新のトランスに変えたら、突入電流が大きくなってLBSのヒューズが切れやすくなった」という皮肉な現象を防ぐためにも、抑制機能付LBSとのセット導入が基本形となりつつあります。

7. まとめ：これからの電気設備設計・更新における最適な選択

ここまで、励磁突入電流抑制機能付LBSの必要性について多角的に見てきました。内容を振り返り、重要なポイントをテーブル（表）でまとめます。

【標準LBSと抑制機能付LBSの比較まとめ】

実務者が取るべきスマートなアプローチ

電気主任技術者や、設備の管理・設計に携わる方が今後取るべきアクションは以下の通りです。

1. 「新設」時は迷わず採用を基本線にする

容量が300kVA（または500kVA）を超える、あるいはトップランナー変圧器を多数導入する場合は、設計段階から抑制機能付LBSを選定し、系統の安定と設備の長寿命化を図るのがベストプラクティスです。

2. 「更新」時は事前の「三者協議」がカギ

古いキュービクルのLBS更新を迎える際は、単に同じ型番の後継機を調べるだけでなく、「現在の変圧器総容量」「スペースの有無」「管轄電力会社の最新基準」の3つを照合しましょう。もしスペースが厳しい場合は、メーカーの省スペース型を選定するか、電力会社や保安協会と「緩和措置が適用できるか、代替案（分割投入など）が必要か」を事前に協議することが、現場でのトラブルを未然に防ぐ唯一の方法です。

電気設備が高度化・複雑化し、地球温暖化対策としての分散型電源（再エネ）が増え続けるこれからの時代。周囲に迷惑をかけず、自社のインフラを安定して守り続けるために、「励磁突入電流抑制機能付LBS」は、これからの高圧受電設備における新しい「スタンダード」と言えるでしょう。
