架線金物における「碍子（がいし）」の基礎知識
街を歩いていると、電柱や建物の外壁、工場の敷地内などで白い磁器製のパーツを目にすることがあります。これが「碍子（がいし）」です。碍子は、電線や通信線を支持しながら電流が建物や電柱などの構造物に漏れるのを防ぐ（絶縁する）という、電力・通信インフラにおいて極めて重要な役割を担っています。
碍子（がいし）とは？
碍子とは、「電気を通さない性質（絶縁性）」と「電線をしっかり固定・保持する強度（機械的強度）」を兼ね備えた器具です。一般的には高熱で焼き固めた磁器（セラミック）で作られていますが、近年では樹脂製やガラス製のものも存在します。
碍子の主な役割
電気的絶縁: 電線を流れる電流が、電柱・アーム・壁面などの設置部材へ漏電（漏洩）するのを防ぎます。
機械的支持: 風圧や電線自体の重み（自重）、引張荷重に耐え、電線が一定の高さや張力を保てるように支持します。
安全確保: 感電事故や漏電火災を防ぎ、電力や通信データを安定して供給するための安全弁の役割を果たします。
一般によく使用される碍子の種類・用途・設置場所

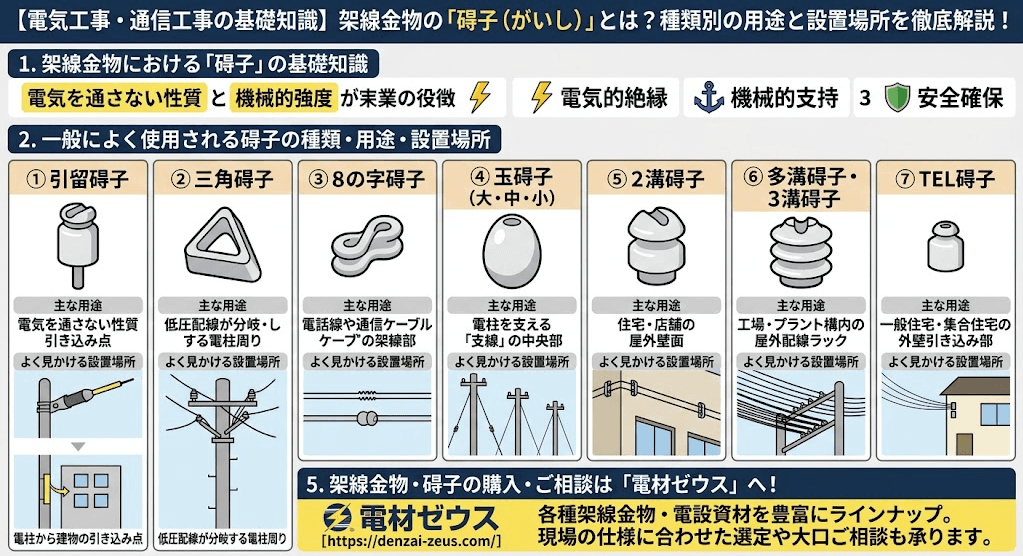

架線工事や引き込み工事では、用途や電線の種類、設置環境に応じてさまざまな形状の碍子が使い分けられています。代表的な7種類の碍子を詳しく見ていきましょう。
① 引留碍子（ひきどめがいし）
特徴と構造: 電線の端部（端末）を固定し、強い引っ張り力（張力）を受け止めるために設計。中央に貫通穴やボルト取付部があり、架線金物（ラックやボルト）と組み合わせて固定。
主な用途: 電線の引き込み端部における張力保持、架線系統の終端や屈曲部（コーナー）での配線固定。
よく見かける設置場所: 電柱から建物の引き込み点（受電点）、架空配線の端末部。
② 三角碍子（さんかくがいし）
特徴と構造: 断面または全体の形状が三角形。複数本の電線を引き留める、配線を一定の角度を持たせて分離・保持する構造。
主な用途: 複数配線の一括保持、架線同士の交差・分岐部分での間隔保持。
よく見かける設置場所: 電柱分岐部、工場の敷地内架線。
③ 8の字碍子（はちのじがいし）
特徴と構造: 数字の「8」の字のような形で、2つの穴や溝が上下・左右に配置。2本の電線やワイヤーを平行保持。
主な用途: 通信線や信号線の平行架線支持、メッセンジャーワイヤーとケーブルの絶縁・離隔保持。
よく見かける設置場所: 住宅街の電柱間通信ライン、防犯カメラやセンサーの信号用架線。
④ 玉碍子（たまがいし：大・中・小）
特徴と構造: 球状・卵型で、内部で2本のワイヤーや金具が直角に交差する安全構造。荷重により「大・中・小」がある。
各サイズの使用目安:
大：大型電柱支線、高所構造物
中：標準的な街路電柱の支線
小：小規模な通信柱、アンテナステー
主な用途: 電柱を支える支線の途中挿入による絶縁、アンテナ用支線の絶縁。
よく見かける設置場所: 電柱の斜め支線（地上2〜3mの白い丸型パーツ）
⑤ 2溝碍子（にみぞがいし）
特徴と構造: 円筒形側面に2本の溝。2本の電線を上下や左右に分けて巻き付け可能。
主な用途: 低圧電線の2本並行固定・支持、ドロップ線の中間支持。
よく見かける設置場所: 住宅や店舗の外壁、農園・ビニールハウス周り。
⑥ 多溝碍子・3溝碍子（たみぞがいし・さんみぞがいし）
特徴と構造: 円筒部に3本以上の溝。複数本の配線を1つで整理し、相互の接触を防止。
主な用途: 三相4線式や多条配線の一括支持、制御ケーブル・信号線の整列固定。
よく見かける設置場所: 工場・プラント構内の屋外配線ラック、変電施設の周辺部。
⑦ TEL碍子（てるがいし）
特徴と構造: 通信線用の小型碍子。コンパクトかつ耐候性に優れ、細い線材の固定に最適。
主な用途: アナログ電話線・光ファイバー引き込み線の支持、通信事業者の屋外配線固定。
よく見かける設置場所: 住宅・集合住宅の外壁や通信用保安器付近。
碍子の種類一覧比較表
碍子の種類 | 主な特徴・構造 | 主な用途 | よく見かける設置場所 |
|---|---|---|---|
引留碍子 | 端部固定用。強い引張荷重に耐える構造 | 架線端末の保持・受電部固定 | 電柱アーム部、建物受電壁面 |
三角碍子 | 三角形状で3方向の配線を保持 | 分岐部・交差部の電線離隔 | 電柱分岐部、工場敷地内架線 |
8の字碍子 | 8の字型で2本線を平行支持 | 通信線・信号線の接触防止 | 住宅街の通信線、防犯設備架線 |
玉碍子（大中小） | 球状で万一の破損時も落下の無い安全設計 | 電柱支線（ワイヤー）の途中絶縁 | 電柱支線の中央部、アンテナ支線 |
2溝碍子 | 側面に2つの溝があり2本線を固定 | 低圧線2本の平行支持・壁面固定 | 建物の外壁、農園・ビニールハウス |
多溝（3溝）碍子 | 多数の溝を持ち多条配線を一括整理 | 三相4線、制御線の多条支持 | 工場構内配線、変電設備周辺 |
TEL碍子 | 小型軽量で通信線・光回線に特化 | 電話線・通信引き込み線の固定 | 戸建て・集合住宅の外壁引き込み部 |
碍子の選定・施工時のポイント
適用電圧と絶縁性能: 高圧用・低圧用・通信用など、通電する電圧に適した規格を選定。
機械的強度（耐荷重）: 配線の太さや径間、風圧荷重に耐えられる強度（玉碍子の大小など）を選ぶ。
設置環境: 屋外の塩害地域や化学プラントでは、耐食性・耐候性の高い資材・金物との組み合わせが必要。
