チャンネルベース（チャンネル基礎）の役割と重要性

電気設備の世界において、キュービクルや配電盤、非常用発電機といった機器は、私たちの社会インフラを支える心臓部です。しかし、これらの「重厚長大」な機器を、ただ床に置けば良いというわけではありません。

そこで重要になるのが「チャンネルベース（チャンネル基礎）」です。普段、一般の方の目に触れることは少ないですが、電気設備の安全・安定運用には欠かせないこの架台について、その役割から種類、設置のポイントまで詳しく解説します。

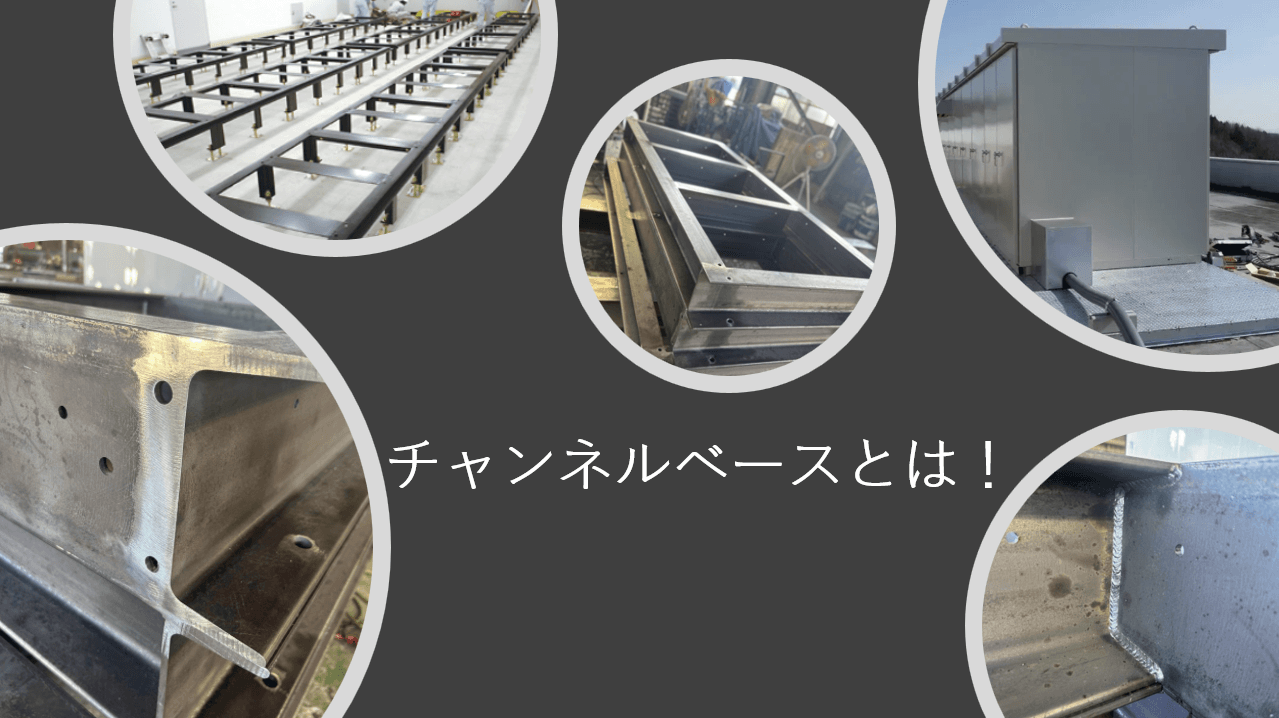

1. チャンネルベースとは何か？

チャンネルベースとは、主に「溝形鋼（チャンネル）」と呼ばれる、断面が「コ」の字型をした鋼材を組み合わせて作られる設置用架台のことです。

電気業界では、単に「ベース」や「チャンネル」と呼ばれることもあります。機器本体と建物の床面（コンクリート基礎など）の間に介在し、機器の荷重を適切に分散させるとともに、水平を保ち、強固に固定する役割を担います。

なぜ「コ」の字なのか？

溝形鋼が選ばれる理由は、その「強度と加工性のバランス」にあります。

• 曲げに強い：平らな鋼板に比べて、折り返しがあることで垂直荷重に対する耐性が飛躍的に高まります。

• 配線の自由度：中空部分があるため、床下からのケーブル引き込みや、ベース内での配線回しが容易になります。

2. チャンネルベースが支える主な電気設備

チャンネルベースが必要とされるのは、主に数〜数十トンの重さがある、あるいは高度な安定性が求められる設備です。

1. キュービクル（高圧受電設備）
   ビルや工場の屋上、あるいは駐車場の一角にある「鉄の箱」です。中には変圧器（トランス）など、非常に重い機器が詰まっています。


   • 役割：屋外設置の場合、雨水から機器を守るために床面から少し高く持ち上げる（嵩上げ）役割も兼ねます。

2. 配電盤・制御盤
   電気を各所に配分したり、機械をコントロールしたりする設備です。


   • 役割：盤の下部には多くの電線（幹線）が集まります。チャンネルベースによって床面との間に隙間を作ることで、ケーブルの曲げ半径を確保し、無理のない配線を可能にします。

3. 非常用発電機
   災害時の命綱となる設備ですが、エンジンを搭載しているため、運転時に激しい「振動」が発生します。


   • 役割：チャンネルベースは、発電機の重さを支えるだけでなく、防振ゴムなどと組み合わせて振動を建物に伝えないための土台として機能します。

3. チャンネルベースの4つの大きな役割

なぜ、コンクリートの床に直接ボルトで固定してはいけないのでしょうか？ それには以下の4つの理由があります。

1. 水平精度の確保（レベル出し）
   建物のコンクリート床は、一見平らに見えても微妙な凹凸や傾斜があります。精密な電気機器にとって、わずかな傾きは扉の開閉不良や、内部機器の接触不良、さらには油入変圧器の油面異常の原因となります。
   チャンネルベースを設置する際に「ライナー（調整板）」を挟み込むことで、コンマ数ミリ単位の水平（レベル）を出すことができます。

2. 荷重の分散と構造的安定
   キュービクルなどの重量物は、一点に荷重が集中すると床面を傷めたり、地震時に転倒したりするリスクがあります。チャンネルベースは、機器の底面全体で荷重を受け止め、それをコンクリート基礎へ均等に伝える役割を果たします。

3. 配線スペースの確保
   これが実務上、最も大きなメリットかもしれません。電気設備には、太いケーブルが何本も繋がります。チャンネルベースによって床から100mm〜200mm程度の空間を作ることで、床下のピットから上がってきたケーブルをスムーズに盤内へ導くことができます。

4. メンテナンス性と長寿命化
   床に直置きすると、清掃時の水がかかったり、湿気が溜まったりして、機器の底部が腐食しやすくなります。ベースによって「縁切り」をすることで、通気性を確保し、サビや劣化を防ぎます。

4. チャンネルベースの種類と材質

5. 施工のプロセスと注意点

チャンネルベースの設置は、電気工事の中でも「建築（土木）」と「電気」が交差する非常に重要な工程です。

1. 墨出し：設計図に基づき、床面に正確な設置位置を書き込みます。

2. レベル調整：レーザー墨出し器などを使用し、水平を確認しながらベースを配置します。

3. 芯出し：機器のボルト穴とベースの穴が完璧に一致するよう調整します。

4. 固定（アンカー打設）：あと施工アンカーや箱抜きインサートを用いて、コンクリート基礎にガッチリと固定します。

5. 溶接・ボルト締め：チャンネル同士を溶接、または高力ボルトで結合します。

【注意ポイント：異種金属接触腐食】
アルミ製の盤を鉄製のチャンネルベースに直接載せると、湿気によって「電食（腐食）」が発生することがあります。この場合、絶縁シートを挟むなどの対策が必要です。

6. 地震大国・日本における耐震性能

日本において、チャンネルベースの設計で最も重視されるのが「耐震計算」です。

大地震が発生した際、キュービクルが転倒したり移動したりすれば、停電だけでなく火災の原因にもなります。チャンネルベースは、計算に基づいた「アンカーボルトの径」や「鋼材の厚み」で製作されます。

一般的には、地域や建物の高さに応じた設計用標準震度（例：K_H = 1.0 や 2.0）に耐えうる強度が求められます。

7. まとめ：見えない土台が、確かな未来を支える

チャンネルベースは、電気設備が完成してしまうと、ほとんど目立たない存在です。しかし、その「コの字」の鋼材一本一辺には、機器を守り、建物を守り、そして電気というライフラインを止めないための知恵と技術が詰まっています。

• 正確な水平が機器の寿命を延ばす。

• 強固な固定が地震から街を守る。

• 適切な空間が確実な施工を支える。

もし、ビルの屋上や電気室で足元の鋼材を見かけることがあれば、「これが日本の電気の安定を支えているんだな」と思い出してみてください。
