既設基礎を流用できる縞鋼板を活用したチャンネルベース

基礎工事不要！縞鋼板を活用したチャンネルベースでスマートにキュービクル改修を実現

はじめに

近年、老朽化した高圧受電設備（キュービクル）の改修が全国各地で進められています。特に商業施設や工場、マンションなど、日常の業務や生活に電力を供給する重要設備であるキュービクルのメンテナンスは、設備保全の要ともいえるでしょう。

しかし、キュービクルの更新や改修工事には、多くの場合、煩雑な基礎工事が伴います。従来はコンクリート基礎を打設し、十分な支持力と耐震性を確保するのが一般的でしたが、これにはコストや時間、さらには天候に左右される不確定要素が付きまといます。

こうした中、近年注目を集めているのが、「縞鋼板を用いたチャンネルベース」によるキュービクルの設置方法です。この新工法は、特に既設設備の改修現場や屋上施工など、物理的・時間的制約の大きい現場において、従来工法に代わる強力な選択肢となっています。

本コラムでは、実際の施工写真をもとに、この新しい施工スタイルの特徴やメリット、注意点について詳しくご紹介します。

チャンネルベースとは？

チャンネルベースとは、主に鋼材で作られた枠組みと縞鋼板（チェッカープレート）を組み合わせて構成される、簡易的かつ高耐久な機器設置基礎のことです。鉄製のチャンネル鋼で骨組みを作り、その上に滑り止め効果のある縞鋼板を敷くことで、安全性と耐荷重性を両立させています。

縞鋼板は、表面に凸凹の滑り止め加工が施されており、作業員の転倒リスクを軽減できるほか、排水性も確保されており、屋外使用にも適しています。

大型キュービクルの設置例

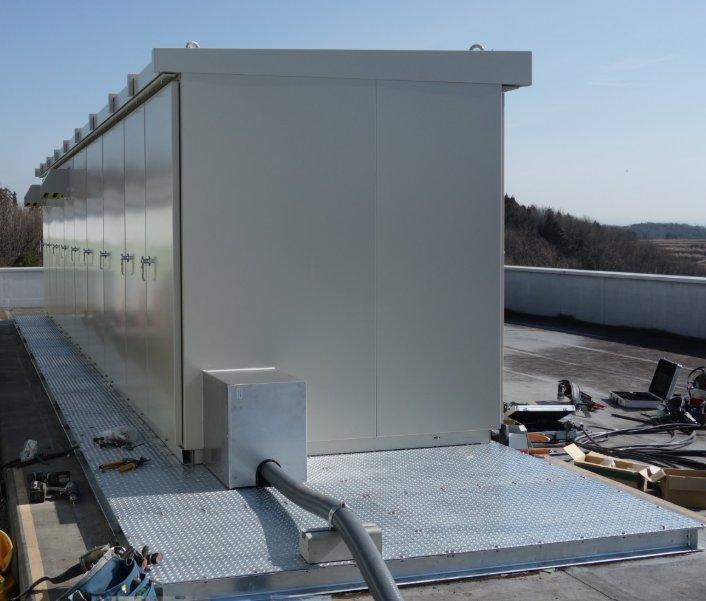

大型のキュービクルが屋上に設置されており、その下部に頑丈なチャンネルベースが敷かれています。金属製の床材は縞鋼板で構成されており、作業員が上を歩いても滑りにくい構造となっています。

また、ベース下にはケーブル導入用の開口が確保されており、電源系統の引き回しもスムーズに行えます。現場での柔軟な対応が求められる中、チャンネルベースの導入により、配線や接地の自由度も高まり、施工効率の大幅な向上が見込まれます。

基礎工事が不要となる理由と利点

縞鋼板を用いたチャンネルベースの最大の利点は、「従来のコンクリート基礎工事が不要である」という点です。

1. 高い支持力と荷重分散

鋼材は高い構造強度を持っており、キュービクルの重量を均等に分散可能です。設置面に適切なレベル調整と防振措置を施せば、コンクリート基礎と同等の安定性を確保することが可能です。

2. 短工期化とコスト削減

基礎打設にかかる時間とコストが大幅に削減されるため、改修工事全体の工程が短縮されます。とくに屋上や狭小スペースでの施工においては、工期短縮と重機不要という大きなメリットがあります。

3. 撤去・再利用が容易

鋼材で構成されているため、将来的な撤去や再利用も容易です。建物解体や設備更新時にも無駄な廃材を出さず、環境負荷を低減できます。

中小型キュービクルへの応用例

比較的小型のキュービクルが設置されていますが、こちらにも縞鋼板チャンネルベースが活用されています。

都市部の集合住宅や小規模施設では、基礎工事の制約が多く、こうした構造は非常に有効です。たとえば、建物屋上は構造上の制限が多く、打設作業や搬入作業が難航するケースもありますが、鋼製ベースであれば小分けで搬入し、現場で組み立てることで施工が完了します。

また、耐荷重を分散させつつ、設置全体をフラットに保てるため、保守点検や再工事の際にも優位性があります。

現場での施工ステップ

実際の現場では、以下のような流れでチャンネルベースが施工されます。

現地調査・寸法確認

設置面の傾き・凹凸・排水勾配などを事前にチェックし、ベース寸法と設計を確定。

鋼材の製作と搬入

工場でプレカット・溶接されたチャンネル鋼と縞鋼板を現場に搬入。

現場での組立と固定

フレームを組み立て、アンカー固定または防振ゴムなどでレベル調整。

キュービクルの据付

フォークリフトやクレーンで本体を設置。縞鋼板ベースの上に安全に配置。

ケーブル配線・結線作業

ケーブル導入部を利用して、盤内との接続を行う。

注意点と対策

もちろん、チャンネルベースの導入にあたっては、いくつかの留意点も存在します。

• 防錆処理の徹底：鋼材を使用するため、長期間の屋外使用では腐食対策が不可欠です。亜鉛メッキや防錆塗装が標準対応。

• 水平・レベル調整の精度：設置面の不陸がある場合、ゴムスペーサーやモルタルで微調整が必要です。

• 耐震性能の検討：建築基準法や電気設備技術基準に準拠し、必要に応じてアンカーボルト等での固定を実施します。

  今後の展望と活用提案

  脱炭素・SDGsの流れの中で、設備工事においても「効率化」「省資源」「低環境負荷」が求められる時代となっています。

  • 仮設機器の一時設置

  • 屋上太陽光設備のパワコン設置

  • 非常用発電機の架台利用

  • EV急速充電器のフレキシブル設置ベース

  など、応用範囲は今後さらに広がっていくでしょう。

  まとめ

  縞鋼板を利用したチャンネルベースは、キュービクル改修における「基礎工事の簡略化」という大きな課題に対し、合理的かつ安全な解決策を提示するものです。

  施工性、コスト、耐久性のすべてをバランスよく実現できるこの方式は、今後の設備工事のスタンダードになっていくと考えられます。特に、「限られた時間・限られたスペース・限られた予算」で工事を求められる現代の現場において、その真価が問われる場面は増えていくでしょう。

  ぜひ、今後のキュービクル改修計画において、このスマートで柔軟な工法を選択肢の一つとして検討してみてください。
