「高圧ケーブル地中埋設」の技術と基準について解説！

高圧ケーブル地中埋設の技術と基準について解説！

1. 地中埋設の基本方式：直接埋設と管路式

高圧ケーブルを地面に埋める際、まず検討すべきなのが「埋設方式」です。主に以下の2種類が採用されます。

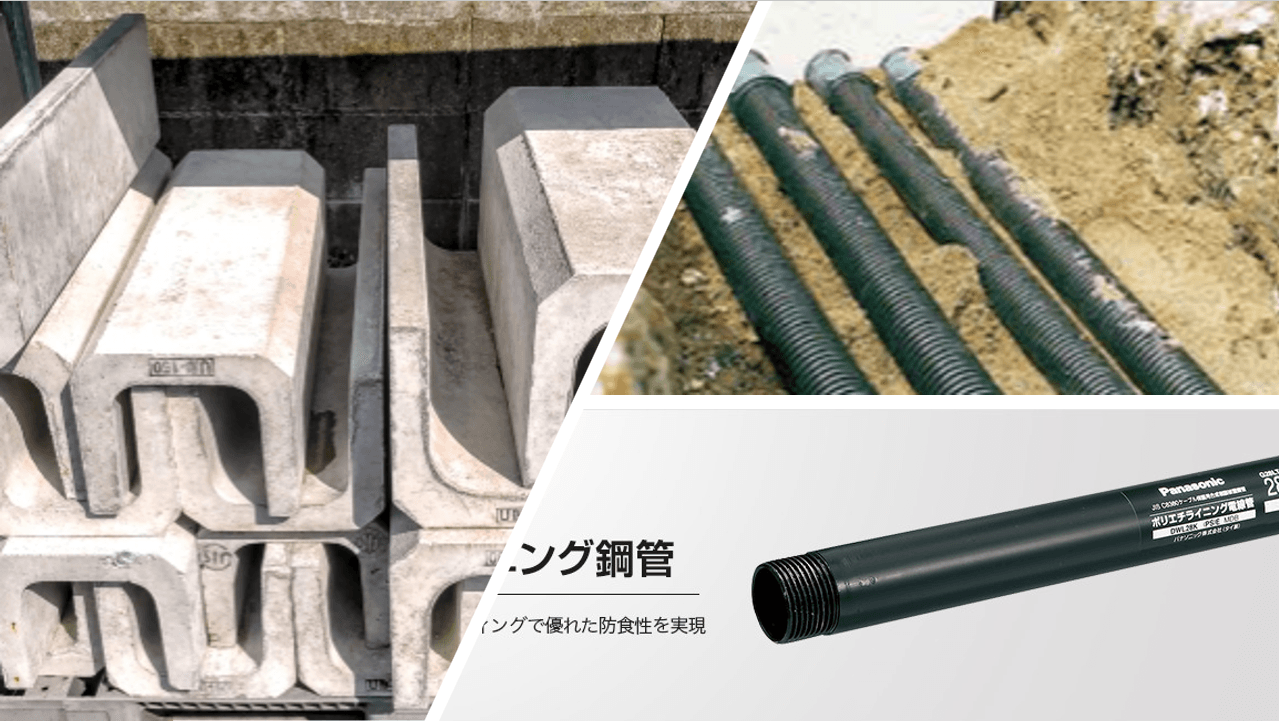

• 直接埋設式（直埋式）: トラフ（コンクリート製や樹脂製の保護樋）にケーブルを入れ、そのまま埋め戻す方式。コストは抑えられますが、後からのケーブル引き替えが困難なため、小規模な施設や将来の増設予定がない場所に向いています。

• 管路式: あらかじめ専用の配管（電線管）を埋設し、その中にケーブルを通す方式。都市部や大規模プラントでは、メンテナンス性や増設の容易さから、この管路式が一般的です。

2. 使用される主な配管材の種類と特徴

高圧ケーブルを物理的な衝撃や土圧から守る「配管材」の選定は、長期的な信頼性に直結します。

1. 波付硬質ポリエチレン管（FEP管）
   現在、地中埋設で最もポピュラーな材料です。「エフレックス」などの商品名で知られています。

   • メリット: 柔軟性があり、障害物を避けるための曲げ加工が容易。軽量で施工性が高く、長尺（巻き）での供給が可能なため、接続点を減らせます。

   • 注意点: 扁平強度（つぶれにくさ）に限界があるため、車両重量がかかる場所では適切な埋設深さやコンクリート保護が必要です。

2. 合成樹脂管（厚鋼電線管・VE管など）
   耐衝撃性ビニル管（HIVE管）などが使われることがあります。

   • メリット: 耐食性に優れ、薬品にも強い。

   • 注意点: 直管（硬い棒状）であるため、カーブを作るには継手が必要です。

3. 鋼管（ねじなし鋼管・厚鋼電線管）
   特に強度が求められる場所や、浅層埋設を余儀なくされる場合に使用されます。

   • メリット: 圧倒的な機械的強度。

   • 注意点: 錆による腐食のリスクがあるため、防食処理が施されたものを選定する必要があります。

3. 埋設深さの法的基準と安全対策

地中埋設で最も厳格に守らなければならないのが「深さ」です。これは、将来の道路工事や掘削作業で誤ってケーブルを損傷させないための防衛策です。

【重要】基準を満たせない場合の対策
地下構造物の関係でどうしても規定の深さが確保できない場合は、ケーブルを鋼管に入れたり、コンクリート製の防護板で覆うなど、強固な物理的保護を行う必要があります。

4. 施工時に注意すべき5つのポイント

現場での小さなミスが、数年後の停電事故につながるのが地中埋設の恐ろしさです。以下の点に細心の注意を払いましょう。

1. 埋設標識シート（警告テープ）の設置
   埋設管の直上（地上から約30cm〜50cm程度下）に、「高圧注意」と書かれた標識シートを敷設します。これにより、将来別の業者が掘削した際、管に到達する前に「ここにケーブルがある」と気づかせることができます。

2. ハンドホール（マンホール）の設置距離
   管路式の場合、ケーブルを引き入れるための「ハンドホール」を適切な間隔で設置します。

   • あまりに距離が長いと、引き入れ時の摩擦（張力）でケーブルのシース（被覆）が損傷します。

   • 一般的には、直線で30m〜50m程度、曲がりがある場合はさらに短く設定します。

3. 止水処理（防水対策）
   配管の端部やハンドホールとの接続部には、必ず「止水処理」を施します。

   • 管の中に水が溜まると、冬場の凍結による管の破損や、ケーブルの絶縁劣化を早める原因になります。

   • パテや専用の止水継手を使用して、水の侵入を徹底的に防ぎます。

4. 呼び線の通線と予備管の検討
   施工後、すぐにケーブルを通さない場合でも、後から通線しやすいように「呼び線（ワイヤーやナイロン紐）」を通しておきます。また、将来の容量増設に備え、1本予備の配管を埋めておくことは、長期的なコスト削減につながる賢い選択です。

5. 埋戻し土の選定
   掘り返した土をそのまま戻すのではなく、配管の周囲には砂（山砂など）を使用するのが理想的です。大きな石やガラが混ざっていると、土圧で配管が局所的に押され、破損の原因になります。

5. まとめ：見えない場所こそ、最高の品質を

高圧ケーブルの地中埋設は、一度完成すれば数十年にわたってインフラを支え続ける「見えない大動脈」です。

• 場所に応じた適切な配管材（FEP管など）を選ぶこと

• 1.2m / 0.6m という埋設ルールを遵守すること

• 標識シートや止水処理など、将来の安全に投資すること

これらを徹底することで、事故のリスクを最小限に抑え、信頼性の高い電気設備を構築することができます。
