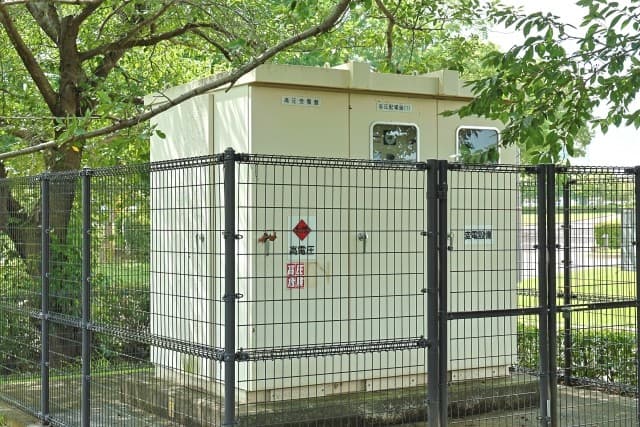

キュービクルの離隔距離（保有距離）基準まとめ！屋内・屋外の数値と緩和措置

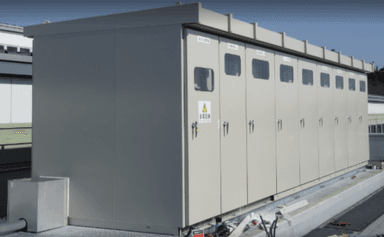

1. キュービクルの離隔距離（保有距離）とは？なぜ必要なのか

キュービクルの周囲に一定の空間を空ける法的義務のことを、電気設備技術基準や火災予防条例では「保有距離（あるいは離隔距離）」と呼びます。

なぜ、キュービクルの周囲を空けなければならないのでしょうか。理由は大きく分けて2つあります。

① メンテナンス・点検時の安全確保（電気工作物としての基準）

キュービクル内部には、数千ボルトの高圧電気が流れています。電気主任技術者が安全に月次点検や年次点検、消耗品の交換作業を行えるよう、作業スペース（保安上有効な空間）を確保する必要があります。スペースが狭すぎると、感電事故や作業ミスのリスクが跳ね上がります。

② 火災時の延焼防止（消防法・火災予防条例の基準）

万が一、キュービクル内部の機器がショートして火災が発生した場合、隣接する建物や周囲の可燃物に燃え移るのを防ぐ必要があります。逆に、周囲の火災からキュービクルを守るという目的もあります。

これらの理由は、「経済産業省が定める電気設備技術基準（JISや高圧受電設備規程）」と、「総務省消防庁が定める火災予防条例」の2つの側面から厳格にルール化されています。

2. 【屋内設置】キュービクルの離隔距離マニュアル

キュービクルを建物の中（電気室や機械室など）に設置する場合、各面ごとに必要な離隔距離が細かく定められています。点検や換気の必要性に応じて、空けるべき幅が異なります。

屋内設置のポイントは、「将来的な機器更新（入れ替え）」も見据えることです。

設置時はギリギリ1.0mを確保していても、将来トランスを入れ替える際に搬入経路や作業スペースが足りず、壁を壊さなければならなくなるケースがあるため、余裕を持った設計が推奨されます。

3. 【屋外設置】キュービクルの離隔距離と「認定品」の壁

キュービクルを屋外（駐車場の片隅や敷地の空きスペースなど）に設置する場合、最も重要になるのが「隣接する建物（外壁や窓）との距離」です。

屋外設置における離隔距離は、使用するキュービクルが消防庁の基準をクリアした「認定品」であるか、それ以外の「非認定品」であるかによって基準が劇的に変わります。

① 認定キュービクル（推奨・一般的）

現在、新しく設置される屋外用キュービクルの多くは、一般社団法人日本電気協会などが審査・認定した「認定キュービクル」です。

火災予防上の安全性が公的に証明されているため、距離が大幅に緩和されます。

• 建築物（外壁等）からの離隔距離：1.0m 以上

• 周囲の保有距離： 屋内基準（正面1.0m、点検面0.6m、換気口0.2m）に準ずる

建物からわずか1m離すだけで設置できるため、敷地が限られている日本の都市部では、ほぼ「認定品」が選ばれています。

② 非認定キュービクル（または大型の特注設備など）

認定を受けていない特注仕様のキュービクルや、一部の大型非常用発電機などを屋外に設置する場合、火災時のリスクが高いとみなされ、厳しい距離が求められます。

• 建築物（外壁等）からの離隔距離：3.0m 以上

• 周囲の保有距離：1.0m ＋ 保安上有効な距離

建物から3m以上の距離を確保するのは、一般的な敷地では非常に困難です。そのため、コストを抑える目的であっても、屋外設置では認定品を選ぶのが鉄則となっています。

4. 離隔距離が確保できない場合の「緩和措置」

土地の制約上、どうしても屋外で「建物から1m」や「3m」の距離が保てない場合があります。その場合、以下の条件を満たすことで離隔距離の制限を緩和、または免除できる仕組みがあります。

① 建築物の外壁が「防火構造（不燃材料）」である場合

キュービクルが面している建物の外壁が、コンクリートやタイルなどの不燃材料で造られており、かつ「その壁面に窓や換気口などの開口部がない」状態であれば、距離を縮めることが認められる場合があります。

② 防火壁（不燃材料の塀）を設置する

建物との間に、火災を遮断するための「防火壁」を設ける方法です。

• キュービクルの高さ以上の防火壁を設置する

• 防火壁はコンクリートブロックや鋼板など、法律で認められた不燃材料で構築する

この措置を取ることで、建物への延焼リスクがないと判断され、狭いスペースへの設置が可能になります。

ただし、防火壁を作るための建築コストが別途発生するため、トータルコストでの比較が必要です。

5. キュービクル設置・移設時の重要な注意点

最後に、実務でキュービクルの離隔距離を検討する際に、絶対に落としてはならない注意点を2つ紹介します。

① 自治体の「火災予防条例」が最優先される

キュービクルの離隔距離は、国が定める大枠の基準（火災予防条例例）がありますが、最終的な決定権は各自治体の消防本部（管轄の消防署）にあります。

自治体によっては、「地域の密集度」などを考慮して、国の基準よりも厳しい独自ルールを設けているケースが多々あります。

図面を引く前に、必ず管轄消防署の予防課へ「事前相談」に行ってください。

② 屋上設置時は「手すり・フェンス」の義務がある

敷地が狭く、キュービクルを建物の「屋上」に設置するケースも増えています。この際、キュービクルの周囲に3m以上のスペースがない場合は、作業員の転落を防ぐために「高さ1.1m以上の手すりや防護柵（フェンス）」を設けることが義務付けられています。離隔距離だけでなく、このフェンス設置スペースも計算に入れておく必要があります。

6. まとめ

キュービクルの離隔距離（保有距離）は、電気を安全に使うための「作業スペース」であり、街を守るための「防火壁」でもあります。

• 屋内： 正面1.0m、点検面0.6m、換気口0.2mの確保が基本。

• 屋外： 認定品なら建物から1.0m、非認定品なら3.0m以上の離隔が必要。

• 例外： 距離が足りない場合は、不燃壁や防火壁による緩和措置を検討。

設計ミスや条例違反が発覚すると、設置工事がストップしたり、最悪の場合は受電（電気を流すこと）が認められなくなったりします。

必ず信頼できる電気工事会社や電気主任技術者と連携し、事前の消防協議を徹底しましょう。
