キュービクル設置・更新時「消防署への申請」とは？

キュービクル設置・更新時「消防署への申請」とは？

高圧受電設備である「キュービクル」の新設や更新（交換）を行う際、避けて通れないのが所轄消防署への各種申請手続きです。

「なぜ電気設備なのに消防署への申請が必要なのか？」「離隔距離の基準はどうなっているのか？」「消防回路や『認定品』とは何なのか？」といった疑問を持つビルオーナー様や施設管理者様も多いのではないでしょうか。

キュービクルの設置・更新には、電気事業法だけでなく、消防法や各自治体の火災予防条例に基づく非常に厳格なルールが存在します。本記事では、消防申請が必要な理由、建築物との関係（離隔距離）、消防用設備との連動（消防回路）、必要な書類、そして手続きの進め方について、わかりやすく徹底解説します。

1. なぜキュービクル設置で「消防署」への申請が必要なのか？

キュービクルは、電力会社から送られてくる6,600Vという超高圧の電気を、施設内で使用できる100Vや200Vに変圧する機器です。一見すると消防（火災）とは無関係に思えるかもしれませんが、実は消防法および火災予防条例において非常に重要な管理対象となっています。その理由は大きく分けて3つあります。

1. 火災や爆発の大規模化リスク（危険物の存在）
   キュービクルの内部には、大型の変圧器（トランス）やコンデンサ、遮断器などの機器が格納されています。これらの機器には絶縁油（鉱物油）が使われており、消防法上の「指定数量未満の危険物」に該当する場合があり、引火すれば激しい火災や爆発事故のリスクを孕んでいます。

2. 消防活動時の二次災害防止（隊員の安全確保）
   高圧電流が流れるキュービクルで火災発生時、水による消火活動を行うと感電の恐れがあり、消防署は設置場所や仕様を事前に把握し、適切な判断を下す必要があります。

3. 周囲の建物への延焼防止
   キュービクル自体が火元となった場合、建物の外壁や材料に応じた構造基準（距離や不燃材料の使用等）が厳格に定められています。

法的な位置づけ：
キュービクルは、各自治体の火災予防条例において「変電設備」として規定されており、設置や変更（更新）の際には事前届出と基準遵守が厳格に義務付けられています。

2. 最も重要なハードル：「離隔距離（保有距離）」の基準

キュービクル設置・更新で現場で最もシビアな問題が「離隔距離（保有距離）」です。これはキュービクルと周囲の建物・可燃物の間に必要な「安全なスペース」です。

離隔距離の基準（屋外設置の場合）

※以上は一般的な基準で、各自治体条例で異なる場合あり。

木造（可燃材料）の場合に「3.0ｍ」が必要な理由

木造建築物は延焼リスクが高いため、火災時に隣接建物へ火が移る、または逆に建物火災からキュービクルを守るために3.0ｍを空けることが原則です。

敷地が狭く離隔距離が確保できない場合の主な対策

• 不燃材料の隔壁（防火壁）を設ける

• 「認定品（推奨品）」キュービクルを採用する
  → 構造安全性が認められ、離隔距離の制限が緩和される

3. 「消防回路（非常用電源）」の有無による影響

建物の用途や規模によっては、火災時に作動する消防用設備（屋内消火栓ポンプ、スプリンクラー、排煙設備など）が設置され、停電時も作動可能な「消防回路（非常用電源）」をキュービクル内に独立して設ける必要があります。

消防回路が必要になるケース

• 消防設備用に専用の遮断器や配線を設け、火災時にも電気供給が継続できる設計が求められる

消防回路がある場合の注意点

• 申請時に消防設備用回路を明記した単線結線図の提出が必要

• 停電作業時は代替措置や機能停止届出など事前計画が必須

4. 「認定品（推奨品）」キュービクルが必要な理由

• 離隔距離の緩和措置
  厳しい審査をクリアした認定品を使うと離隔距離が大幅に短縮可（例：0.2ｍまで縮小）。

• 申請手続きの簡略化
  認定証の写しを添付するだけで済み、審査がスムーズに。

• 消防回路（非常用電源）としての信頼性
  認定品なら、非常用電源としての基準を満たし、検査時の手戻りリスクを低減。

5. 消防署へ提出する主な必要書類とタイミング

1. 変電設備設置届出書（火災予防条例に基づく）
   ・提出期限：着工3〜7日前まで（自治体により異なる）
   ・主な添付書類：

   • 変電設備設置届出書（表紙）

   • 設置場所の付近見取図

   • キュービクルの配置図・平面図（保有距離・防火壁の記載）

   • 仕様書・構造図・単線結線図（消防回路明記）

   • 認定証（推奨証）の写し（認定品の場合）

2. 危険物製造所等設置・変更許可申請書（該当場合のみ）
   絶縁油の総量が指定数量を超える場合に提出。

6. 申請を行うのは「オーナー」か「設置業者」か？

結論：申請者は「オーナー（施主）」、実務は「設置業者」が原則

提出書類の義務者はオーナー・代表者様ですが、実際の図面作成や消防署との折衝は設置業者が代理で対応します。
オーナー自身が図面を用意して出向く必要はありません。進捗や基準クリアの確認だけは業者と密に行いましょう。

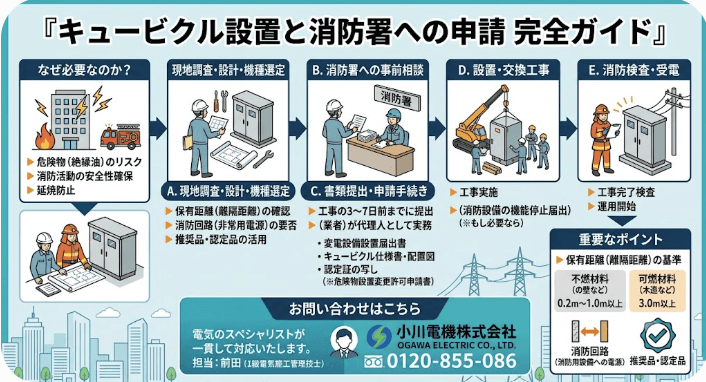

7. キュービクル設置・更新の手続き全体の流れ

1. 現地調査・設計・見積もり（離隔距離や認定品・消防回路の有無確認）

2. 消防署への事前相談（業者による基準適合の確認）

3. 契約・書類作成（オーナー様捺印）

4. 着工数日前に「設置届出書」提出

5. キュービクルの設置・交換工事（代替消防設備等の設置）

6. 自主検査・主任技術者による受電前検査

7. 消防署の検査（現地確認あり）

8. 運用開始（受電）

8. 信頼できる「電気のスペシャリスト」に依頼するメリット

キュービクルの更新や新設は数十年に一度の大きなプロジェクトです。

• 敷地が狭くて離隔距離が足りない

• 消防回路の組み換え対応がわからない

• 認定品への変更で申請が円滑になるか迷う

複雑な課題も法律と現場に精通したプロでなければ対応できません。トラブル回避のため、工事だけでなく申請手続き～最適機種の選定まで「一貫して任せられる」専門業者を選ぶことが重要です。

確実な法令遵守と、安全・スムーズな受電環境づくりのため、実績のあるプロフェッショナルへご相談ください。
