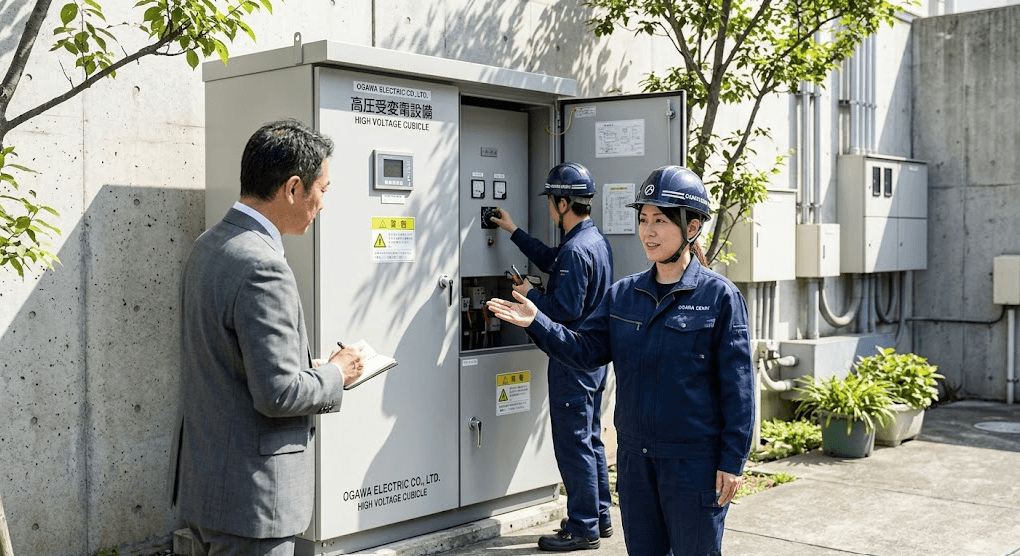

キュービクルの“お困り事Q＆A”

キュービクルのお困り事Q＆A

ビルや工場、商業施設などの電気インフラを支える「キュービクル（高圧受変電設備）」は、電力会社から送られる高圧電気（6,000V以上）を施設内で使える100Vや200Vに変圧する重要な設備です。しかし日常的に触れる機会が少なく、「いつ更新すればいいのか」「費用はどれくらいかかるのか」といった疑問や不安を抱える設備担当者様・オーナー様は多くいらっしゃいます。

本記事では、小川電機株式会社が運営する電材通販サイト「デンザイゼウス」の知見をもとに、現場でよく寄せられるキュービクルのお困り事をQ＆A形式で網羅しました。SEOでもよく検索される重要ポイントを含め、詳しく解説します。

Q1. キュービクルの更新時期（耐用年数）の判断基準は？

A. 法定耐用年数は15年、推奨更新時期は「15年〜20年」が目安です。ただし内部機器ごとの耐用年数に注意が必要です。

主要機器の推奨更新周期（JEMAガイドライン等に基づく）は以下の通りです。

• 高圧真空遮断器（VCB）： 15年〜20年

• 変圧器（トランス）： 20年

• 高圧交流負荷開閉器（LBS）： 10年〜15年

• コンデンサ・リアクトル： 15年

• 避雷器（LA）： 15年

• 保護継電器（高圧受電用リレー）： 10年〜15年

「外箱（箱体）はまだ綺麗に見えるから大丈夫」と思って放置していると、内部機器の劣化による波及事故（近隣一帯を停電させてしまう事故）を引き起こす危険性があります。点検報告書で「指摘事項」や「要更新」の評価があれば、計画的な更新が必要です。

Q2. 更新時にはどの様な業者に依頼すればいいの？

A. 「電気工事会社」「保安点検事業者」「電気保安法人」、または「電材総合商社・販売店」にご相談ください。

• 電気工事会社（登録電気工事業者）
  高圧受変電設備の工事実績が豊富な施工会社を選ぶと安心です。

• 電気保安協会・電気管理技術者
  日頃の点検を担当している保安点検者に相談し、現状把握と適切なアドバイス・業者紹介を受けましょう。

• 電材商社・総合電材店
  機器の選定から施工業者の手配までワンストップで相談できるケースが増えています。

業者選びのポイント：

• 高圧設備の施工実績が豊富か

• 事前現地調査を丁寧に行ってくれるか

• 緊急トラブル時のサポート体制があるか

Q3. キュービクルの価格・費用相場はどれくらい？

A. 設備容量や工事条件によりますが、本体＋工事費で「200万〜1,000万円以上」と幅があります。

コストに影響を与える要因：

• 搬入環境（屋上設置・地下設置等）

• 全更新・部品更新かどうか

• 省エネ型「トップランナー変圧器」導入の有無

Q4. キュービクルの設置スペースに限りが有る場合はどうすればいい？

A. 「省スペース型（コンパクト型）」の採用や「分割搬入」「部分更新」を検討しましょう。

• コンパクト型キュービクルの選定（最新モデルは従来比で設置面積が大幅縮小）

• 分割搬入・現地組み立て

• 外箱残しで内部機器だけを入れ替える部分更新

Q5. キュービクルの「離隔距離」って何？遵守すべき基準は？

A. 火災予防条例や電気設備技術基準に基づき、メンテナンス・安全確保のため周囲に空ける距離のことです。

• 前面（点検スペース）：3.0m以上（または1.5m以上、仕様による）

• 側面・背面：0.6m〜1.0m以上

※設置地域によって条例・基準が異なるため、必ず消防署に事前確認・協議しましょう。

Q6. キュービクリの「トップランナー変圧器」に替えると電気代は安くなる？

A. 電力損失が大幅低減され、年間で電気代が数万円〜数十万円単位で削減されることもあります。

トップランナー変圧器は、旧型トランス対比で無負荷損・負荷損を約40%〜60%削減。24時間365日稼働する施設では省エネ効果が特に大きくなります。

Q7. PCB（ポリ塩化ビニル）を含有した古いキュービクルの処理は？

A. 昭和52年（1977年）以前は高濃度、平成2年（1990年）頃までは低濃度PCB含有の可能性があり、法律で適正処理が義務付けられています。

• 確認方法：機器の銘板確認、PCB判別サイトで検索、絶縁油の検査が必要な場合あり

• 処分方法：通常の産業廃棄物では不可、JESCO等の登録事業者や無害化処理認定業者へ申請・処分

Q8. 更新工事の際の「停電期間」はどのくらい必要？

A. 一般的には「半日〜1日（約6時間〜12時間）」の計画停電が必要です。

• 標準的工事：朝から作業開始、夕方までに送電再開（6〜8時間）

• 対策：施設の休業日や夜間工事、仮設発電機で重要機器にバックアップ可能

まとめ：キュービクルのお困り事は計画的な事前相談がカギ！

キュービクルは建物の安全と稼働を支える心臓部です。老朽化放置による不測の停電事故・波及事故・火災などを防ぐため、早めの相談・計画的更新をおすすめします。高圧機器の納入には数ヶ月かかる場合もあるため、余裕を持った対応が重要です。

「うちのキュービクルはいつ更新すべき？」「狭い場所でも入替できる？」「まずは見積もりを取りたい」など、気になることがあれば早めに専門家へご相談ください。
