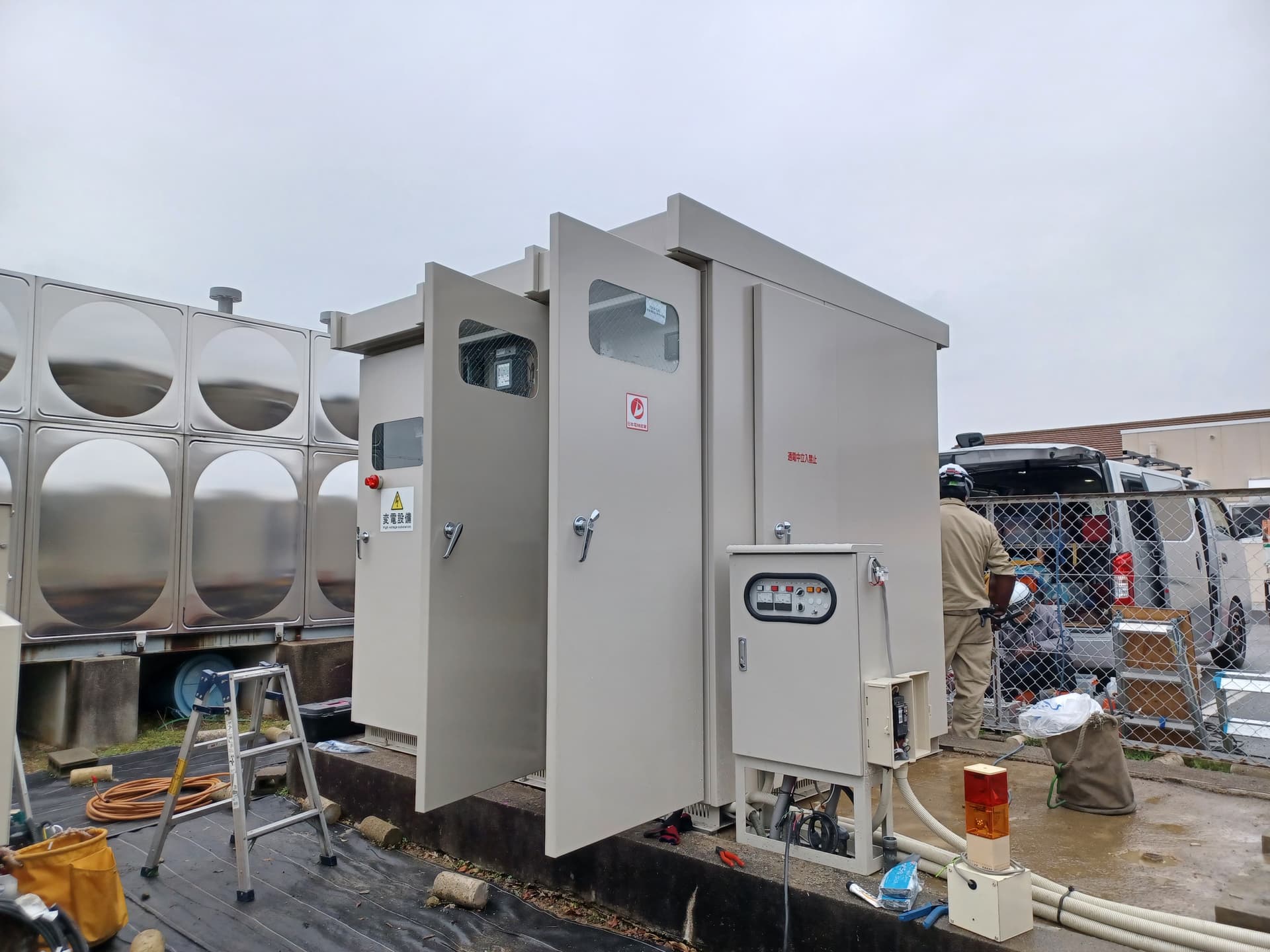

キュービクル（高圧受変電設備）更新時の決定的な注意事項

26/06/23 17:09

設置から20年以上が経過したキュービクルの更新では、点検報告書に従いそのまま同容量で更新しがちですが、ここに落とし穴があります。この20年でLED化やインバータ空調への更新など、建物の省エネ化が進んでいるため、設置当時より実際の電気使用量（最大デマンド値）は大きく減っているケースが多いためです。現状の電力使用量を見極め、主力部材であるトランスの容量を小さく（ダウンサイジング）できれば、製品代金だけでなく毎月の待機電力も削減可能です。20年に一度のコスト削減の好機を逃さないよう、まずは専門家へご相談ください。

はじめに

多くのビル、工場、商業施設などで電気を安定的に供給し続けている「キュービクル（高圧受変電設備）」。日々のビジネスや施設の運営を支える縁の下の力持ちですが、形あるものである以上、必ず「寿命」が訪れます。

一般的に、キュービクルの更新時期は「設置からの経過年数」によって判断されることが大半です。毎月の電気主任技術者による月次点検や、年に一度の停電を伴う年次点検の報告書を通じて、「そろそろ更新の計画を立ててください」と推奨や指導を受けた経験を持つ管理担当者様も多いのではないでしょうか。

しかし、ここで多くの人が陥りがちな罠があります。それは、「今あるキュービクルと同じ容量（変圧器のサイズなど）でそのまま更新してしまうこと」です。

もし、設置から20年以上が経過している設備であれば、その間に入居するテナントの業種が変わったり、設備そのものの省エネ化が進んだりして、「本当に必要な電気の量」が当時と大きく変わっている可能性があります。

キュービクルの更新時期の目安や基本知識をおさらいしつつ、更新時に絶対に確認すべき「現在の設備容量と電気使用量の実態」、そしてトランス（変圧器）の容量最適化（ダウンサイジング）による劇的なコスト削減効果について、徹底的に解説します。

1. キュービクル更新の基準と「20年」という節目

主任技術者からの指導と報告書の重要性

キュービクルを設置している事業所には、電気保安の監督を行う「電気主任技術者」の選任（または外部委託）が法律で義務付けられています。主任技術者は、毎月の「月次点検」と年1回の「年次点検」を実施し、設備の劣化状況や異常の有無を確認しています。

点検報告書に「更新の推奨」や「部材の経年劣化」といった指摘が記載され始めたら、それは設備からの黄色信号です。キュービクル全体の交換には数百万〜数千万円規模の費用がかかるため、指摘を受けてすぐに発注というわけにはいきません。だからこそ、指摘が出始めた段階から「数年計画（周年計画）」を立て、計画的に予算を確保していく必要があります。

法定耐用年数と「20年」の期待寿命

税法上の「法定耐用年数」において、受変電設備は一般的に15年と定められています。しかし、これはあくまで税金計算上の減価償却期間であり、実際の寿命とは異なります。

実際の現場において、キュービクル一式としての「期待寿命（更新周期）」は約20年〜25年と言われています。設置環境やメンテナンス状況によって前後しますが、20年を超えた設備は、外箱の腐食や内部機器の絶縁低下など、重大な波及事故を起こすリスクが急激に高まります。

主要部材の更新サイクル

トランス（変圧器）：約20〜25年
高圧遮断器（VCB）：約15〜20年
高圧負荷開閉器（LBS）：約15〜20年
避雷器（LA）：約15年
保護継電器（過電流・地絡など）：約15年
高圧進相コンデンサ・直列リアクトル：約15年

このように、多くの主要機器が15年〜20年で一斉に交換時期を迎えるため、設置から20年が経過したタイミングは、個別に直すよりも「キュービクル丸ごとの更新（オール更新）」を計画する絶好のタイミングとなるのです。

2. 【核心】設置当時と現在の「設備容量」は同じですか？

周年計画を立てて「さあ、キュービクルを更新しよう」となった際、多くの設計会社や施工業者は、既存の図面通り、または現在設置されているものと同じ仕様・同じ容量で見積もりを作成しがちです。

しかし、設置したとき（20年前）の設備容量と、今現在の設備容量は本当に同じでしょうか？

20年間での「建屋内設備」の変化

電灯設備の省エネ化（LEDへの移行）
蛍光灯や水銀灯、白熱電球からLED照明への切り替えで、消費電力は40%〜60%削減、水銀灯では70%以上の削減例も。
動力設備の省エネ化（インバータ空調や高効率モーター）
インバータ技術の進化や、高効率モーターへの切り替えで、動力消費は30%〜50%削減。
