キュービクルは「全更新」か「部材更新」どちらを選ぶべき？電気のプロが教える判断基準

キュービクルは「全更新」か「部材更新」どちらを選ぶべき？電気のプロが教える判断基準

ビルや工場、商業施設などの電気インフラを支える「キュービクル（高圧受電設備）」。日々の安定した操業に欠かせない設備ですが、導入から年月が経つと、避けて通れないのが「更新（リニューアル）」の問題です。

電気主任技術者による年次点検の報告書に、以下のような文言が記載されるようになり、頭を悩ませている管理責任者様やオーナー様も多いのではないでしょうか。

• 「導入から15年を超えたため、部材更新を推奨します」

• 「導入から20年以上が経過したため、キュービクル全更新を推奨します」

「まだ問題なく動いているのに、本当に高額な費用をかけて一式を新しくしなければならないのか？」
「部分的な部品交換（部材更新）だけで済ませることはできないのか？」

本記事では、こうしたお悩みを持つ担当者様に向けて、「キュービクル全更新」と「部材更新（部分更新）」のどちらを選ぶべきか、明確な判断基準をわかりやすく解説します。

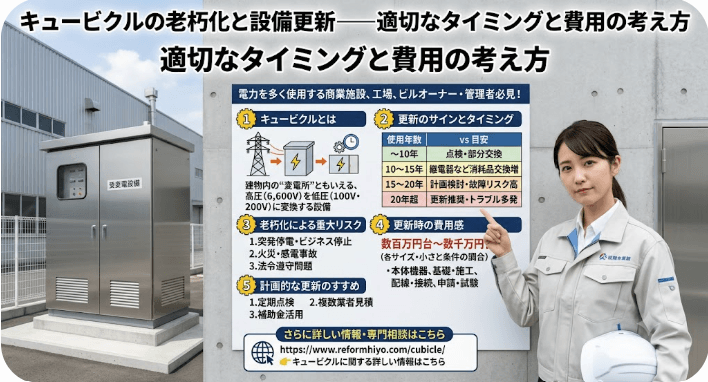

1. キュービクルの寿命と「点検報告書」で更新が推奨される理由

なぜ電気主任技術者が「15年」や「20年」というタイミングで更新を推奨してくるのか、その理由と背景を解説します。

15年を超えると指摘される「部材更新」とは？

キュービクルの内部には、高電圧を安全に制御するための様々な機器（部材）が収められています。これらの機器には、それぞれ「推奨更新周期（寿命）」が存在します。

例えば、以下の主要部材は概ね10年〜15年で劣化が進み、故障や事故のリスクが高まります。

• LBS（高圧負荷開閉器）： 約10〜15年

• 高圧進相コンデンサ・直列リアクトル： 約15年

• 避雷器（LA）／保護継電器（リレー）： 約15年

15年を超えると、これらの部材が一斉に寿命を迎えるため、点検報告書には「部材更新（主要部品の交換）」の推奨が記載されるようになります。

20年を超えると指摘される「全更新（一式更新）」とは？

キュービクル全体の設計寿命は一般的に30年程度ですが、受電設備の心臓部である「変圧器（トランス）」や、設備全体を包む「函体（エンクロージャー／筐体）」、内部配線などは、20年〜25年を超えると急激に老朽化が進行します。

また、20年以上前の設備は最新の省エネ法基準に適合しておらず、電気代のロスも大きくなっています。安全性と経済性の両面を考慮し、20年を経過したタイミングで「キュービクル全更新」の推奨が記載されるようになります。なお、税法上の法定耐用年数は15年であり、これを超えると物理的な劣化リスクは確実に高まります。

2. 「全更新」vs「部材更新」を分ける2つの判断軸

どちらを選択すべきか迷った際、基準となるのは「函体（ハコ）の健全性」と「将来の設備投資計画」の2つの軸です。

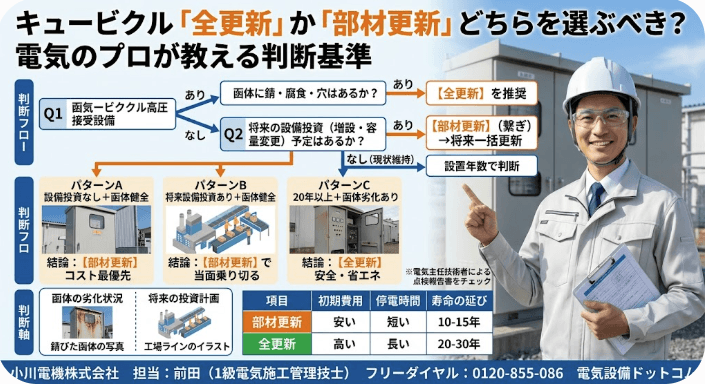

【判断フロー】

• Q1. キュービクルの「函体（外箱）」に錆や穴あき、腐食はあるか？

  • あり ⇒ 【全更新】を推奨（雨水侵入による波及事故リスクが極めて高いため）

  • なし ⇒ Q2へ

• Q2. 将来（数年以内）に設備投資（負荷の増設や容量変更）の予定はあるか？

  • あり ⇒ 【部材更新】で繋ぎ、設備投資のタイミングで【一括更新】

  • なし（今後10年は現状維持） ⇒ 設置年数で判断

    • 15年〜20年前後 ⇒ 【部材更新】で十分OK

    • 20年以上 ＋ 劣化あり ⇒ 【全更新】を推奨

軸①：キュービクル「函体（筐体）」の劣化状況

• 函体がしっかりしている（錆や腐食がない）：
  屋外設置であっても、定期的な塗装が行われ、サビや穴あきがない場合は、函体そのものは使用可能。この場合、内部の劣化した部材だけを入れ替える「部材更新」が有効な選択肢となります。

• 函体に錆や腐食、穴あきがある：
  函体に隙間や穴ができると、雨水や小動物が内部に侵入し、一瞬でショート（地絡・短絡事故）を引き起こします。この場合は「全更新」が必要です。

軸②：将来的な「設備投資（負荷の増設・容量変更）」の計画

• 将来的に設備を増やす予定がある：
  直近は「部材更新」、設備投資のタイミングで「全更新」が賢い選択になります。

• 今後10年以内は設備投資の予定がない：
  設置年数や函体の状態に合わせて、「部材更新」か「全更新」を決定します。

3. 【パターン別】あなたに最適な更新プランの選び方

2つの軸から、3つのパターンで選び方を明確に示します。

パターンA：将来の設備投資予定なし ＋ 函体がしっかりしている

結論：【部材更新】で十分対応可能です！

• 状況：設置から15〜20年程度経過しており、部材更新を指摘されたが、函体はきれいで錆もない。今後、大きな機械の導入や建物の拡張予定はない。

• 判断の理由：函体が健全であれば、外枠を丸ごと買い替える必要はありません。劣化したLBSやコンデンサなど、寿命を迎えた主要な部品だけを交換することで、キュービクルの寿命を10〜15年引き延ばすことができます。全更新に比べて費用を数分の一に抑えられます。

パターンB：数年後に設備投資の計画あり ＋ 函体がしっかりしている

結論：【部材更新】で当面を乗り切り、将来に備えるのが吉！

• 状況：設置から15〜22年程度経過。数年後に工場のライン増設やEV充電器の大量導入など計画あり。函体はしっかりしている。

• 判断の理由：現状の容量で全更新してしまうと、数年後の設備投資の際に「容量が足りない」事態にも。ここでは、最低限必要な部品だけを部材更新で新しくし、数年後の本格的な設備投資に合わせて「全更新」するのが無駄のない計画です。

パターンC：設置20年以上 ＋ 函体に錆や劣化がある（設備投資予定なし）

結論：【キュービクル全更新（一式更新）】を強くお勧めします！

• 状況：設置から20年以上経過。雨風で函体下部や屋根部分に錆が目立ち、一部に隙間や腐食がある。今後10年間は大きな設備投資の予定はない。

• 判断の理由：この状況で「部材更新」だけは極めて危険。外箱に穴があれば重大な波及事故リスクを排除できません。ここで最新の省エネ型キュービクルに一式更新してしまうことで、長期にわたる安心が得られます。最新の変圧器は電力損失も削減され、電気代削減にも。

4. 「部材更新」と「全更新」のメリット・デメリット比較

5. まとめ：適切な更新方法を見極めるために

キュービクルの更新は、「言われたからすべて新品にする」という単純なものではありません。

• 函体（ハコ）の強度や錆の状態はどうなっているか？

• 今後、会社の事業計画として設備投資（電力使用量の変化）はあるか？

この2つの視点を軸に整理すれば、「部材更新でコストを賢く抑えるべきか」、それとも「全更新で一気に安全と省エネを手に入れるべきか」の正解が見えてきます。

「うちのキュービクルはどっちが良いんだろう？」「点検報告書を見ても判断がつかない」という場合は、電気設備の専門知識を持つプロフェッショナルに相談し、現地調査を行ってもらうのが確実な近道です。計画的なメンテナンスと適切な更新方法の選択により、安全でコストパフォーマンスの高い施設経営を実現しましょう。

お問い合わせ・見積依頼・その他ご相談窓口

小川電機株式会社 担当：前田（1級電気施工管理技士）
どのような状況でも丁寧に対応いたします。まずはお気軽にご連絡ください。
専門資格を持つ担当者が直接お話を伺います。

• フリーダイヤル：0120-855-086

• お気軽にご相談ください。皆様からのお問い合わせを心よりお待ちしております。

また、当社の電気設備専門メディア 「電気設備ドットコム」 でも、インフラ設備の維持管理や最新の法改正に関するお役立ち情報を発信しています。ぜひ合わせてご覧ください。
