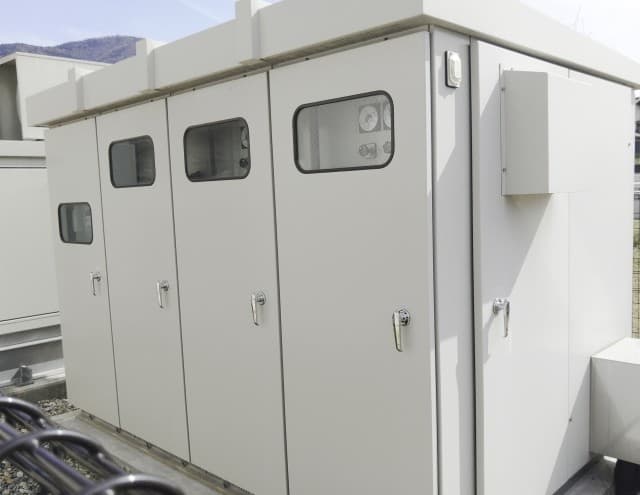

キュービクルの更新時期はどう調べる？現場でできる5つの確認手順と費用相場を解説

1. キュービクルの更新時期（寿命）は「15〜20年」が目安

施設や工場の安全な電力供給を担うキュービクルの更新推奨時期は、一般的に15年〜20年とされています。

税法上の法定耐用年数は15年と定められていますが、使用環境やメンテナンス状態によって実際の劣化状況は異なります。もし交換を怠って波及事故を起こしてしまった場合、多額の損害賠償や営業停止など、企業の信頼を揺るがす深刻な事態に陥る恐れがあります。

2. キュービクルの更新時期を調べる5つの手順

専門知識がなくても、現場で今すぐ更新時期を把握できる5つのチェック手順を紹介します。

手順①：銘板（型式プレート）で「製造年」を確認する

本体の外側や扉の内側に貼られている金属製の「銘板」を確認してください。そこに刻印されている製造年月から15年以上が経過している場合は、更新の検討時期です。

手順②：内部機器ごとの「推奨更新年数」をチェックする

キュービクル全体のケースが無事でも、内部の主要機器ごとに寿命が異なります。

• 変圧器（トランス）： 約 15〜20 年

• 高圧真空遮断器（VCB）： 約 15 年

• 高圧交流負荷開閉器（LBS）： 約 10〜15 年

• 避雷器（LA）： 約 15 年

• 高圧進相コンデンサ： 約 15 年

• 直流電源装置（バッテリー）： 約 5〜7 年

手順③：「年次点検報告書」の所見欄を読み直す

委託している電気保安協会や電気管理技術者から毎年届く「年次点検報告書」を確認しましょう。「経年劣化」「次回更新の推奨」といった指摘事項や判定ランクが記載されていれば、それが更新の合図です。

手順④：設置環境による劣化の早まりを考慮する

屋外・屋上設置（雨風や直射日光）、沿岸部（塩害）、粉塵や油分が多い工場内では、標準寿命よりも早く腐食や劣化が進むケースがあります。

手順⑤：低濃度PCBの有無を確認する

昭和50年代以前に製造された古いキュービクルには、有害物質であるPCB（ポリ塩化ビニル）が含まれている可能性があります。該当する場合は法令に基づく処分義務が発生するため、早急な調査が必要です。

3. 見逃し厳禁！更新時期が近い危険なサイン

経過年数にかかわらず、以下の異常が見られた場合は速やかな点検・交換が必要です。

• 異音・異臭： 「ジジジ…」という放電音や、焦げくさい匂い

• 外観の劣化： キャビネット全体の著しいサビ、変形、水漏れ

• 測定値の低下： 点検時に「絶縁抵抗値」の低下が指摘された

• 誤作動： ブレーカーや保護継電器が頻繁に落ちる

4. キュービクル更新時の費用相場とスケジュール

更新費用は設備容量（kVA）によって大きく変わります。

機器の発注から施工完了までは3ヶ月〜半年の期間が必要です。

また、工事当日は一時的な停電を伴うため、休業日や稼働ラインの調整を含めた計画を早めに立てましょう。

まとめ：早めの確認と計画的な更新で事故を未然に防ごう

キュービクルの更新時期を調べる第一歩は、「銘板の製造年」と「年次点検報告書」を確認することです。

突発的な事故が起きてからでは修繕費用も事業リスクも増大します。まずは現在の設置状況を確認し、時期が近づいている場合は信頼できる電気管理技術者や専門業者へ相談しましょう。
