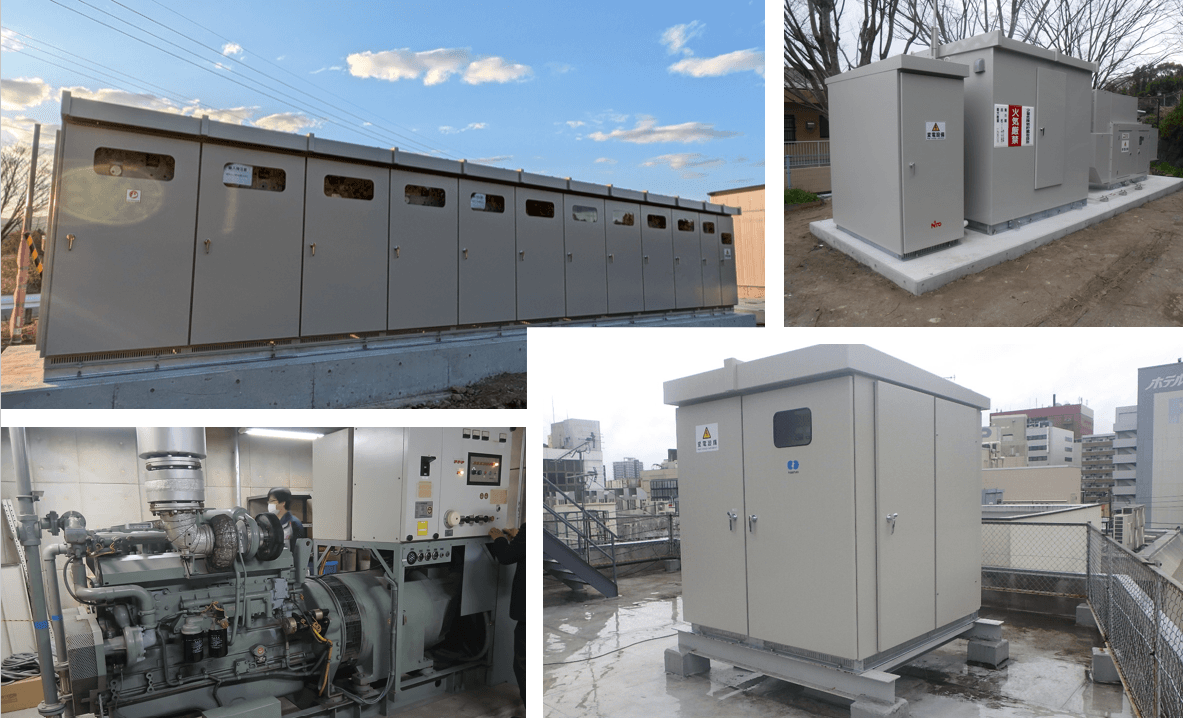

キュービクルと非常用発電機の更新時期：20年超を見据えた周年計画と資金確保の重要性

キュービクルと非常用発電機の更新時期：20年超を見据えた周年計画と資金確保の重要性

ビルや工場、商業施設などの建物維持管理において、電気インフラの安定稼働は最優先事項の一つです。その中核を担うのが、電力会社から送られてくる高圧電力を施設内で使える電圧に変換する「キュービクル（高圧受電設備）」と、万が一の停電時に防災設備や重要負荷へ電力を供給する「非常用発電機」です。

これら2つの設備は、施設の「心臓」と「バックアップ」という密接な関係にありながら、日々のメンテナンスにおいては同じ電気主任技術者様が一括して管理されているケースがほとんどです。しかし、日常の管理がスムーズであるからこそ、見落とされがちなのが「将来の更新時期とそれに伴う巨額の費用問題」です。

本記事では、キュービクルと非常用発電機の寿命や法定耐用年数の真実、両設備が連携するメカニズム、そしてなぜ「20年を過ぎる前」に周年計画を立てて資金を確保しなければならないのかを、専門的な視点から詳しく解説します。

1. キュービクルと非常用発電機の基礎知識と共通点

まずは、今回スポットを当てる2つの設備がどのような役割を持ち、なぜセットで語られることが多いのか、その基本と共通点を確認しておきましょう。

キュービクルの役割

キュービクル式高圧受電設備は、発電所から送られてくる6,600Vという高電圧の電気を、施設内の照明やコンセント、機械類で使用できる100Vや200Vに変圧する機器一式を金属製の箱（キュービクル）に収めたものです。契約電力が50kW以上となる中大規模の施設には、必ずと言っていいほど設置されています。

非常用発電機の役割

非常用発電機は、地震や台風などの災害、あるいは予期せぬ事故によって電力会社からの送電がストップ（通常電源が喪失）した際に、自動的に起動して電力を供給する設備です。特に消防法や建築基準法で設置が義務付けられている「防災用」の発電機は、スプリンクラーや消火栓ポンプ、排煙設備、非常用エレベーターなどを動かすための命綱となります。

なぜ同じ主任技術者が管理するのか？

電気事業法に基づき、高圧受電設備を設置している施設では「電気主任技術者」を選任（または外部委託）しなければなりません。保安規定に則り、月次点検や年次点検を行うのが主任技術者の役割です。

非常用発電機もまた、電気事業法における「自家用電気工作物」に該当するため、キュービクルと同様に電気主任技術者の管理下に置かれます。また、非常用発電機は単体で動くだけでなく、キュービクル内の遮断器や盤と連動して動作するため、電気回路として一つのシステムを構成しています。そのため、自ずと同じ主任技術者様が両方の設備を統括して見守ることになるのです。

2. 誰もが知っておくべき「耐用年数」と「実際の更新時期」のギャップ

多くの設備管理担当者様やオーナー様を悩ませるのが、「法定耐用年数」と「実際の寿命（更新時期）」のズレです。ここを誤解していると、突然の設備トラブルや予算不足に直面することになります。

法定耐用年数はどちらも「15年」

税法上で定められている減価償却の基準となる「法定耐用年数」は、キュービクル、非常用発電機ともに15年と定められています。これはあくまで「税制上の資産価値がなくなる期間」であり、15年が経過した瞬間に機械が壊れて使えなくなるという意味ではありません。しかし、国が定めた一つの目安として、15年を過ぎたあたりから資産的な価値だけでなく、機械的な信頼性も低下し始めるというシグナルにはなります。

メーカー推奨の更新時期と「20年〜25年」という限界値

各機器メーカー（日本電機工業会など）が推奨する標準的な更新周期は、一般的に15年〜20年とされています。しかし、適切なメンテナンス（消耗品の交換や清掃など）を継続している場合、実際には20年〜25年にわたって稼働し続けているケースが非常に多いのが実態です。

「まだ動いているから大丈夫」と、25年近くそのまま使い続けてしまう施設も少なくありません。しかし、20年を超えた設備には以下のような目に見えないリスクが急激に高まります。

• 部品供給のストップ（廃番リスク）：

メーカーの部品保有期間は製造終了から10年〜15年程度です。20年を過ぎると、万が一故障した際に「交換する制御基板がない」「動かすためのリレー（継電器）が手に入らない」という事態に陥り、修理不能による長期停電や法令違反を招く恐れがあります。

• 経年劣化による絶縁低下と事故リスク：

キュービクル内のトランス（変圧器）やコンデンサ、非常用発電機のエンジン部品やジェネレーターは、外見が綺麗であっても内部の絶縁体やゴム類が確実に劣化しています。これが原因で「波及事故（自社の事故で地域の停電を引き起こすこと）」を起こした場合、多額の損害賠償を請求されるリスクもあります。

3. 通常電源から非常用電源への「スムーズな切り替わり」のメカニズム

キュービクルと非常用発電機が、日頃からどのように連携しているかを知ることは、なぜこの2つの設備を同時に、かつ入念にメンテナンス・更新しなければならないかの理解に繋がります。

普段、施設は電力会社からの通常電源（商用電源）で動いています。このとき、非常用発電機は静かに待機しています。しかし、災害などで停電が発生すると、システムは一瞬にして以下のような緊迫した連携動作を自動で行います。

1. 停電の検知：

キュービクル内にある「不足電圧継電器（UVR）」というセンサーが、通常電源の電圧低下（停電）を瞬時に検知します。

2. 起動信号の送信：

検知された信号が、非常用発電機の制御盤へと送られ、発電機のエンジンが自動でセルモーターを回して起動します。

3. 電圧の確立：

起動した非常用発電機が、規定の回転数に達し、必要な電圧（例えば三相200Vや400Vなど）を安定して発生させます。

4. 電源の切り替え（ATSの作動）：

ここが最も重要なポイントです。キュービクル側、あるいは切り替え盤内にある「自動電源切替開閉器（ATS）」が作動し、これまで繋がっていた通常電源の回路を遮断し、非常用発電機からの回路へとスムーズに切り替えます。

この一連の動作は、わずか40秒以内（スプリンクラー等の防災設備用であれば法令で定められた時間内）で行われなければなりません。

どちらか一方が古くても機能しない

もし、キュービクル内の継電器（UVR）や切り替えスイッチ（ATS）が経年劣化で固着していたらどうなるでしょうか？ 発電機がいくら新しくても、停電を検知できなかったり、回路が切り替わらなかったりして、施設は真っ暗なままになります。

逆に、キュービクルが最新であっても、非常用発電機のエンジンが20年以上前の未メンテナンス状態で、いざという時にかからなければ意味がありません。

このように、「通常電源から非常用電源へのスムーズな切り替わり」は、2つの設備がどちらも健全であって初めて成立するコンビネーションなのです。だからこそ、同じ主任技術者様が両方を目配りし、更新時期も足並みを揃えて検討する必要があります。

4. 更新時期が重なる恐怖と、高額な費用という現実

キュービクルと非常用発電機は、建物の新築時に同時に設置されることがほとんどです。つまり、「法定耐用年数（15年）」も「実際の寿命（20年〜25年）」も、まったく同じタイミングでやってくるということを意味します。

ここに、多くのオーナー様や管理組合様が陥る「罠」があります。それは、どちらの設備も更新には莫大な費用がかかるという点です。

概算費用シミュレーション

施設の規模や容量（kVA）、設置場所（屋上、地下、屋外など）によって金額は大きく変動しますが、一般的な目安として以下のような費用が必要になります。

仮に、中規模のオフィスビルや工場で、キュービクルの更新に700万円、非常用発電機の更新に800万円がかかるとしましょう。

これらが同時に寿命を迎えた場合、一度に1,500万円以上の支出を迫られることになります。

何の準備もしていない状態で、ある日突然、主任技術者から「どちらも20年を過ぎて限界です。次の停電点検で壊れたら部品がありません。合わせて1,500万円の更新工事が必要です」と告げられたらどうでしょうか。多くの企業やオーナー様が「そんな急に大きなキャッシュは出せない」と頭を抱えることになってしまいます。結果として工事を先延ばしにし、リスクを抱えたまま危険な運用を続けるという悪循環に陥るのです。

5. 20年を過ぎる前に実践すべき「周年計画」と「資金確保」

こうした「突然の巨額出費による経営へのダメージ」を防ぐためには、設備が寿命を迎えるずっと前、具体的には設置から15年を過ぎ、20年を迎える前までの期間に、計画的なアプローチを開始することが不可欠です。これが「周年計画」の考え方です。

① 15年目を過ぎたら「中長期修繕計画」への組み込み

多くの施設では、外壁塗装や屋上防水の修繕計画は立てていても、電気設備の更新計画が抜け落ちています。法定耐用年数である15年を迎えたタイミングで、今後5年〜10年の間に発生する「キュービクル・発電機更新プロジェクト」を会社の修繕計画に正式に組み込みましょう。

② 年次ごとの段階的な資金の積立（資金確保）

例えば、20年目に1,500万円の費用が必要になると予測される場合、15年目からの5年間で毎年300万円ずつ減価償却の枠を超えて手元資金をプール（積み立て）していく、あるいは修繕引当金を計上していくといった財務的な準備を行います。一度に1,500万円を出すのは大変ですが、計画的な積立であれば経営へのインパクトを最小限に抑えられます。

③ 更新タイミングの「ずらし」の検討

どうしても資金繰りの関係で同時施工が難しい場合は、主任技術者様と相談の上、劣化状況を考慮して「今年はまずキュービクルの主要部品（トランスや遮断器）を先行して交換し、2年後に非常用発電機を更新する」といった、時期をあえてずらすステップ更新計画を立てることも有効です（ただし、足場代やクレーン車のチャーター費用、停電調整の手間などを考えると、同時施工の方がトータルコストが安くなるケースも多いため、比較検討が必要です）。

6. コストを最適化するための「設備見直し（適正化）」という視点

周年計画を立てる際、ただ「古いものをそのまま同じ新品に変える」だけでは、もったいないケースがあります。実は、ここに大きなコスト削減（省エネ・イニシャルコスト低減）のチャンスが隠されているからです。

建物を建ててから20年が経過する中で、施設の運営状況が変わっていることはよくあります。

• 「昔は工場としてフル稼働していたが、今は一部を倉庫にしていて電気をあまり使わない」

• 「テナントが入れ替わり、オフィス中心になって電気使用量が激減した」

• 「館内の照明をすべてLEDに変えたため、全体のデマンド（最大需要電力）が下がった」

このような場合、20年前に設置した大容量のキュービクルや非常用発電機は、現在の施設にとって「オーバースペック（大きすぎる）」状態になっています。

ダウンサイジング（設備縮小）のメリット

更新のタイミングで、現在の実際の電気使用量に合わせて設備を小さくする（ダウンサイジングする）ことで、以下のような劇的なメリットが生まれます。

• イニシャルコスト（購入・工事費）の抑制：

トランスの容量を下げたり、発電機のkVA数を落としたりすることで、機器本体の価格が数百万円単位で安くなります。

• ランニングコスト（電気代・維持費）の削減：

キュービクルのトランスは、電気を使っていなくても常に「無負荷損（待機電力のようなもの）」というロスが発生しています。これを現在の適正規模に変え、さらに最新の省エネ型トランス（トップランナー油入変圧器など）を導入することで、毎月の基本料金や電気代を大きく削減できます。また、非常用発電機も小型化すれば、定期点検時の消耗品代や燃料費を抑えられます。

だからこそ、主任技術者様からの指摘をそのまま鵜呑みにして同容量で相見積もりを取るだけでなく、「今の我が社に最適なサイズはどれくらいだろうか？」という初期診断からスタートすることが、本当の意味での賢い周年計画と言えます。

7. まとめ：信頼できる専門パートナー選びが成功の鍵

キュービクルと非常用発電機は、施設の安全を支える表裏一体のパートナーです。どちらも法定耐用年数は15年、実際の更新目安は20年〜25年ですが、20年を過ぎてからの放置は致命的なリスクを伴います。高額な費用が必要となるからこそ、20年を過ぎる前に長期的な視点で「周年計画」を立て、資金を確保し、現在の使用状況に合わせた設備の見直し（適正化）を行うことが、企業の経営基盤を揺るがさないための鉄則です。

しかし、「何から手をつけていいかわからない」「今の容量が適正か判断できない」という方も多いのではないでしょうか。また、既存の管理会社やメーカーから出てきた更新見積もりが高額で、途方に暮れてしまうケースも少なくありません。

そんな時は、電気の専門知識を持ち、施工から見直しまでワンストップで対応できる信頼できる業者に直接相談することが、コスト削減と安心への一番の近道です。
