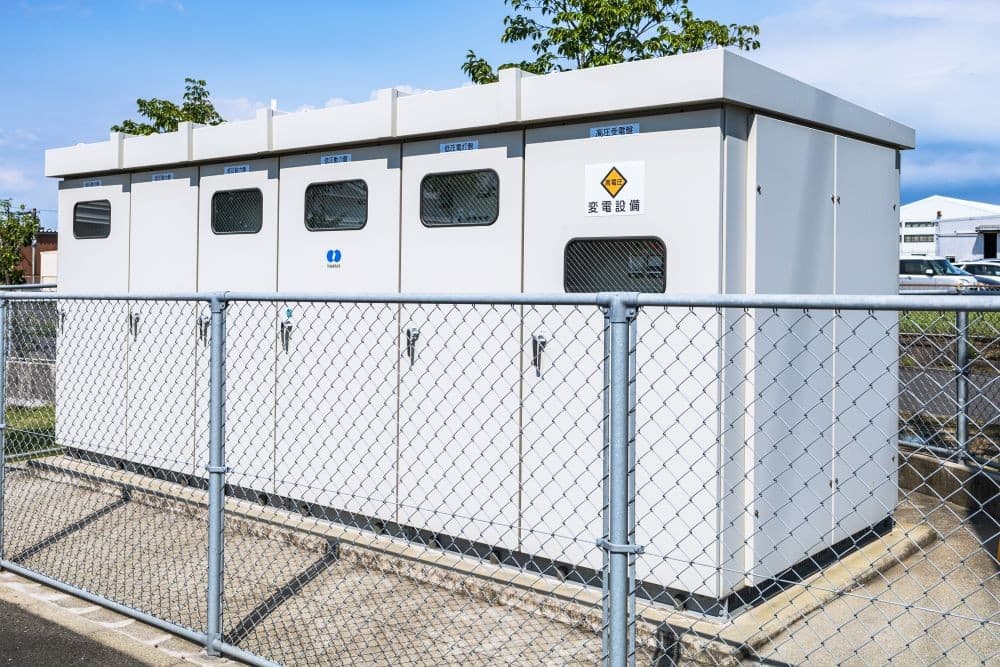

キュービクル本体はどこへ置くのが良いのか？

キュービクルとは？

キュービクルは、高圧電力（6,600V）を低圧（100V・200V）に変換する受変電設備です。正式には「キュービクル式高圧受電設備」と呼ばれ、主に以下の機器が一体化されています。

• 高圧受電盤

• 変圧器（トランス）

• ブレーカー

• コンデンサ

• 保護継電器

• 計器類

施設全体に電気を供給する“心臓部”の役割を果たすため、設置場所によって設備寿命・安全性・停電リスク・メンテナンスコスト・将来の更新費用が大きく左右されます。

キュービクル設置場所選定の重要性

設置場所によって、以下のような問題が発生します。

• 漏電

• 停電

• 熱暴走

• 機器劣化

• 点検不能

• 感電事故

• 更新工事困難

設置場所の選定は非常に重要です。

キュービクル設置で最も重要な5つのポイント

1. 水害・浸水リスクが低い場所

• 冠水時の全館停電や設備損壊、復旧長期化など多大な被害につながる

• 地下・半地下・川沿い・海抜の低い地域・排水不良エリアは要注意

• 過去に被害のない場所でも油断禁物

推奨方法：

• 基礎嵩上げ

• ハザードマップ確認

• 1階でも高い位置への設置

• 排水経路確保

2. 熱がこもらない場所

• 風通しが悪いと内部温度上昇や機器寿命低下のリスク

• 壁際・狭小スペース・屋内密閉空間・空調熱集中場所は避ける

理想環境：

• 十分な離隔距離

• 通風の確保

• 直射日光を避ける

• 屋根設置を検討

3. メンテナンスしやすい場所

• 定期点検が法律で義務付けられている

• 点検車両が入れない・扉が開かない・荷物が多い場所は危険

• 将来の更新、クレーン搬入・重機搬入・トランス交換経路も考慮

推奨スペース：

• 前面：1.5m以上

• 側面：0.6m以上

• 上部：十分な空間

4. 車両接触リスクが少ない場所

• フォークリフトやトラックによる事故多数

• バック事故・荷崩れ衝突などにも注意

対策：

• ガードパイプや防護柵の設置

• 車路から離す

• 死角を避ける

5. 将来の増設・更新を考慮

• EV充電器、空調、太陽光連携など増設余地が必要

• 初めから余裕ある配置で将来対応コスト削減

ポイント：

• 増設スペース確保

• ケーブルルート・重機搬入経路確保

• 更新時の停電計画策定

屋外設置と屋内設置の比較

よくある失敗例

• 駐車場ギリギリ設置： 車両事故が多発

• 建物裏の狭小スペース： 点検・更新不能

• 排水不良エリア： 浸水リスク大

• 将来増設を考慮せず： 数年後に全面入替、大きな費用負担

設置は「電気＋建築＋防災」視点で

単なる電気工事ではなく、建築計画、防災対策、BCP、メンテナンス、更新性など総合的に考慮が必要です。
停電＝事業停止となるため、経営リスク対策としても設置場所選定は重要です。

まとめ｜安全・点検・将来性を考えた設置場所選定

• 水害リスク

• 放熱性

• 点検しやすさ

• 安全性

• 更新性

以上の観点から、専門会社だけでなく建築・防災・保守管理の各分野と連携し、最適な設置場所を検討しましょう。それが長期的なコスト削減と安全確保につながります。
