「キュービクル現地組み立て」の仕組みと注意点！

「キュービクル現地組み立て」の仕組みと注意点！
〜狭小地・地下・屋上での更新を成功させるための完全ガイド〜

1. なぜ「現地組み立て」が必要になるのか？

キュービクルの更新計画を立てる際、最も頭を悩ませる問題の一つが「搬入経路」です。

「既設を設置した時はクレーンが届いたけれど、今は隣にビルが建って入らない」「地下にある受変電室への入り口が狭すぎて、完成品が物理的に通らない」……。そんな絶望的な状況を打破する最終手段が、今回ご紹介する「現地組み立て（ノックダウン方式）」です。

通常、キュービクルはメーカーの工場で箱（筐体）の中にトランス、コンデンサ、ブレーカーなどを全て組み込み、配線まで完了させた「完成品」の状態で出荷されます。これをトラックで運び、クレーンやフォークリフトで据え付けるのが一般的です。

• 増築による通路の消失: 設置当時は空き地だった場所に建物が建ち、搬入路が人一人通れる幅しかなくなった。

• 地下受変電室: 階段やエレベーターしかなく、開口部がキュービクルの外形寸法より小さい。

• 屋上設置の制約: 道路交通事情により大型クレーンが配置できず、部材を小分けにして揚重するしかない。

このような場合、既設は解体して「バラ」で持ち出せますが、新設は「バラバラの状態で運び込み、現場で組み上げる」という特殊な手法が必要になります。

2. 「現地組み立て」の驚きの工程と品質管理

1. 工場での「仮組み」と「工場検査」
   まず、メーカーの工場で一度、完成品として完全に組み上げます。 ここで絶縁耐力試験や動作試験などの厳しい「工場検査」を行い、製品として合格であることを証明します。これがなければ、電力会社への申請や安全性の担保ができません。

2. 解体とナンバリング
   検査合格後、現場へ搬入可能なサイズまで一度バラバラに解体します。この際、現場で迷わず再構築できるよう、部材の一つひとつに細かくナンバリングを施します。

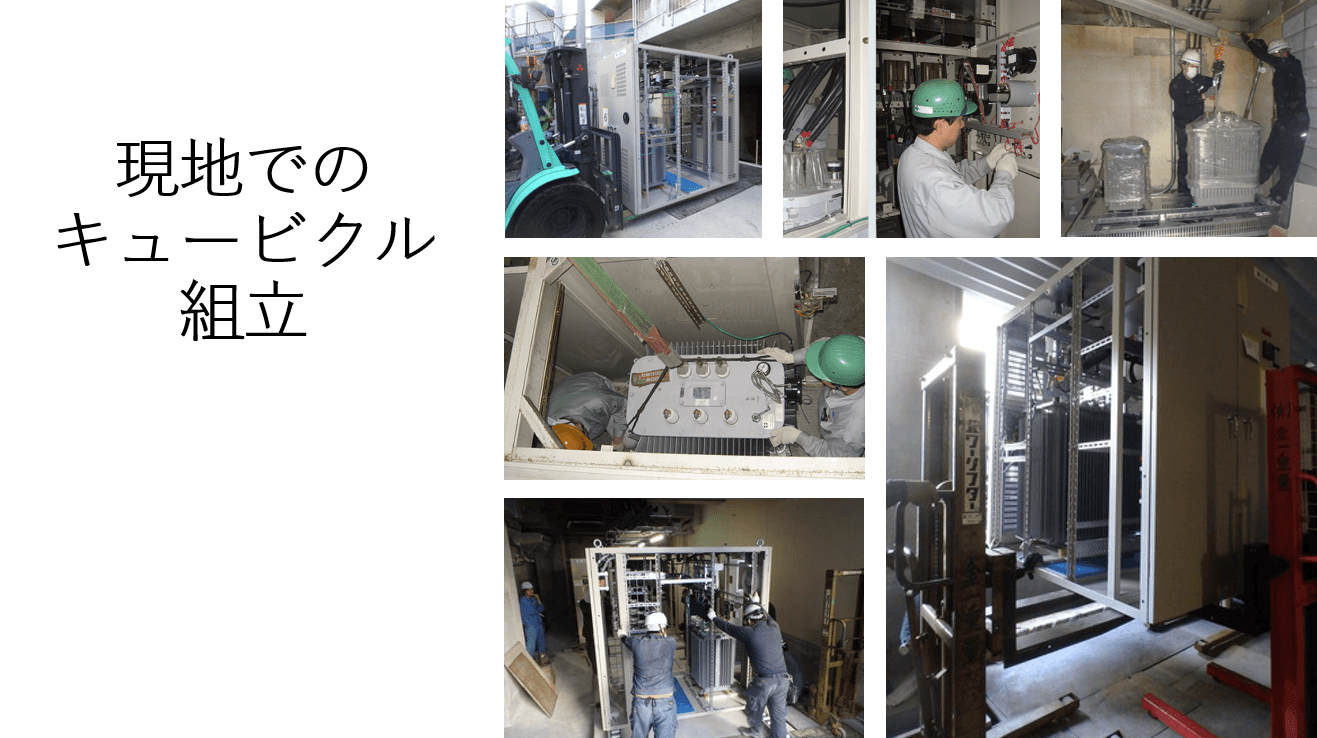

3. 搬入と現場復元
   バラバラになった部材（筐体のパネル、トランス本体、銅帯など）を現場へ運び込みます。その後、メーカーの熟練工が設計図通りに再度組み上げます。

4. 現地試験
   組み上がった後、搬入・組立過程で不具合が生じていないか、再度現地で試験を行い、ようやく引き渡しとなります。

3. コストが「2〜3倍」に跳ね上がる理由

現地組み立ての費用は通常工事の2〜3倍、場合によってはそれ以上になることもあります。これには明確な理由があります。

• 工数の重複: 「一度作って、壊して、また作る」という工程を踏むため、実質的に2回以上組み立てている計算になります。

• 人件費の高騰: 現場で組み立てを行うのは、工場ラインの作業員ではなく、高度な技術を持つメーカーの専門技術者です。出張費や拘束時間が大きく加算されます。

• 試験費用の二重発生: 工場と現場、両方で厳格な試験を行うための機材・人員コストがかかります。

4. 見落としがちな盲点：「重量屋さん」の役割

「メーカーが現地で組み立てる＝メーカーが全部運んでくれる」わけではありません。

通常、メーカーの責任範囲は「指定された据付場所において、届いている部材を組み上げること」です。トラックから荷を下ろし、迷路のような搬入経路を通って、地下や屋上の設置場所まで「部材を運ぶ」作業は、専門の「重量屋さん（重量物搬入業者）」の仕事となります。

• 重量屋さんの工賃: 小分けになったとはいえ、トランスなどは数百kg〜数トンの重さがあります。これを狭い通路で手運びしたり、台車を工夫して運ぶため、特殊な技術と人員が必要です。

• 養生費用: 搬入路の壁や床を傷つけないための徹底した養生費用も、通常のクレーン吊り込みより高額になります。

結果として、「メーカーへの支払額」＋「重量屋さんへの工賃」が合算され、総工費をさらに押し上げることになります。

5. その他の重要な注意点

• 納期に余裕を持つこと
  工程が複雑なため、標準製品に比べて納期が大幅に長くなります（数ヶ月〜半年以上の余裕が必要な場合もあります）。「壊れてから考える」では間に合いません。

• 作業スペースの確保
  現場で組み立てるには、キュービクル本体の設置スペースだけでなく、部材を広げておくための「仮置きスペース」が必要です。狭い現場では、このスペース確保が最大の課題になることもあります。

• 作業環境の整備（換気・照明）
  地下室などでの作業の場合、組み立て時の火気使用（溶接等、場合による）や、長時間の作業に耐えうる換気・照明設備が必要です。

6. まとめ：小川電機からのアドバイス

「現地組み立て」は、確かにコストも時間もかかります。しかし、「建物を取り壊さずに受電容量を確保できる」という点では、他に代えがたい究極の解決策です。

まずは、本当に現地組み立てしか方法がないのか、それとも「薄型キュービクル」への変更や、別の搬入路の開拓で対応できるのか、プロの目で診断することが重要です。

「入り口が狭くて、更新を諦めていた……」 そんなお悩みをお持ちの方は、ぜひ一度ご相談ください。1級電気工事施工管理技士の資格を持つ担当・前田が、現地調査からメーカー交渉、重量屋さんの手配まで、最適なプランをご提案いたします。
