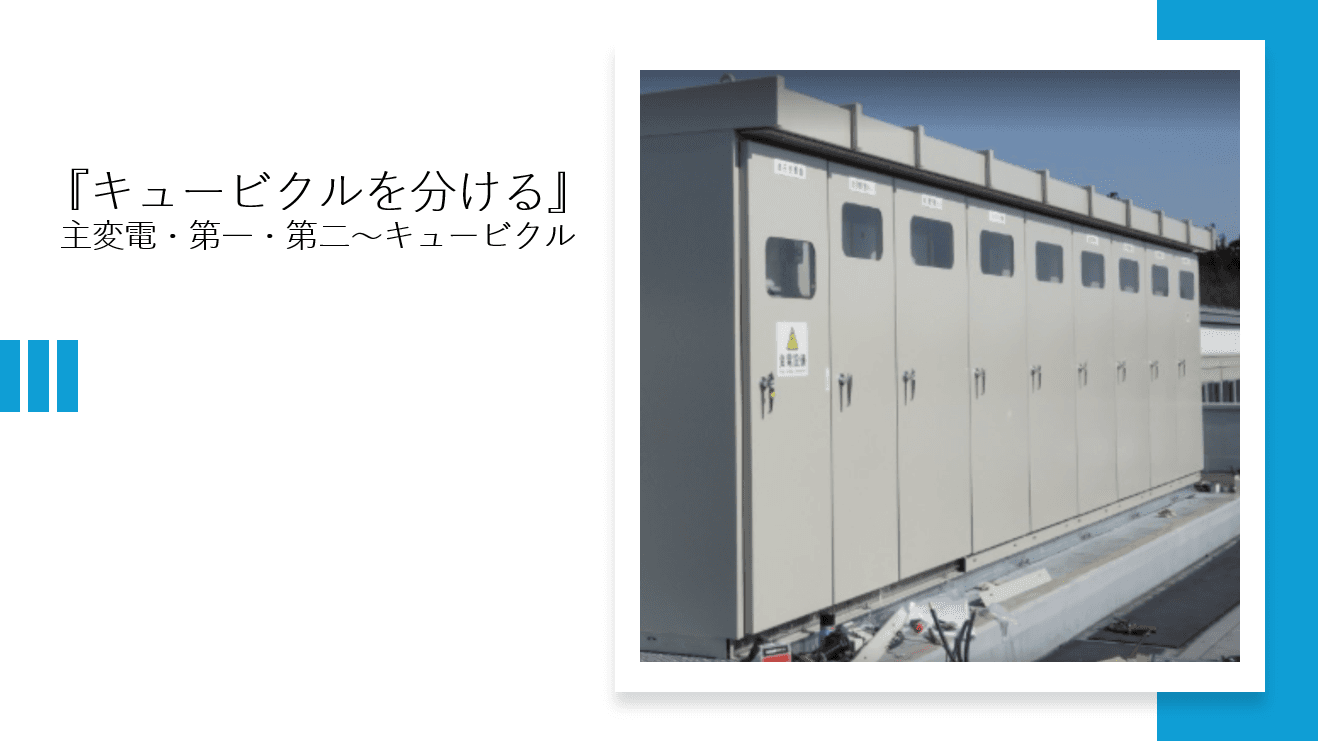

キュービクルを「分ける」という選択。第一・第二キュービクルの設計思想と運用上の重要ポイント

キュービクルを「分ける」という選択。第一・第二キュービクルの設計思想と運用上の重要ポイント

電気設備の心臓部とも言えるキュービクル（高圧受電設備）。通常、多くの中小規模施設では1台のキュービクルですべての負荷を賄うのが一般的ですが、大規模施設や複雑な増改築を経た現場では、「第一キュービクル」「第二キュービクル」と、設備を複数に分割して設置するケースが多々あります。

なぜあえて分割するのか。そこには電気の「1施設1引込」という原則と、施設の運用効率、そしてコストや物理的制約といった高度な判断が隠されています。本コラムでは、キュービクルを分割設置する場合の背景やメリット、設計上の注意点について、専門的な視点から詳しく解説します。

1. 原則は「1施設1引込」：なぜ分割が必要になるのか？

日本の電力供給制度において、同一敷地内・同一建物の施設に対しては「1施設1引込」が原則となっています。これは電力会社からの高圧ケーブルが1つのポイントで受電され、そこから施設内の各所へ分配されることを意味します。

しかし、物理的なキュービクル本体を1か所にまとめられない、あるいはまとめない方が合理的である場合、受電点に近いものを「第一（主）キュービクル」、そこから電力を送る先を「第二（子）キュービクル」として構成します。

分割が必要となる主なケース

• 増設・増築との重複：既設のキュービクルが更新時期を迎えた際、ちょうど新しい棟の増築計画が重なった場合。

• 電圧降下の対策：敷地が広大で、受電点から末端の負荷機器（エアコンや大型機械）までの距離が長すぎると、電圧が低下して機器の故障や効率低下を招きます。これを防ぐために負荷の近くに第ニキュービクルを置きます。

• 設置スペースの制約：1台で全電力を賄おうとすると巨大な筐体が必要になりますが、屋上や電気室にそれだけのスペースがない場合、小型化して分散配置します。

• 保安・非常用電源の分離：消防設備やサーバー等の重要設備を、一般の負荷とは別系統で管理したい場合。

2. 複数のキュービクルを構成する仕組み

複数台を設置する場合、電力の「流れ」を整理することが重要です。

「送り」と「受け」の構造

一般的には、まず電力会社の引込ケーブルを第一キュービクル（主受電盤）で受けます。ここで責任分界点（電力会社と施設側の境界）の管理を行い、メインの遮断器を介した後、予備の回路や専用の送り回路を使って第二キュービクルへ高圧（6,600V）のまま送電します。

この際、第二キュービクル側でも変圧を行い、そのエリアの低圧負荷（100V/200V）へと供給します。この構成により、太い低圧ケーブルを何百メートルも引き回す必要がなくなり、工事費の削減と送電ロスの低減を両立できるのです。

3. 分割設置のメリットと検討すべき「施設側の事情」

単に「置ける場所に置く」だけでなく、分割には明確な戦略的メリットがあります。

1. 既設更新と新設の切り分け
   既存のキュービクルが老朽化し、一方で新しい工場ラインや店舗棟が増設される場合、既存設備を無理に大型化して統合するよりも、既存は既存として更新し、新設エリアに最適化した第二キュービクルを設置する方が、工期を短縮でき、停電範囲を最小限に抑えられます。

2. 保守点検の柔軟性
   1台の巨大なキュービクルに集約されていると、点検時の年次停電ですべての電気が止まってしまいます。しかし、回路構成を工夫して分割していれば、「今日は第二エリアだけ点検する」といった、運用の柔軟性を持たせることが可能になります。

3. 災害対策とBCP（事業継続計画）
   非常用発電機や防災負荷を特定のキュービクルに集約させることで、災害時の電力供給ルートを明確化できます。例えば、第一キュービクルが浸水被害を受けても、高台にある第二キュービクル側で重要設備を維持するといった設計思想も考えられます。

4. 専門家が教える、分割設置時の注意点

キュービクルを分ける際には、単体設置の時以上に気を配るべき技術的ポイントがあります。

• 遮断容量の整合性：第一から第二へ送る場合、短絡事故が発生した際にどちらの遮断器が先に働くか（保護協調）の計算が不可欠です。

• 高圧ケーブルの布設ルート：建物間をまたぐ場合、地中埋設にするのか架空にするのか、またその際の許容電流の計算が必要です。

• 法令遵守：消防法や電気事業法に基づく「火災予防条例」により、設置場所や離隔距離が厳しく定められています。特に複数設置の場合は、それぞれの周囲に規定のスペースを確保しなければなりません。

まとめ：最適な受電設備は「将来のビジョン」から決まる

キュービクルを1台にするか、複数に分けるか。その正解は、現在の負荷容量だけでなく、数年後の増設計画や、メンテナンスのしやすさ、そして予算のバランスによって決まります。

特に「更新」と「増設」が重なる時期は、最もコストパフォーマンスの高い構成を見極めるチャンスです。安易に「今あるものを大きくする」のではなく、将来を見据えた「系統分離」を検討してみてはいかがでしょうか。
