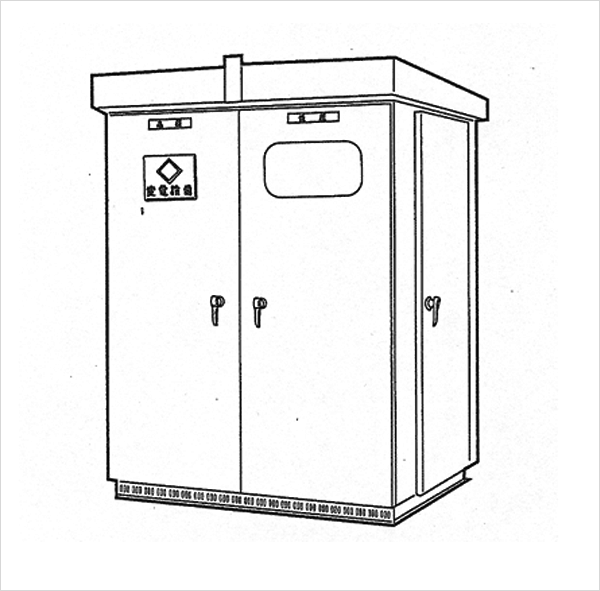

キュービクル屋上設置　耐震での建築構造どうなの

キュービクルを屋上に設置するメリットと耐震・建築構造の注意点

1. なぜ屋上設置？キュービクルを屋上に置くメリット

• 敷地の有効活用：地上部の駐車場や緑地スペースを削らずに済む。

• 水害（冠水）対策：ゲリラ豪雨や洪水時にも、1階や地下への浸水による停電リスクを回避できる。

• セキュリティと安全性の確保：関係者以外が近づけず、いたずらや事故の防止になる。

メリットは多いですが、建築構造（耐震性・重量）の面で注意点がいくつかあります。

2. キュービクル屋上設置時の「建築構造」と「耐震」の基本

2.1 建物の「構造計算（許容積載荷重）」をクリアしているか

• キュービクルは数トン～十数トンの重量になる。

• 日本の建築基準法では屋上の積載荷重は60kg/m2～180kg/m2で計算されることが多い。

• 適切な荷重分散が必須。

  • 大梁・小梁の上に配置

  • 鋼材やコンクリート基礎で「面」や「線」で荷重を分散

2.2 新耐震基準（1981年以降）と既存遡及

• 1981年以降の新耐震基準の建物は、構造検討がスムーズ。

• 旧耐震基準では補強や設置困難な場合もあるため注意。

3. 国土交通省の基準に準拠！求められる耐震設計

3.1 設計用震度（水平均衡震度）の考え方

• 屋上設置は「鞭振り現象」で揺れが増大。

• 設計用水平震度は1.0～1.5（建物や地域により異なる）。

• キュービクル自重の1倍～1.5倍の水平力に耐えられる固定が必要。

3.2 アンカーボルトの選定と計算

• アンカーボルトの太さ・本数・埋め込み深さを設計。

• せん断力・引抜力計算を行い、地震時の破損を防止。

4. 屋上設置で無視できない「防水」と「強風」対策

4.1 防水層を痛めない「基礎」の施工

• 防水層の再処理（水密性の確保）を徹底。

• 防水押さえコンクリート上の施工は、防水層が潰れないか検証。

4.2 台風・強風による「風圧力」への耐性

• 屋上は強風が吹き付けるため風圧力の計算が必須。

• 地震だけでなく台風など強風による横転・移動防止。

5. 導入検討から設置までの流れとチェックリスト

1. 建物の構造確認（図面・構造計算書の有無）

2. キュービクル重量・寸法・レイアウトの決定

3. 一級建築士等による構造検討（荷重・耐震計算）

4. 基礎設計（H鋼架台またはコンクリート基礎）および防水計画

5. 施工（クレーンによる揚重、基礎工事、本体据付、電気配線）

6. 自主検査・選任電気主任技術者による受電前検査

6. まとめ：安全な屋上設置には「建築」と「電気」の連携が不可欠

キュービクルの屋上設置は、敷地を有効活用できる合理的な方法ですが、数トンの重量物を建物最上部に載せるため、建築構造（耐震・荷重）への配慮は必須です。

必ず、構造計算ができる一級建築士や建築側の施工業者と電気工事業者が緊密に連携している専門業者に相談しましょう。

確実な構造検討と正しい耐震設計を行うことで、大地震にも強い、安心・安全な高圧受電環境を構築できます。
