キュービクル基礎とは？種類・構造・施工ポイントをわかりやすく解説

キュービクル基礎の役割

キュービクル基礎の役割は、設備荷重を確実に支えるだけではありません。地盤への荷重分散、設備の水平保持、雨水対策、耐震性の確保、メンテナンス性の向上など、

多くの役割を担っています。基礎精度が不十分だと、据付不良やアンカーボルトのズレ、扉の開閉不良、内部機器への負担など、さまざまなトラブルの原因になります。

また、屋外設置では基礎の高さ設定も重要です。地面に近すぎると雨水や泥はねの影響を受けやすく、設備の腐食や浸水リスクが高まります。

そのため、周辺の地盤高さや排水計画とあわせて基礎形状を決定する必要があります。

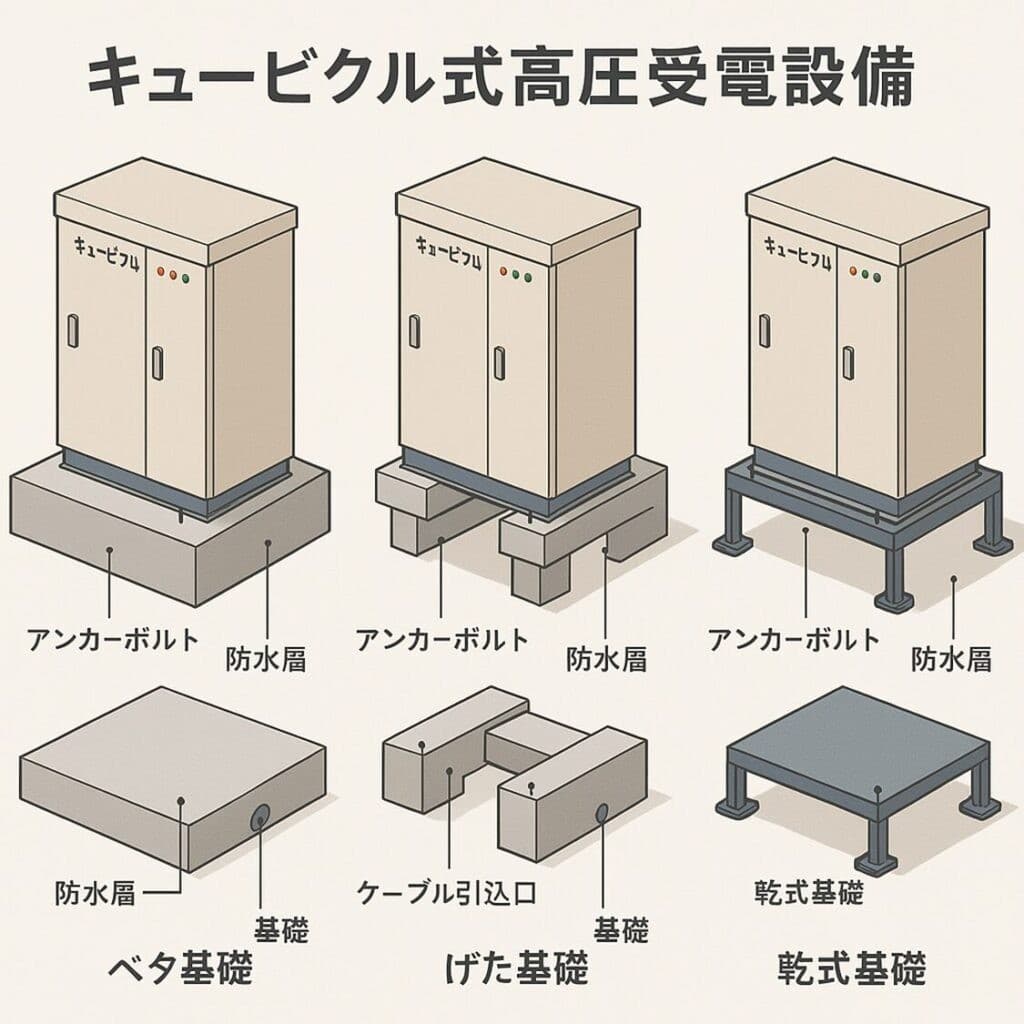

キュービクル基礎の種類

• 現場打ちコンクリート基礎
  敷地条件や配管位置に合わせやすく、自由度が高いのが特徴。複雑な現場や周囲条件に制約がある場合にも対応しやすいため、多くの現場で採用されています。

• プレキャスト基礎
  工場製作のため品質が安定しやすく、現場工期を短縮しやすいというメリット。ただし、搬入スペースや設置条件を事前に確認する必要があります。

現場状況に応じて、どちらの基礎が適しているかを判断します。

キュービクル基礎の設計ポイント

• キュービクルの重量、寸法、重心、アンカーボルト位置、ケーブル引込方向、地盤条件など総合的に確認

• 基礎強度不足は不同沈下やひび割れを引き起こす

• 地耐力不足の場合は砕石地業や地盤改良を検討

• アンカーボルトの施工精度が重要（メーカー図面と整合確認）

• 基礎天端のレベル精度の確保（水平不良は全体不具合の原因）

擁壁付近にキュービクル基礎を設置する際の注意点

• 地盤条件や土圧の影響を受けやすい

• 擁壁の安定性に注意（基礎位置・掘削深さを慎重に検討）

• 離隔、地盤の支持状況、安全性を総合的に確認

• 掘削による地盤の緩みに注意（擁壁支持力低下・沈下・ひび割れリスク）

• 現地調査、必要な構造確認や土木的検討を実施

• 悪い排水条件を改善（適切な水勾配、排水溝・側溝・暗渠排水設置）

• メンテナンススペースの確保（前面・側面・背面の離隔を考慮）

擁壁付近での対応方法

1. 現地寸法の正確な測量・既設擁壁の状況確認（勾配・段差・排水経路・劣化状況など）

2. 基礎位置を擁壁から離す、基礎形状の見直し、地盤改良、掘削範囲の最小化等の対応検討

3. キュービクル架台の採用や設置方向変更も有効

4. 擁壁に変状（ひび割れ・はらみ・排水不良）があれば先に補修や補強を実施

5. 安全を優先し、必要に応じて土木・構造の専門家と連携

キュービクル基礎工事を依頼する際のポイント

• 電気設備と土木・建築の両方に知見がある業者へ依頼

• 現地調査、設計確認、施工計画、据付まで一貫対応できる業者が望ましい

• 見積もり時に以下を明確に確認

  • 基礎寸法

  • 鉄筋仕様・コンクリート強度

  • アンカーボルト工事

  • 配管スリーブ

  • 残土処分

  • 搬入据付補助

  • 排水対策

  • 擁壁近接対応の有無

まとめ

キュービクル基礎は、設備を安全かつ長期的に運用するための重要な基盤です。荷重支持や耐震性、排水性、施工精度に加え、

擁壁付近の場合は地盤や掘削、離隔、保守性への配慮が欠かせません。

特に擁壁際での基礎工事は、現地条件に応じた慎重な判断と専門的対応が必要です。

安全で長持ちする設備環境を実現するためには、事前調査と適切な施工計画を徹底することが成功のポイントです。
