キュービクルは、電力会社から受けた高圧電力を建物で使える電気に変換し、安全に配電する重要な受電設備です。日本では1950年代に日本電機産業株式会社様がこの分野をスタートし、その後広く普及しました。電気使用量が50kWを超える場合は高圧契約が必要となり、自社で受電設備を管理する体制が求められます。現在は標準メーカーとカスタムメーカーがあり、同じ仕様でも企業基準により大きさや構成が異なる点に注意が必要です。
工場、病院、福祉施設、オフィスビル、商業施設などで見かけることの多いキュービクル。電気設備に関わる方であれば耳にしたことがあっても、「具体的に何をする設備なのか」「なぜ必要なのか」「どんな建物に設置されるのか」まで詳しく理解している方は意外と少なくありません。
キュービクルは、建物で使う電気を安全かつ安定的に供給するために欠かせない重要設備です。特に、一定以上の電気を使う事業所や施設では、高圧受電と深く関わるため、設備の役割だけでなく、法的な考え方や維持管理の責任についても知っておく必要があります。
本記事では、キュービクルの歴史、キュービクルとは何か、50kWを超えるとどうなるのか、メーカーの違いは何かというポイントを、わかりやすく整理して解説します。
キュービクルの普及は、日本では1950年代に日本電機産業株式会社様がこの分野をスタートされたことが大きな流れの一つとなり、その後、全国的に広がっていきました。
それ以前の受変電設備は、電気室内に各機器を個別設置する方式が一般的で、現場ごとの施工負担が大きく、広いスペースも必要でした。さらに、設計や施工品質が現場条件に左右されやすい面もあり、より安全で、より効率的な設備構成が求められていました。

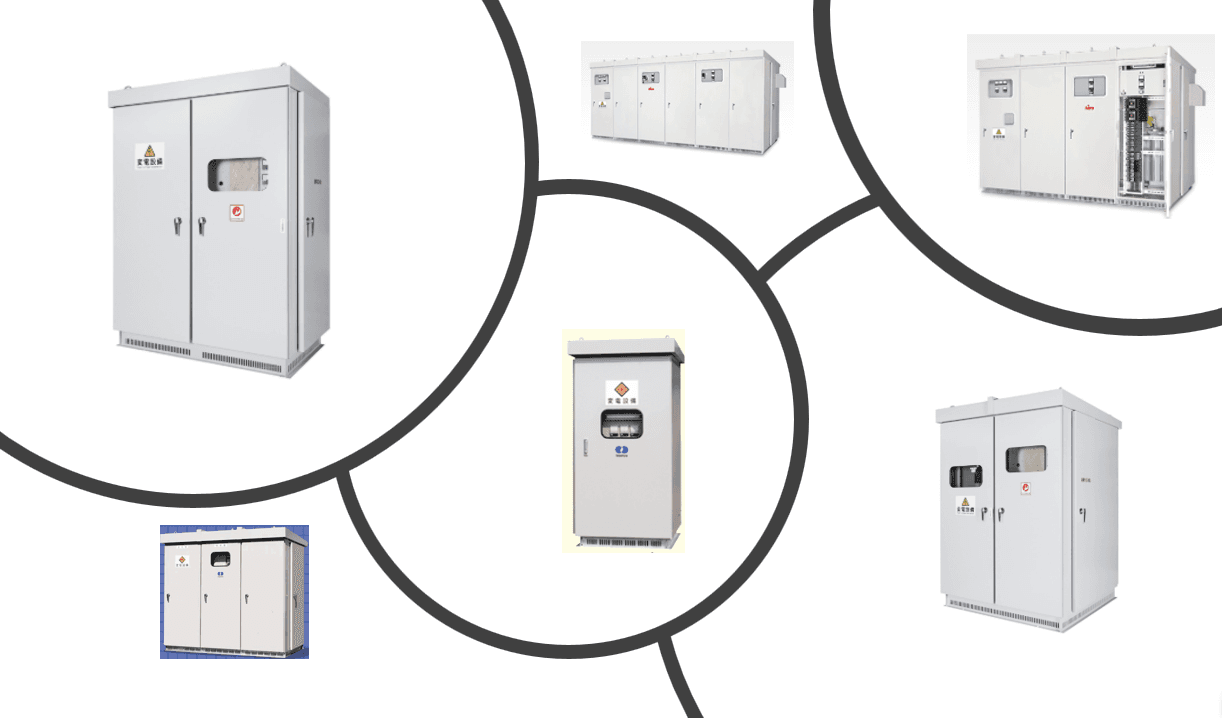

そこで普及していったのが、必要な機器を金属製の筐体の中にまとめたキュービクル式高圧受電設備です。受電に必要な開閉器、遮断器、変圧器、保護装置、計器類などをあらかじめ工場で組み込み、ユニット化した状態で現場へ搬入できるため、品質の安定化、省スペース化、施工の合理化、安全性向上といった多くのメリットが生まれました。
高度経済成長期になると、工場や大型施設を中心に電力需要が急増し、高圧受電設備の必要性も一気に高まります。その中でキュービクルは、建物の電気インフラを支える標準的な設備として定着していきました。現在でも、一定規模以上の建物においては非常に一般的な設備となっています。
では、キュービクルとは何かを簡単に言うと、
電力会社から送られてくる高圧の電気を受け取り、建物内で使用できる電気に変換し、安全に各設備へ配るための受電設備です。
私たちが建物の中で使っている照明、コンセント、空調設備、ポンプ、動力機器などは、そのまま高圧の電気を使っているわけではありません。電力会社から送られてくる高圧の電気を、建物側で受電し、使用しやすい電圧に変圧したうえで、必要な回路へ分配しています。この役割を担うのがキュービクルです。
キュービクルには、主に以下のような機能があります。
高圧の電気を受ける
電力会社から供給される高圧電力を建物側で受電します。
高圧の電気を低圧へ変圧する
そのままでは使えない高圧電力を、照明やコンセント、動力設備で使える電圧に変えます。
各設備へ電気を分配する
建物内の用途ごとに回路を分け、必要な場所へ安定して電気を供給します。
電気事故から設備を守る
漏電、短絡、過負荷、地絡などの異常が起こったときに、保護装置や遮断器が作動し、事故の拡大を防ぎます。
電気の状態を監視する
電流・電圧・異常の有無などを把握し、設備の健全性を維持します。
このようにキュービクルは、単なる箱型設備ではなく、建物全体の電力供給を支える中枢設備です。トラブルが起きれば、建物全体の停電や事業停止につながることもあるため、非常に重要な役割を担っています。
キュービクルを考えるうえで、よく出てくるのが50kWという数字です。
一般に、電気使用量が50kWを超える場合は高圧契約が必要になる規模とされ、低圧受電ではなく、高圧受電設備の導入が必要になるケースが基本となります。
つまり、使用する電気の規模が大きくなると、電力会社から高圧で受電し、建物側で受電設備を持って管理する形へ変わるということです。このときに必要になる代表的な設備がキュービクルです。
この50kWという境界は、建物の電気設備の考え方を大きく変えるポイントです。低圧受電であれば、受電設備の多くは比較的シンプルですが、高圧受電になると、自社で設備を保有し、維持管理していく責任が明確に生じます。
50kWを超えて高圧受電になると、単に契約区分が変わるだけではありません。
自社で受電設備を管理する体制が必要になるという点が大きな違いです。
高圧受電設備は、自家用電気工作物として扱われるため、技術基準への適合維持や保安管理が求められます。導入後は、設置して終わりではなく、次のような対応が重要になります。
定期点検の実施
異常時の対応体制の確保
経年劣化した機器の更新判断
保安管理体制の整備
事故防止のための予防保全
特に古いキュービクルでは、遮断器や変圧器の劣化、絶縁性能の低下、部品供給終了などの問題が起こることがあります。見た目に異常がなくても内部機器が老朽化していることもあるため、計画的な点検と更新が欠かせません。
高圧受電とは、電気を多く使えるようになる一方で、その設備を自社の責任で安全に維持する必要があるということでもあります。
現在のキュービクル製造メーカーは、大きく分けて標準メーカーとカスタムメーカーの2種類に分けて考えることができます。
標準メーカーは、あらかじめシリーズ化・規格化された仕様をベースに製造するタイプです。一定の標準設計があるため、品質が安定しやすく、納期やコスト面でメリットが出やすい傾向があります。比較的一般的な条件の新設や更新工事では、標準仕様の中で効率よく対応しやすいのが特徴です。
一方、カスタムメーカーは、現場の条件に合わせて柔軟に設計・製作するのが強みです。たとえば、設置スペースが限られている、搬入経路に制約がある、既設基礎を活用したい、特殊回路が必要、将来増設を見据えたい、といった案件ではカスタム対応が重要になります。
つまり、標準品が向く案件もあれば、現場条件によってはカスタム設計でなければ成立しない案件もあります。キュービクル選定では、単純に容量だけを見るのではなく、現場条件や保守性、将来性まで含めて検討することが大切です。
ここで意外と見落とされやすいのが、
標準メーカーであっても、メーカーごとの企業内基準によってキュービクルの大きさや構成が変わるという点です。
同じ受電容量、同じ回路数、同じような用途であっても、メーカーが違えば次のような点に差が出ることがあります。
外形寸法
扉の構造
機器の配置
保守スペースの考え方
配線余裕の取り方
将来改造を見据えた余裕設計
標準搭載機器の違い
たとえば、あるメーカーでは省スペース性を優先してコンパクトにまとめる一方、別のメーカーでは保守のしやすさを重視して、あえて大きめに設計することがあります。そのため、「前回と同じ容量だから同じ寸法で置けるはず」とは限りません。
特に更新工事では、既設基礎の寸法、ケーブルの立ち上がり位置、周辺離隔、搬入経路、扉の開閉スペースなど、実際に確認すべき項目が多くあります。容量だけで判断すると、設置段階で問題が出ることもあるため注意が必要です。
キュービクルは、建物の電力供給を支える非常に重要な設備です。
1950年代から国内で普及が進み、現在では多くの事業用建築物で採用される標準的な高圧受電設備となりました。
そしてその本質は、単に電気を受ける箱ではなく、受電・変圧・配電・保護・監視を一体で担うインフラ設備であるという点にあります。さらに、50kWを超える電気使用規模では高圧受電が関係し、自社で受電設備を維持管理していく視点が欠かせません。
また、メーカー選定においても、標準メーカーかカスタムメーカーかという違いだけでなく、標準メーカー同士でも企業内基準によって寸法や構成が異なるため、実際の導入・更新では専門的な確認が必要です。
