マンションのキュービクル（高圧受電設備）とは？

1. マンションにある「キュービクル」の基礎知識

仕組みと設置基準

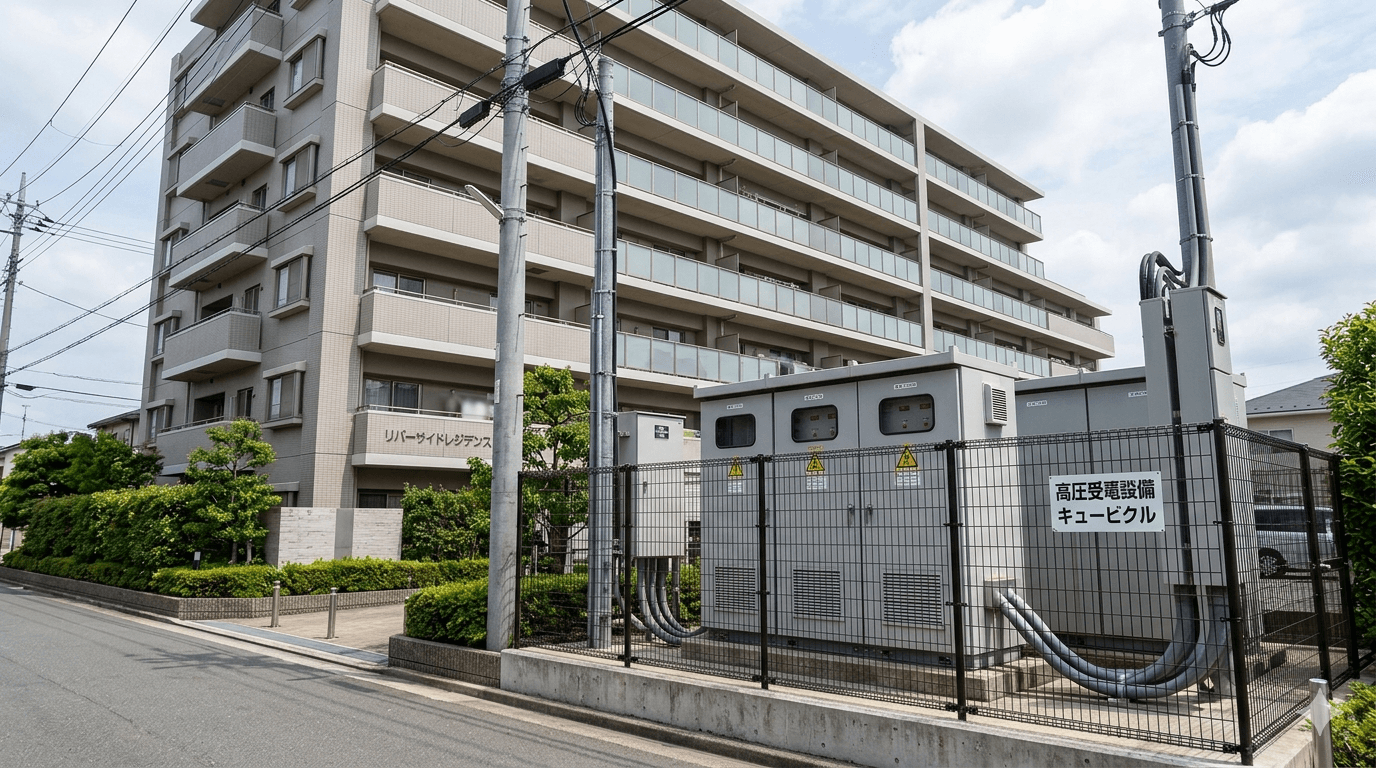

キュービクル（高圧受電設備）とは、電力会社から送られてくる6,600V（ボルト）の超高圧な電気を、各部屋で使える100Vや200Vに変圧する装置を一つに収めた金属製の箱です。

戸建て住宅は電柱のトランスで変圧された電気を引き込みますが、電気を多く消費する中〜大規模マンションでは、電気を「まとめ買い」して自前のキュービクルで変圧します。

法令上、「契約電力が50kW以上（目安としておよそ20〜30世帯以上）」のマンションには設置が義務付けられています。

メリットとデメリット

• メリット（電気代の削減）： 電気代の契約が「高圧契約」になるため、基本料金や単価が大幅に安くなります。

• 共用部（エレベーターや照明など）の維持費を劇的に抑えられます。

• デメリット（自己責任）： 電力会社の持ち物ではないため、故障時の修理や交換費用、法律で義務付けられた点検費用はすべてマンション側の自己負担となります。

2. キュービクルの寿命と交換費用の相場

長期修繕計画を進める上で、最も気になるのが「寿命」と「費用」です。

機器の寿命（交換周期）

キュービクル全体の寿命は20年〜25年ですが、内部の消耗品はそれ以前に寿命を迎えます。

本体価格の相場（※工事費用別途）

• 小規模（〜100kVA）：約350万〜400万円（20〜40世帯前後）

• 中規模（200kVA） ：約450万〜600万円（50〜120世帯前後）

• 大規模（300kVA〜）：約800万〜1,500万円（タワマンや大型団地）

★コスト削減の裏ワザ「中身更新」

外箱（エンクロージャー）のサビや劣化が少ない場合は、外箱を残して中の機器だけを入れ替える「中身更新（レトロフィット）」を選択すれば、費用を3〜4割抑えられます。

3. 更新工事費用を左右する「設置場所」の罠

キュービクルの更新には、本体代金のほかに「工事費用」がかかります。実は、設置場所によって工事費が文字通り桁違いに変わることがあります。

• ① 地上階の屋外（難易度：低〜中）

  作業スペースに大型クレーン車を横付けできれば、短時間でスムーズに完了し、最もコストを抑えられます。

• ② 建屋内・電気室（難易度：中〜高）

  クレーンが入らないため、台車等を使って人力やウィンチで少しずつ滑らせる「横引き作業」が発生し、人件費が加算されます。

• ③ 地下または屋上階（難易度：極めて高い）

  地下の場合は分解して搬入する「現地ノックダウン工法」が必要になる場合があり、屋上の場合は1日だけで数十万〜数百万円する超大型クレーン車のチャーター費が発生します。

• ④ 配線・配管ルートの劣化

  経年劣化で地中の高圧ケーブルを引き替える必要がある場合、掘削工事等で数百万円の追加となるケースがあります。

4. 法律で義務付けられている「法定点検」

電気事業法に基づき、有資格者による定期点検が義務付けられています。

• 月次点検（毎月〜3ヶ月ごと）： 電気を止めずに目視や計器でチェックします（生活への影響なし）。

• 年次点検（年に1回）： マンション全体を1〜2時間完全に止める「全館停電」で行います。エレベーター、給水ポンプ、Wi-Fiなどもすべて止まるため、住民への事前の周知徹底が不可欠です。

5. 【生の声】理事長・管理会社が語るリアルな現実

事例①：分譲マンション管理組合・A理事長

「築23年目で550万円の全交換見積もりが出て予算オーバーに。住民総会は大荒れでした。そこで相見積もりを取り、外箱を活かした『部分更新プラン』を提案してもらったことで、費用を380万円まで抑えて無事に合意形成ができました。一人で抱え込まずプロにセカンドオピニオンを求めるべきです」

事例②：賃貸マンションオーナー・B様

「年次点検の全館停電のアナウンスを掲示板だけで済ませたら、当日在宅ワーク中の入居者様から『大事なWeb会議が途絶えた！』『水が出ない！』と大クレーム。点検は住民への手厚い配慮とセットだと猛省しました」

事例③：マンション管理会社・C担当

「新築時から大手電気保安法人に言われるがままの費用を支払っていましたが、独立系の電気管理技術者へ見積もりを取り直したところ、保安品質は変わらないのに点検コストを年間約40%も削減できました」

6. まとめ：適切な維持管理と「相見積もり」が重要

マンションのキュービクルを安全に、安く維持するためのポイントは以下の通りです。

• 寿命は20〜25年。10〜15年目の部品交換を計画的に行う。

• 工事費用は「設置場所」や「配線ルート」で大きく変わる。

• 年次点検（全館停電）は住民への事前アナウンスを徹底する。

• 点検・交換費用は業者の言いなりにならず、必ず「相見積もり」を取る。

「今の点検費用は適正？」「交換見積もりが高すぎる」とお悩みなら、まずは定期点検報告書をご用意の上、お気軽に当社へご相談ください。
