『絶縁ワニスとは』電気設備の寿命を左右する!

絶縁ワニスとは？電気設備の寿命を左右する世界とその重要性

電気製品や産業用モータ、変電所のトランスなど、日々休みなく稼働する電気設備。その安全性と耐久性は、実は数ミクロンの「絶縁ワニス」という薄い膜によって支えられています。本記事では、普段目にはしないものの、電気工学や設備メンテナンスで不可欠な絶縁ワニスの役割や種類、使用箇所について解説します。

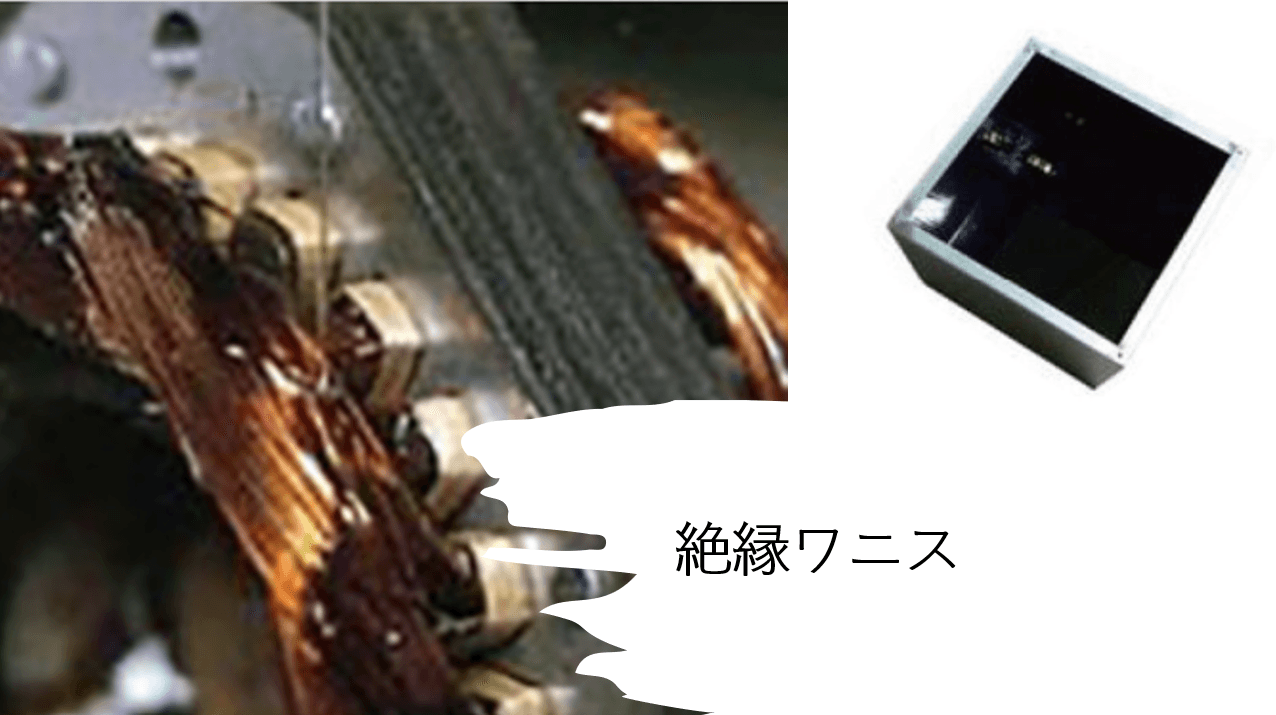

1. 絶縁ワニスとは何か？

絶縁ワニスは、一言でいえば「電気を通さない性質（絶縁性）を持つ特殊な液体樹脂」です。モータやトランス内部には、銅線が何重にも巻かれたコイルがあり、互いに直接触れるとショート（短絡）が発生します。絶縁ワニスを塗布して乾燥・硬化させることで、漏電やショートを防ぎます。

絶縁ワニスに求められる4つの重要任務

1. 電気絶縁性の確保：導体間や導体と鉄心間の漏電防止。

2. 機械的固着：激しい振動に備え、コイルを硬化して摩耗や断線を防ぐ。

3. 放熱性の向上：コイルの隙間を埋めて放熱効率を高める。

4. 環境遮断（防湿・防錆）：湿気や埃、薬品から内部を保護。

2. 絶縁ワニスの種類と硬化のメカニズム

硬化方法による分類

• 加熱硬化型：大型モータやトランス向け。100℃〜150℃の乾燥炉で硬化。

• 自然乾燥型（常温乾燥型）：主に現場補修や熱をかけられない部品用。

• 紫外線（UV）硬化型：短時間で硬化、小型電子部品で多用。

成分による分類

• ポリエステル系：バランスが良く汎用性高い。

• エポキシ系：接着力・耐薬品性に優れる。

• シリコーン系：高耐熱（200℃以上）が必要な特殊用途向け。

3. 絶縁ワニスの主な使用箇所と事例

• 産業用・家庭用モータ：

  • 電気自動車（EV）駆動モータ：高耐圧・高信頼性

  • 工場設備のポンプ・コンプレッサ：24時間稼働下で保護

  • 家電（洗濯機・エアコン）：防湿性重視

• 電力インフラ（変圧器・トランス）：

  • 内部巻線の一体化で静音・長寿命化

• 発電設備（風力・水力）：

  • 耐塩害・耐環境ワニスで過酷環境に対応

• 電子回路基板：

  • コンフォーマルコーティングとして、スマートフォンやECU基板を保護

4. 絶縁ワニスの寿命とメンテナンス

絶縁ワニスも劣化します。下記のようなサインがあれば注意しましょう。

• 変色：熱で茶褐色→黒っぽく変色

• 剥離：振動や熱膨張でワニスが剥がれる

• クラック（ひび割れ）：絶縁性能低下のサイン

延命のコツ： 定期的な絶縁抵抗測定を行い、数値低下時には塗り直し（オーバーホール）を実施。

絶縁ワニスがなければ、現代の電気社会は数日で機能停止する――まさに「縁の下の力持ち」です。

5. まとめ：見えないけれど支えている技術

絶縁ワニスは、目立たぬまま電気設備の安全を支えています。スマートフォンから巨大発電機まで、電気というエネルギーを安全な通路に閉じ込め、私たちの暮らしを守っているのです。もしモータやトランスの「キーン」「ブーン」という音を耳にしたら、その内部で働くワニスの存在を思い出してください。
