「低圧LCユニット」導入のメリット・デメリット

はじめに：キュービクルの省スペース化に悩んでいませんか？

ビルの電気室や工場の設備更新において、常に設計者を悩ませるのが「キュービクルの設置スペース」です。限られた敷地や年々狭くなるリニューアル現場の搬入経路において、「あと数センチ、キュービクルの幅を縮小できれば……」と感じたことのある実務担当者の方は多いのではないでしょうか。

そんなキュービクルの「函体（かんたい）寸法」を劇的に縮小するための有力な切り札として、近年注目を集めているのが「低圧LCユニット」です。

今回は、この低圧LCユニットの基礎知識から、従来の高圧側設置と比べた場合のメリット・デメリット、そして具体的な設計例までを分かりやすく解説します。

1. 「低圧LCユニット」とは？

通常、キュービクル（高圧受変電設備）の内部では、電力会社から受電した高圧（6.6kV）の回路に、力率を改善するための「高圧進相コンデンサ（C）」と、高調波を抑制するための「直列リアクトル（L）」が設置されています。

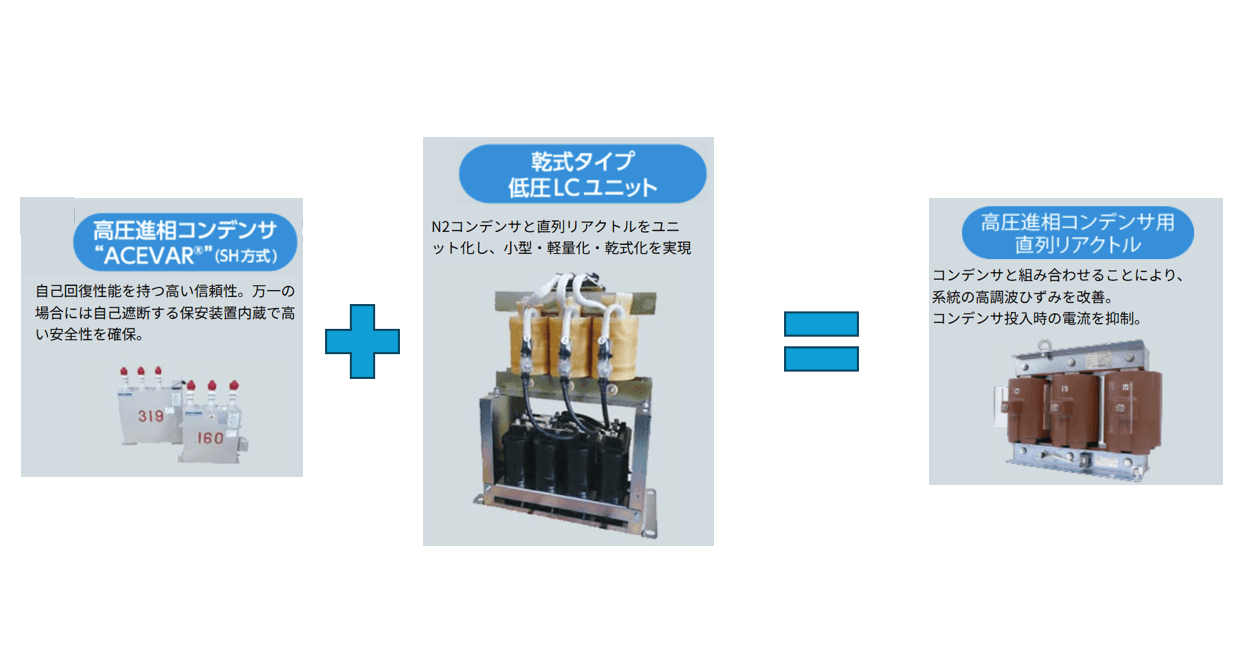

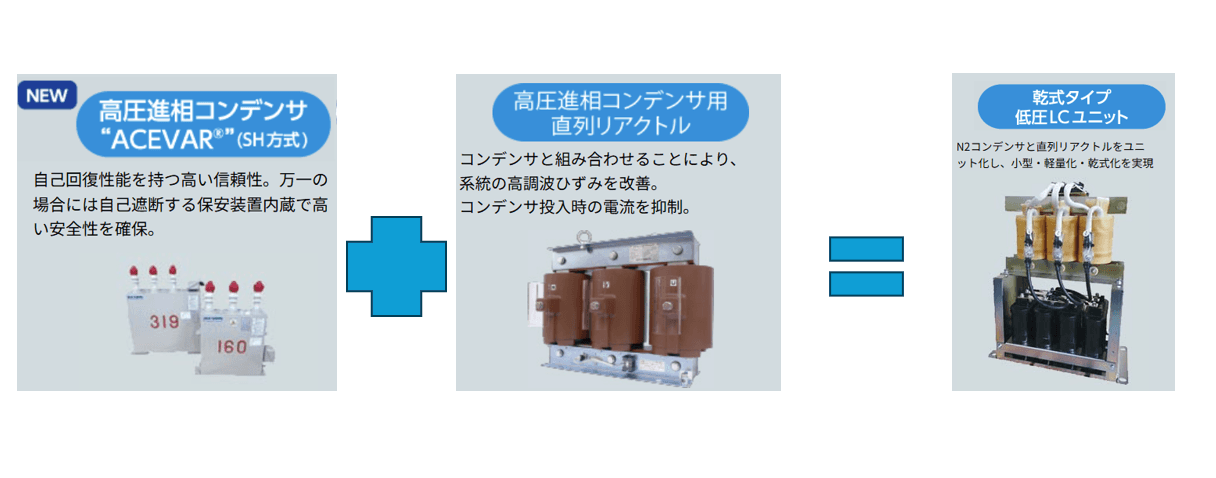

これに対して「低圧LCユニット」とは、本来なら高圧側に設置するはずのコンデンサとリアクトルを、トランス（変圧器）を介した後の「低圧側（200Vや400V）」に配置し、さらにこれらをコンパクトに一体化（ユニット化）した製品のことです。

従来はバラバラに配置されていた機器を、あらかじめメーカー側で一つの箱（ユニット）に組み込んで配線まで済ませてあるため、キュービクル内への配置が非常にスマートになります。

2. 高圧側から低圧側に変えるメリット

コンデンサとリアクトルを高圧側から低圧側に変更し、さらにユニット化することには、主に以下のような絶大なメリットがあります。

• 函体寸法の劇的な縮小（省スペース化）
  高圧機器（6.6kV）は安全性を確保するために法規や規格（JISやJEM）で「絶縁距離（離隔距離）」が厳しく定められています。そのため、機器そのものが大きく、周囲に広いデッドスペースが必要でした。
  しかし、低圧（200V/400V級）に変更することで必要な絶縁距離が大幅に短縮されます。さらに、コンデンサとリアクトルが一体化されているため、キュービクル内部の占有面積（フットプリント）を大幅に削減でき、函体全体のサイズダウン（幅や奥行きの縮小）が可能になります。

• 安全性の向上とメンテナンス性の改善
  高圧回路を触るメンテナンスは感電や短絡（ショート）時のエネルギーが大きく、非常に危険を伴います。低圧LCユニットにすることで、万が一の点検や交換時の作業リスクが大幅に低減します。
  また、ユニット製品は保護機能（温度検知や過電流遮断）が最初から内蔵されているケースが多く、トラブルの早期発見にも繋がります。

• 現場施工・設計の省力化
  高圧コンデンサとリアクトルを個別に配置する場合、それぞれの取付足や配線ルートを設計・施工する必要がありました。低圧LCユニットであれば、一つのコンポーネントとしてキュービクル内に「ポンと置く」感覚で配置できるため、設計工数と製造工数の両方を削減できます。

3. 知っておくべきデメリットと注意点

万能に見える低圧LCユニットですが、採用するにあたってトレードオフとなるデメリットも存在します。導入後に「こんなはずではなかった」とならないよう、以下のポイントを抑えておきましょう。

• トランス（変圧器）の容量不足に注意
  高圧側にコンデンサを設置する場合、コンデンサに流れる無効電力はトランスを通りません。しかし、低圧側に設置すると、コンデンサに流れる電流がトランスの内部を通過することになります。
  そのため、トランスの容量（kVA）に余裕がない場合、低圧LCユニットを接続したことでトランスが過負荷になってしまうリスクがあります。設計時には、トランス容量の選定に注意が必要です。

• 低圧側（二次側）の配線が太くなる
  電気の性質上、電圧が低くなると、同じ電力を送るために必要な「電流」が大きくなります（P = VI の関係）。
  高圧（6.6kV）のときは細い電線で済んでいたものが、低圧（200V）になると数倍〜十数倍の電流が流れるため、ユニットに接続する配線（電線やバスバー）が非常に太くなります。これにより、ユニット周辺の配線回しが硬くて大変になるケースがあります。

• 機器のコストアップ
  機器単体として比較した場合、コンデンサとリアクトルをバラで購入するよりも、メーカーが一体型としてパッケージングしている低圧LCユニットの方が、製品価格そのものは高くなる傾向にあります（ただし、キュービクル函体が小さくなる分のコストダウンと相殺されるケースが多いです）。

4. 【実際の例】函体寸法はこう変わる！

では、実際に低圧LCユニットを採用することで、どれくらいキュービクルのサイズを縮小できるのか、具体的なイメージを見てみましょう。

このように、低圧LCユニットの最大の強みは、「デッドスペースになりがちな低圧盤の下部などの空間を有効活用できる点」にあります。

まとめ：これからの時代のスマートなキュービクル設計へ

低圧LCユニットへの変更は、単に「高圧から低圧へ場所を変える」というだけでなく、キュービクル全体の空間レイアウトを最適化するための強力なソリューションです。

• とにかくキュービクルを小さくしたい、現場が狭い

• 増設やリニューアルで、既存の函体内にコンデンサを滑り込ませたい

このようなケースにおいて、低圧LCユニットは絶大な効果を発揮します。トランス容量や配線の太さといった低圧特有の留意点をしっかりとクリアすれば、設計・施工・運用のすべてにおいてスマートな受変電設備を実現できるでしょう。

次回の設計やリニューアルの機会に、ぜひ選択肢の一つとして検討してみてはいかがでしょうか。
