キュービクルの設置場所は地下・1F・屋上どこが良い？
ビルやマンション、商業施設などの高圧受電設備として不可欠な「キュービクル（高圧受電設備）」は、電力会社から送られる6,600Vの高圧電力を施設内で使える100Vや200Vの電圧に落とす非常に重要な設備です。施設の新築や改修の際、電気設計担当者やビルオーナーを悩ませる代表的な問題が「キュービクルをどこに設置すべきか」です。
設置場所として主に以下の4つのパターンがあります。
地下室（地下階）
1階 室内
1階 屋外敷地内（屋外設置）
屋上
かつては「機器の重量」「搬入のしやすさ」「デッドスペースの有効活用」などが優先されていましたが、最近は「豪雨（水害）」「大地震」といった自然災害リスクを踏まえ、設置基準が大きく変化しています。ここでは各設置パターンを災害リスクやコスト・メンテナンス性を含めて徹底比較し、最適な選び方を解説します。
1. 災害リスクの観点から見る「地震」と「水害」の影響
日本の二大自然災害「地震」と「水害（豪雨・氾濫）」がキュービクルへ与える影響を整理します。
【地震リスク】主な被害原因と影響
本体の転倒・転倒に伴う配線切断
アンカーボルトの破断
受電用ケーブル（高圧ケーブル）の引っ張り破断
配管破損による漏水被害（地下や屋内）
復旧には再据付や配線引き直し、最悪は機器全体の交換も必要となり、数日〜数週間の停電が発生します。
【水害リスク】主な被害原因と影響
電気系統のショート・感電リスク
トランスや遮断器の完全故障
絶縁油の漏洩・汚染（油入トランスの場合）
汚泥・砂の混入で長期清掃・交換が必要
キュービクルの水没はほぼ全交換が必要です。高圧機器は受注生産品も多いため、納品まで数ヶ月、その間ビル全体の休業が発生するリスクも。

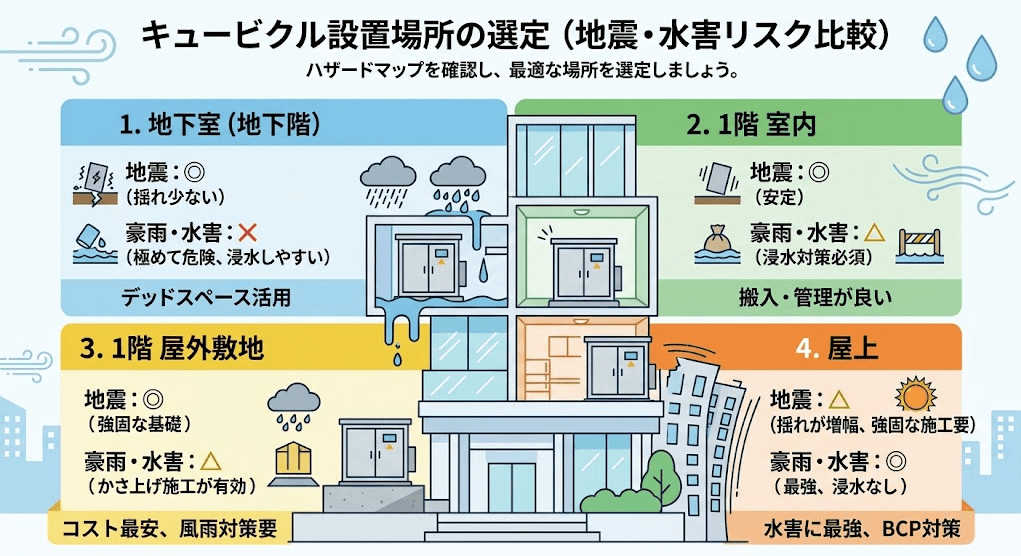

2. キュービクル設置場所4パターンの徹底比較
① 地下室への設置
水害耐性：★☆☆☆☆（非常に危険）
地下は浸水で一瞬にして冠水・水没の危険あり、排水困難。地震耐性：★★★★☆（比較的安定）
建物の揺れ（応答加速度）は小さく、耐震固定が強固であれば直接被害を抑えやすい。
メリット
1階や地上部のスペース確保可能
直射日光・風雨の影響少なく外箱劣化しにくい
トランス音が外部に漏れにくい
デメリット・注意点
水害リスクが圧倒的
搬入出が困難、更新費用や工数が大きい
停電時は排水ポンプ停止＝冠水リスク
② 1階室内への設置
水害耐性：★★☆☆☆～★★★☆☆（要浸水対策）
河川氾濫や路上冠水被害を受けやすいが、止水板や水密扉などハード対策が施しやすい。地震耐性：★★★★☆（安定）
基礎に近いため揺れが小さく、アンカー固定で耐震性が高い。
メリット
雨風から守れ、機器耐久性△
メンテナンス・更新時搬入◎
防犯上安全
デメリット・注意点
貴重な1階スペース消費
水害ハザードの事前確認、かさ上げ必須
③ 1階屋外敷地内への設置
水害耐性：★★☆☆☆（要かさ上げ）
路面冠水・浸水を直接受けるが、架台設置で対策しやすい。地震耐性：★★★★☆（良好）
地盤にコンクリ基礎＆アンカーボルト固定で倒壊リスク低い。
メリット
建物内スペース圧迫なし
設置・更新コスト最安
点検・緊急対応しやすい
デメリット・注意点
雨風・直射日光で劣化早い
冠水対策必須
いたずら・接触リスクあり、フェンスや施錠が必要
④ 屋上への設置
水害耐性：★★★★★（最強）
津波・極端な洪水以外、水害への最強スペース。地震耐性：★★☆☆☆（増幅揺れに注意）
上層階は地震時の揺れが増大。耐震計算＋補強施工必須。
メリット
水害リスクほぼなし
下層の有効スペースを潰さない
通風良好、夏の熱こもり少なめ
デメリット・注意点
地震増幅対策が必須
設置・更新時の揚重コスト増
屋上耐荷重・防水層対策も必要
3. 【比較まとめ】4つの設置場所の特性一覧
項目 | ① 地下室 | ② 1階室内 | ③ 1階屋外敷地 | ④ 屋上 |
|---|---|---|---|---|
水害耐性（豪雨・氾濫） | ✕（極めて危険） | △（要浸水対策） | △（要かさ上げ） | ◎（ほぼ影響なし） |
地震耐性（揺れの影響） | ○（揺れは比較的小） | ◎（基礎に近く安定） | ◎（基礎に近く安定） | △（上層階の揺れ大） |
建築スペースの有効性 | ◎（デッドスペース利用） | ✕（貴重な1階を消費） | ○（敷地内に余裕があれば） | ◎（有効活用が可能） |
設置・更新費用（コスト） | △（搬入困難で高め） | ○（施工しやすい） | ◎（最もリーズナブル） | ✕（クレーン搬入等で高価） |
メンテナンス性 | ○（天候の影響なし） | ◎（天候不問・アクセス良） | ○（アクセス良好） | △（天候に左右・揚重必要） |
4. 水害・地震リスクから考える最適な設置場所の選び方
単なるコスト・スペース効率だけではなく、ハザードマップに基づく選定が不可欠です。
浸水想定区域の場合
推奨：④ 屋上 または ② 1階室内（かさ上げ＋止水対策）
地下設置は避け、防止策必須。
浸水リスクが極めて低い地域
推奨：③ 1階屋外 または ② 1階室内
コスト・メンテナンス性から1階設置が優秀。
都市部の狭小地でスペースが無い場合
推奨：④ 屋上
初期費用・吊り上げコストより水没回避を優先。
5. まとめ：適切な設置場所選定と定期メンテナンスが建物を守る
キュービクルの設置場所は一度決めてしまうと移設が極めて困難で、数千万円単位のコストが発生します。
水害に強い「屋上」
バランス重視の「1階」
スペース効率は高いが水害リスク絶大な「地下」
それぞれの特性を理解し、リスクや将来コスト、事業継続(BCP)も考慮して最適な場所を決定することが大切です。
また、設置後も定期的な保安点検・耐震チェック・防水パッキンの確認など維持管理を怠らないようにしましょう。
