キュービクルの設備容量はどう選ぶ？失敗しない計算方法と需要率の考え方

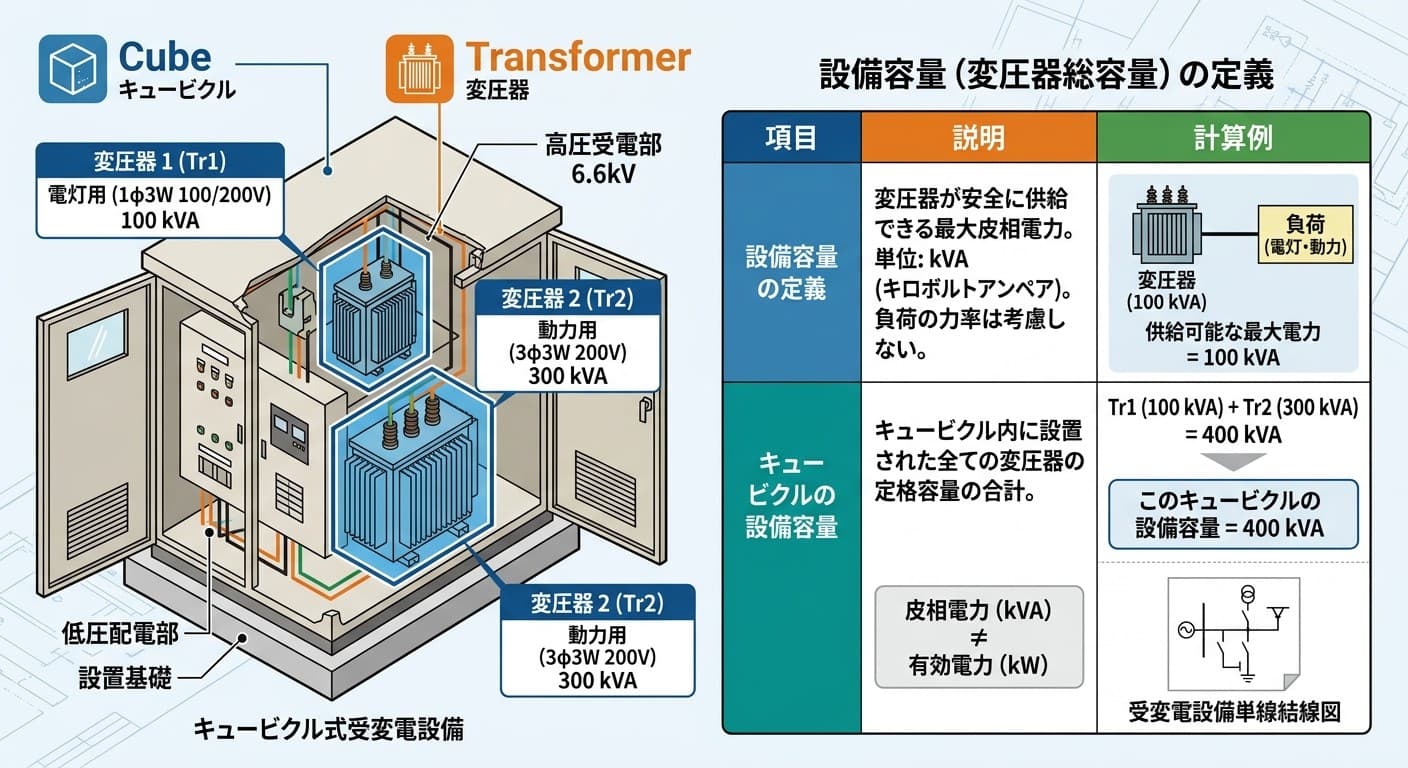

1. キュービクルの「設備容量」選定が重要な理由

キュービクル（高圧受変電設備）は、電力会社から送られてくる6,600Vの高圧電気を、施設内で使用できる100Vや200Vに落とすための設備です。

この変圧を行っているのが内部にある「トランス（変圧器）」であり、トランスの容量（kVA）を決定することが、キュービクルの容量選定の核心となります。

容量選定において最も避けるべきなのは、極端な「容量不足」と「過大設備（オーバースペック）」です。

• 容量不足のリスク： 電力使用のピーク時にブレーカーが遮断し、施設全体の停電を招きます。

  また、トランスの過負荷運転は過熱や絶縁劣化を引き起こし、火災や機器障害の原因となります。

• 過大設備のリスク： キュービクル自体の導入コスト（イニシャルコスト）が高くなるだけでなく、電気料金の基本料金（契約電力）が無駄に高く設定されてしまいます。また、トランスの無負荷損（待機電力損失）も増大します。

施設に必要な電力を正確に把握し、適切なゆとりを持たせた「ジャストサイズ」の容量を選定することが、安全運用とコスト削減の両立につながります。

2. 設備容量（トランス容量）の基本的な計算方法

トランス容量の計算は、施設内に設置する全電気機器の消費電力を単純に足し合わせるだけでは不十分です。すべての機器が同時にフル稼働することは稀だからです。

そこで重要になるのが「需要率」と「力率」です。

【必要トランス容量の基本計算式】 必要トランス容量 (kVA) = ( 負荷設備容量の合計 (kW) × 需要率 ) ÷ 力率

構成要素の解説

• 負荷設備容量の合計 (kW)： 施設に設置するすべての電気機器の定格消費電力を合計した数値です。

• 需要率（0.3〜0.8程度）： 全機器の合計容量に対して、実際に「同時に使用される最大電力」の割合を示す数値です。

• 力率（0.85〜1.0程度）： 供給された電力のうち、実際に有効に消費された電力の割合です。一般的に85%（0.85）〜100%（1.0）として試算します。

なお、キュービクル内部のトランスは、用途に合わせて「単相トランス（電灯・コンセント回路用/100V・200V）」と「三相トランス（動力回路用/200V）」の2種類に分けて個別に選定します。

3. 施設タイプ別にみる「需要率」の目安

需要率は施設の用途によって大きく異なります。実務で一般的に用いられる需要率の目安は以下の通りです。

4. 失敗しない設備容量選定の4ステップ

1. 使用機器のリストアップと回路分離（電灯/動力）

   施設内で使用する機器を「電灯回路（100V/200V単相）」と「動力回路（200V三相）」に分類し、それぞれのカタログや仕様書から消費電力（kW）を全件拾い出します。

2. 最大需要電力の算出

   分類ごとの合計容量に、施設の用途に応じた「需要率」を掛け合わせて、予想される最大需要電力（kW）を算出します。

3. トランス必要容量（kVA）の算出と将来のゆとり（10〜20%）

   算出された最大需要電力を力率（0.85〜1.0）で割り、必要なkVA数を導き出します。将来的な機器の追加や増設を見越して、算出値に10%〜20%程度の安全余裕を足し込みます。

4. 標準規格容量（JISサイズ）への決定

   決定した容量以上の「JIS標準トランス容量」から適切な型番を選定します。

   (標準サイズの例：50kVA, 75kVA, 100kVA, 150kVA, 200kVA, 300kVA, 500kVAなど)

⚠️ 契約電力「500kW」の境界線に注意！

受電設備の容量が大きくなり、契約電力が500kW以上に達すると、法令上「電気主任技術者の常駐（有資格者の専任）」が義務付けられます。

常駐化は人件費等の運用コストが激増するため、設計段階で需要率を精密に試算し、可能であれば500kW未満に抑えるか省エネ機器やデマンドコントローラーの導入を併せて検討するのが実務上のポイントです。

5. まとめ

キュービクルの設備容量の選び方は、単に機器の合計値を出すだけでなく、「実際の同時稼働率（需要率）」と「将来の増設計画」をバランス良く盛り込むことが大切です。

過剰な設備投資を防ぎつつ、安定した電力供給を確保するために、電気工事会社や電気主任技術者などの専門家と綿密な打ち合わせを行い、最適設計を目指しましょう。
