キュービクル更新では、高効率トランスの採用により、同容量でも機器が大きくなり既設場所に収まらない場合があります。対策としては、①現在の電気使用量を見直し、トランス容量を1～2ランク下げる、②複数メーカーで函体サイズを比較する、③高圧コンデンサや不要機器を見直し内部構成を最適化する、④必要に応じ基礎ベース対応を検討することが有効です。相談は現場経験豊富な小川電機株式会社の前田まで。フリーダイヤル0120-855-086。
受変電設備の更新を検討する際、多くの方が「新しいキュービクルが今の設置場所に入らない」という悩みに直面します。特に、近年は省エネ化の流れに伴いトランスの⾼効率化が求められ、同容量でも機器がひと回り大きくなる場合があります。キュービクルは受電に必要な高圧機器・変圧器・保護装置を箱型に収納した重要設備で、「古いものを新しいものへ入れ替えるだけ」と簡単に考えがちですが、実際には設置・搬入スペースの不足、点検スペースの確保など、多くの問題が発生します。結果として、基礎工事や設置場所の変更、建築改修が必要となり、コストが膨らむケースも珍しくありません。
「キュービクルを小さくできないか？」というテーマについては、単に箱のサイズを見るだけではなく、中に納める機器の選定や容量自体の見直しも重要です。ここでは、現場で実際に有効な対策を順を追ってご紹介します。
最初に確認したいのは「本当に従来と同じ変圧器容量が必要か？」という点です。多くの設備は20～30年前の負荷条件をもとに容量を選定しており、照明のLED化や設備の高効率化によって現在の消費電力が抑えられている可能性があります。更新のタイミングで実際のデマンド値や負荷率を確認することで、変圧器容量を1～2ランク下げられるケースも少なくありません。
容量を下げればトランス寸法も小型化し、キュービクル全体のサイズ縮小につながる
機器費用や基礎改修費の削減、損失低減のメリットもあり
「既設と同じ容量で更新するのが安全」と考えがちですが、無駄に大きい設備になるリスクがあります。更新前には必ず電気使用量の実態を見直しましょう。
同じ仕様でも製造メーカーによって箱体サイズが異なります。メーカーごとに設計思想や内部配置が異なるため、寸法差が数十〜数百ミリ生じることも。更新計画では1社だけでなく2〜3社から見積りをとり、外形寸法や保守スペース、搬入条件、メンテナンス性まで比較しましょう。
複数メーカー比較で現場に収まるか、コストが大きく変わる可能性あり
基礎改修や建築工事の要・不要が分かれる重要ポイント
内部機器や構成にも着目しましょう。長年の運用で役割が変わった機器や不要な回路が残っている場合があります。「昔からの構成だから」と同じ内容で更新するのではなく、現状の運用に合った構成へ見直してください。
高圧コンデンサを低圧LCユニットへ変更するなどの工夫で内部スペースに余裕が生まれる可能性も
不要な開閉器・回路を整理することで、スリムな構成に
更新は「古くなったから入れ替える」だけでなく、現状の運用に最適化する良い機会です。

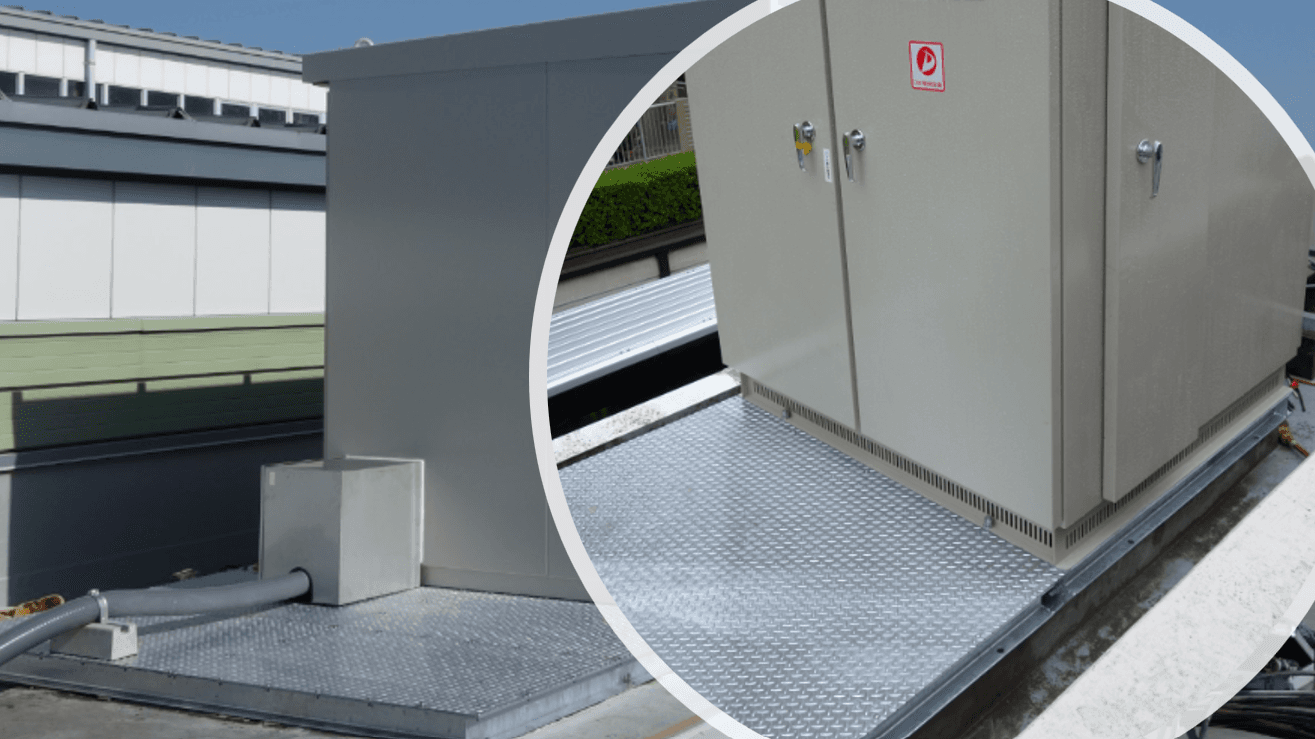

どうしても寸法が大きくなる場合、すぐに大規模な基礎改修を行うのではなく、
基礎ベースとして鋼材を組むことで対応できる場合があります（現場条件による）。
基礎全面の造り直しよりも工期・費用を抑えやすい
扉や保守動線、アンカーボルト位置、耐震・荷重分散などの確認は必須
更新工事では「載らないなら基礎を全部やり直す」だけでなく、現場に合った中間策の検討も重要です。
キュービクル更新時には、「既設と同じ容量・構成」で進めてしまうことで無駄が発生する場合があります。設備や機器の使用・性能も変わっている今こそ、次の4点を順番に見直すことが大切です。
既設設備の電気使用量を見直し、変圧器容量を適正化
複数メーカーを比較し、よりコンパクトな函体を探す
キュービクル内機器構成を見直し、無駄を減らす
最後の手段として基礎ベースで現場対応を検討
この流れで整理すれば「置けない」「基礎が足りない」「コストが高くなる」といった問題を大きく軽減できます。キュービクルサイズの問題は、単なる寸法の話ではなく、設備全体の最適化の話でもあります。
キュービクル更新は、図面や仕様書だけでは判断できない課題が多く残ります。現場ごとの制約や将来計画まで含めて、実際に合った提案をしてくれるのが小川電機株式会社の前田です。
「今の場所に収まるのか？」
「容量を下げても大丈夫か？」
「メーカーを変えれば小さくできるのか？」
「基礎を壊さずに更新できないか？」
現場経験に裏打ちされた現実的で無理のない方法を一緒に考えます。
ご相談は、小川電機株式会社 前田まで。
フリーダイヤル：0120-855-086
キュービクル更新でお困りの際は、ぜひお気軽にお問い合わせください。
