キュービクルにおける「300kVAの境界」とは何か

キュービクルにおける「300kVAの境界」とは何か

——なぜ300kVAを超えると設計・費用・運用が一気に重くなるのか

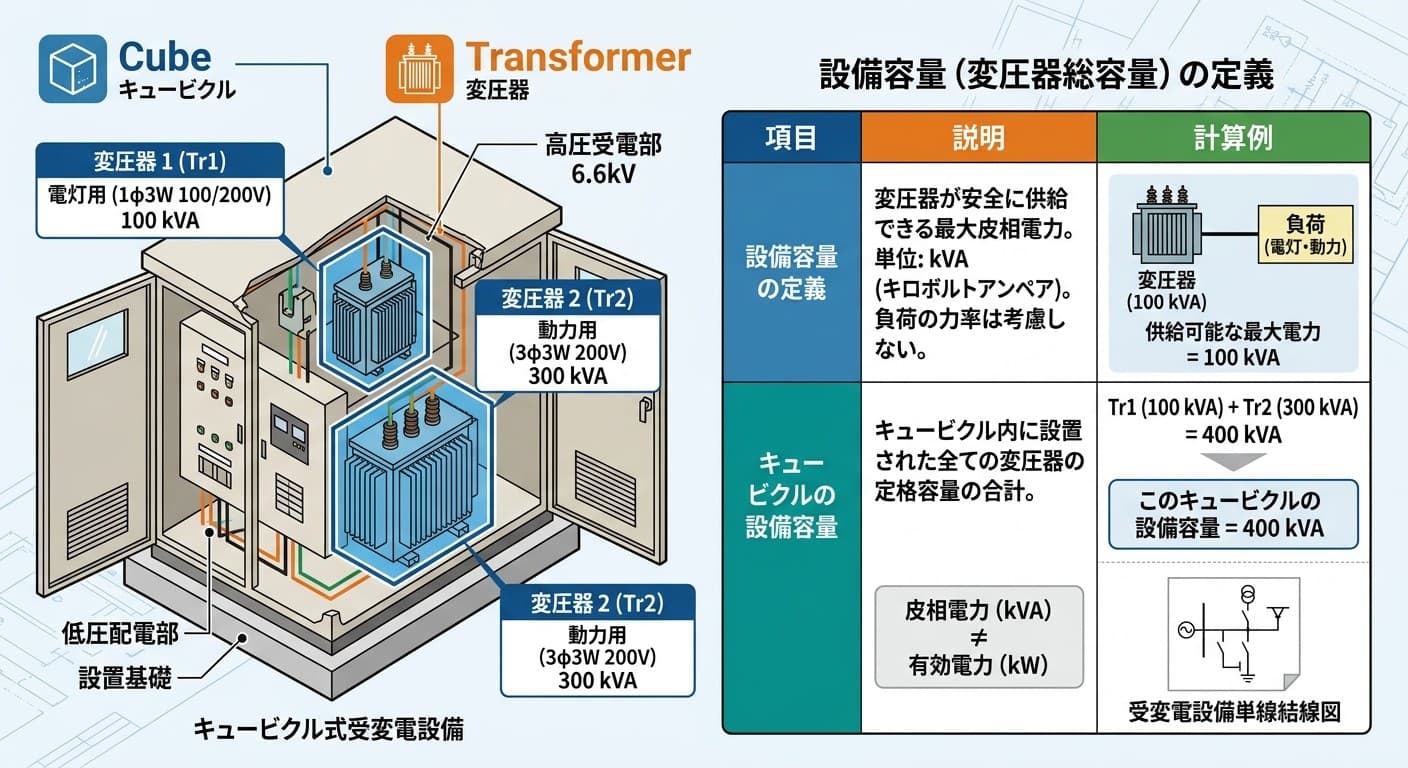

高圧受電設備、いわゆるキュービクル式高圧受電設備の計画において、実務上しばしば大きな分岐点として扱われるのが「トランス合計容量300kVA」です。現場では「300kVAまでは比較的コンパクトにまとめやすいが、300kVAを超えると一気に条件が厳しくなる」と言われることがあります。これは単なる感覚論ではなく、適用される技術基準、保護方式、必要機器、電力会社協議、筐体サイズ、そしてコスト構造にまで影響する重要な境界だからです。

この記事では、キュービクルにおける300kVAの意味を、設計・施工・維持管理の観点から整理して解説します。これから新設や更新を検討する方、また容量増設を予定している方にとって、判断の目安となる内容をまとめました。

1. なぜ300kVAが「境界」になるのか

キュービクルの設計では、単に負荷容量に合わせてトランスを選べばよいわけではありません。トランス容量が増えると、事故時の短絡電流、遮断責任、保護協調、操作時の過渡現象、発熱、絶縁設計、保守対象範囲が大きくなります。そのため、一定の容量を超えると、要求される安全性と設備性能の水準が一段上がります。その代表的な目安が300kVAです。

• 高圧機器に求められる保護・遮断性能が厳しくなる

• 受電方式や主回路構成の検討が慎重になる

• 各トランス一次側の開閉器仕様が問題になりやすい

• 電力会社との協議事項が増える

• キュービクルの函体寸法が大きくなる

• 初期費用だけでなく保守・管理費も増加しやすい

つまり300kVAは、「設備容量の増加」ではなく「設備グレードの切り替わり」を意識すべきポイントなのです。

2. 300kVA以下では比較的シンプルにまとめやすい

300kVA以下の設備では、負荷が事務所、小規模工場、店舗、共同住宅の共用部などに限定されるケースも多く、比較的標準的な構成で成立しやすい傾向があります。もちろん実際には負荷特性や地域電力会社の運用基準によって異なりますが、一般に以下のようなメリットがあります。

• 標準仕様のキュービクルで計画しやすい

• 函体が比較的コンパクトに収まる

• トランス一次側の機器構成が簡潔になりやすい

• 据付スペースや搬入条件の制約に対応しやすい

• 更新時の停止計画や仮設も比較的組みやすい

そのため、建築計画の初期段階では「負荷に余裕を見たい」という理由で安易に容量を積み増しするのではなく、本当に300kVAを超える必要があるのかを慎重に見極めることが重要です。将来余裕を確保したつもりが、結果として設備グレードの上昇を招き、コストが大きく増えることは珍しくありません。

3. 300kVAを超えると何が変わるのか

3-1. 安全基準・保護レベルの考え方が厳しくなる

容量が大きくなると、万一の短絡事故や地絡事故が起きた際の影響も大きくなります。そのため、主回路に使用する機器の定格電流、遮断容量、耐電流性能、保護協調の精度に対する要求が高くなります。特に重要なのは、単に「電気が使える」設備ではなく、
・事故時に適切に切り離せる設備であること、
・波及事故を防止できること、
・保守点検時に安全が確保されること
がより強く求められる点です。このため、300kVAを超える案件では、受電盤・変圧器盤・低圧盤の構成や、過電流保護・地絡保護の組み方について、より実務的で精密な検討が必要になります。

3-2. 必要機器のグレードが上がる

300kVA超の設備では、採用する機器が一段上の仕様になることがあります。たとえば、LBS、VCB、OCR、GR、DS、避雷器、計器用変成器など、主回路に関わる機器について、定格や組み合わせを再検討する必要が出てきます。現場感覚としては、
「同じキュービクルでも、中身がまったく別物になる」
という表現が近いでしょう。見た目は似ていても、内部の母線サイズ、絶縁離隔、機器配置、保護継電器の構成、インターロックの考え方などが変わることで、結果として製作難易度も上がり、価格差が大きくなります。

3-3. 電力会社協議の重要度が増す

300kVAを超えると、地域電力会社の配電設備への影響や保護協調の観点から、事前協議がより重要になります。特に注意したいのは、地域ごとに求められる仕様が異なる場合があることです。代表例として挙げられるのが、各トランス一次側開閉器に、励磁突入電流抑制機能付LBSの設置を求められるケースです。

これは、トランス投入時に発生する励磁突入電流によって、不要動作や系統への悪影響が生じないようにするための対応ですが、すべての地域で一律というわけではありません。ある地域では標準的に求められ、別の地域では条件付き、あるいは不要とされることもあります。したがって、300kVAをまたぐ計画では、設計図を描いてから相談するのではなく、基本構想段階で電力会社条件を確認することが非常に大切です。これを怠ると、後から盤構成のやり直しや函体大型化が発生し、納期も費用も大きく崩れます。

4. 励磁突入電流抑制機能付LBSが問題になる理由

トランスは投入時に、定常電流を大きく上回る励磁突入電流を一時的に流すことがあります。容量が大きいほど、この影響は無視しにくくなります。もし適切な配慮がないまま投入すると、

• 上位保護装置との協調に影響する

• 不要な遮断動作を招くおそれがある

• 他の機器に電圧変動等の影響を与える可能性がある

といった問題が起こりえます。そこで、各トランス一次側に励磁突入電流抑制機能付LBSを設けることで、投入時の過渡現象を抑え、より安定した運用を図る考え方が採られます。ただしこの仕様は、機器単価だけでなく盤内スペースにも影響するため、「300kVAを超えたらそのまま少し大きい盤にすればよい」では済まない点に注意が必要です。

5. 函体寸法が大きく変わる理由

キュービクルの大型化は、単にトランス容量が増えるからではありません。300kVAを超えると、次の要素が重なって函体寸法が大きくなりやすくなります。

• 採用機器そのものが大型化する

• 保護機器や計器類が増える

• 母線サイズや配線スペースに余裕が必要になる

• 放熱や保守点検のための空間が必要になる

• 区画分離や安全離隔の確保が求められる

その結果、幅・奥行・高さのいずれか、あるいはすべてが増えることになります。これにより、建築側では受変電設備置場の面積、搬入経路、基礎、換気、扉開閉スペースまで見直しが必要になる場合があります。更新案件では特に深刻で、既設設備室に新盤が入らない、搬入開口が足りない、既設基礎に合わない、といった問題に発展しやすくなります。容量増設を考える際は、電気的な検討だけでなく、物理的に納まるかを早期に確認することが不可欠です。

6. イニシャルコストだけでなく、ランニングコストも変わる

300kVAの境界を超えると、目に見えやすいのはまず製作費・工事費の上昇です。しかし本当に注意すべきなのは、運用開始後のランニングコストも変わりうる点です。

特に保安管理費や点検費用については、委託先や契約形態によって考え方が異なりますが、トランス容量や設備規模を基準に費用が変動するケースは少なくありません。そのため、設備計画時には「本体価格」だけでなく、10年・15年単位の総保有コストで比較する視点が重要です。

7. 300kVAを超えるべきか、抑えるべきか

実務上は、次のような視点で判断すると整理しやすくなります。

つまり、300kVAは「超えてはいけない数値」ではありません。ただし、超えるなら相応の理由と準備が必要であり、逆に言えば、曖昧な想定のまま超えるのは避けた方がよい境界です。

8. 設計段階で押さえるべき実務ポイント

1. 負荷容量を実態ベースで再計算する
   将来余裕を見込むにしても、同時使用率や運転パターンを精査することが重要です。

2. 地域電力会社の条件を早期確認する
   LBS仕様、保護協調、受電方式の扱いなどは地域差があります。

3. 函体寸法と搬入条件を先に確認する
   電気図面より先に、置場・開口・通路の制約で計画が決まることもあります。

4. イニシャルとランニングを分けて比較する
   本体価格だけでなく、保安・点検・更新まで含めた総コストで判断します。

5. 更新後の保守性を重視する
   点検しやすいか、停電範囲を最小化できるか、安全に操作できるかは長期運用で大きな差になります。

まとめ

キュービクルにおける300kVAの境界は、単なる容量の節目ではありません。それは、安全基準、必要機器、電力会社協議、盤寸法、そして費用構造が大きく変わる実務上の重要ラインです。300kVA以下であれば比較的標準的な構成で計画しやすい一方、300kVAを超えると設備の考え方そのものが一段厳格になります。各トランス一次側の励磁突入電流抑制機能付LBSの要否のように、地域条件で仕様が変わる点もあり、設計初期の判断がその後のコストや納期に直結します。だからこそ、容量増設や更新の場面では、「何kVA必要か」だけでなく、「300kVAを超えることで何が変わるか」まで見据えて計画することが重要です。この境界を正しく理解しておくことが、無駄な投資を防ぎ、安全で合理的な受電設備を実現する近道になります。
