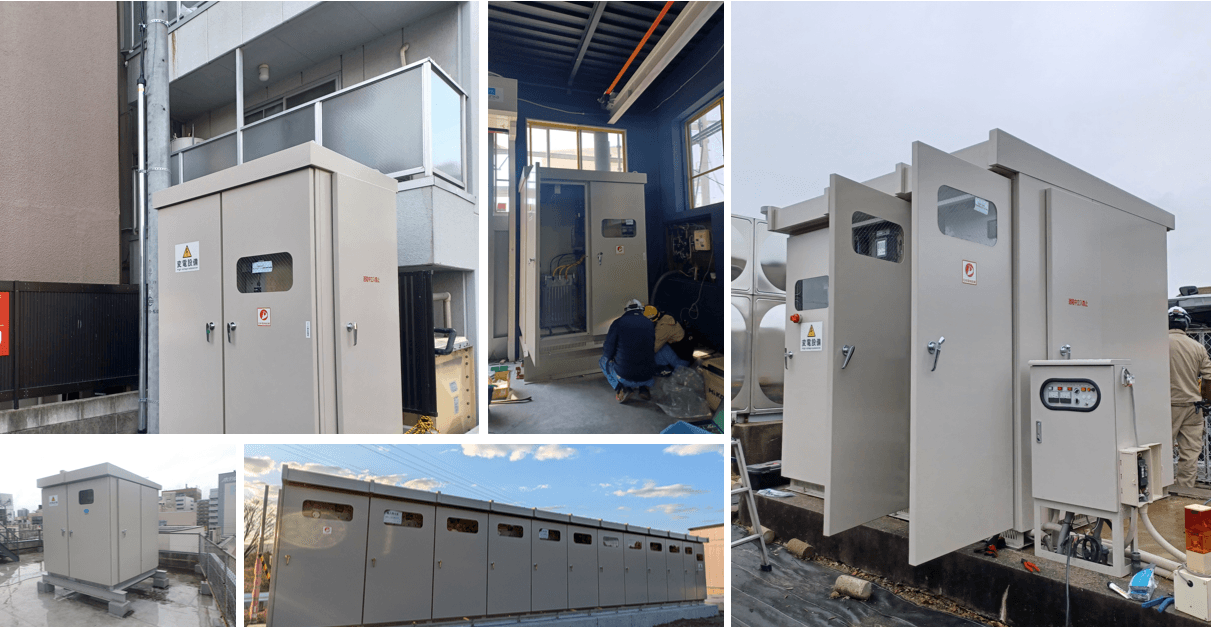

キュービクルを小型化したい！

キュービクルを小型化したい！設置スペースが足りない・サイズが大きすぎて困ったときの解決策

「キュービクル（高圧受電設備）を設置・更新したいけれど、敷地に収まるスペースがない……」
「他社で見積りを取ったら、提示されたサイズが従来より大きすぎて設置場所に収まらない……」
このようなキュービクルの「サイズ」や「設置スペース」に関するお悩みが、近年多く寄せられるようになっています。特に、長年使用してきたキュービクルの更新（リプレイス）を検討される際、「今あるスペースに新しいキュービクルが入らない」という事態に直面し、戸惑われる担当者様が非常に増えています。

実は、近年のキュービクルが大型化している背景には、国が定めた最新の省エネ規制が深く関係しています。しかし、設置スペースが限られていても、キュービクルを小型化・省スペース化するための現実的なアプローチは存在します。

本記事では、なぜ他社見積りのキュービクルが大きくなってしまうのか、その原因である「第3次トップランナー基準」の影響をわかりやすく解説したうえで、電材商社としての強みを活かした「最小サイズに収めるための具体的な解決策」を詳しくご紹介します。

1. なぜ他社の見積りサイズは「大きすぎる」のか？最大の要因は「第3次トップランナー基準」

他社から提案された最新のキュービクルを見て、「以前のものより一回りも二回りも大きい」と感じるケースが多発しています。この問題の背景には、省エネ法に基づく重要な規制強化が存在します。

① 要因の筆頭：第3次トップランナー基準による「変圧器の大型化」

キュービクルが大きくなる最大の要因は、変圧器（トランス）に対する「第3次トップランナー基準」の導入です。
トップランナー制度とは、省エネ法に基づき、エネルギー消費効率が最も優れている機器の性能をベースに、将来の省エネ基準（目標値）を定める制度です。変圧器においては、2026年度（2026年4月1日以降の出荷分）を目標年度とする「第3次トップランナー基準」が適用されています。

この基準をクリアするために、各変圧器メーカーは鉄心（コア）の素材を改良したり、巻き線の設計を見直したりして、電力損失を極限まで減らす技術を導入しました。しかし、省エネ性能（効率）を極限まで高める副産物として、「変圧器本体の体積や重量が増加する（＝物理的に大きくなる）」という設計上の課題が生じてしまったのです。

内部に収める変圧器そのものが大きくなれば、当然それを保護するキュービクル（鋼板製の函体）も大きくせざるを得ません。これが、「昔と同じ容量のキュービクルを見積もったのに、サイズが以前より格段に大きくなってしまった」というトラブルが多発している根本的な原因です。

② 将来の増設を過剰に見込んだ設計

他社メーカーや標準的な設計事務所の見積りでは、電気設計のセオリーとして「将来的な電力増強（エアコンの増設や生産ラインの拡張）」を見込んで、必要以上にマージン（余白）を取った大容量・大型のキュービクルが選定されがちです。

実際の負荷（使用電力）を精査せず、机上の最大計算値だけで設計を進めてしまうと、現在の設置スペースに到底収まらない巨大な設備が提案されてしまいます。

③ メーカー標準仕様（既製品パッケージ）の押し付け

大手重電メーカーなどが提供する「標準パッケージ仕様」のキュービクルは、大量生産によるコストメリットがある反面、寸法やレイアウトの自由度が低く設計されています。
変圧器や遮断器などのレイアウトに無駄なデッドスペースが多くても、決められた函体サイズに無理やり詰め込む形になるため、結果として無駄に大きな設置スペースを要求されることになります。

2. キュービクルを「小型化・省スペース化」する3つの解決策

第3次トップランナー基準によって変圧器が大型化している現代において、限られた設置スペースにキュービクルを収めるためには、従来とは異なる専門的なアプローチが必要です。ここでは、現実的にサイズを最小限に抑えるための3つの手段を解説します。

1. 【電材商社の強み】各製造メーカーとの直結ルートによる「最小サイズ函体」の選定

   • キュービクルのサイズを小さくする最も効果的かつ根本的なアプローチは「複数メーカーの函体と内部機器を横断して比較・選定すること」です。

   • 多くの電気工事会社や一般的な代理店は、特定の重電メーカー1社、または少数の特定仕入れルートに依存しており、サイズオーバーの際に「これ以上小さくできません」という回答になりがちです。

   • 「電材商社」であれば以下のアプローチが可能です：

     • メーカーをまたいだ函体寸法の比較：
       同じ変圧器容量でも、各メーカーでキュービクルの外形寸法は異なります。各メーカーの最新カタログや特注対応の可否を把握し、現地スペースに収まる最小函体を選定できます。

     • 機器と函体のマルチベンダー選定：
       「変圧器は省エネ性能が高くコンパクトなメーカーのもの、函体はサイズを詰められる別メーカー」といった組み合わせが可能です。

   • これにより、メーカー標準仕様に縛られず、敷地にジャストフィットする「オーダーメイド級の最小サイズ」を実現できます。

2. 変圧器（トランス）の容量・構成の徹底的な最適化

   • 「現在使っているキュービクルが150kVAだから、更新時も同じに」といった選び方は、スペースに余裕がない場合は避けるべきです。

   • 長年の設備省エネ化により、実際の最大使用電力が契約や変圧器容量を大幅に下回るケースがあります。

   • 直近1〜2年の最大需要電力（デマンドデータ）を分析、負荷計算をやり直すことで、「150kVAから100kVAへ減容」できる可能性があります。

   • 変圧器容量自体を小さくできれば、キュービクルのサイズもコンパクトに抑えられます。

   • 複数台に分かれていた変圧器を一体型（ハイブリッドトランス等）に集約することでも、スペースを削減可能です。

3. 特殊レイアウト（薄型・多層構造）へのカスタマイズ

   • 土地の特性に合わせて、キュービクルの形状をカスタマイズ可能です。

   • 薄型レイアウト： 奥行きを極限まで平たくした「薄型構造」にし、細長い通路スペースに収めます。

   • 多層（2段積み）構造： 下段に変圧器、上段に高圧遮断器（VCB）や制御部を配置し、高さ活用で床面積を削減します。

3. まとめ：キュービクルのサイズでお悩みの際は、まずご相談ください！

キュービクルの設置スペース不足や大型化への懸念は、第3次トップランナー基準の義務化に伴い、今後さらに深刻化する課題です。しかし、単一メーカーのカタログスペックだけで「設置できない」と諦めてしまうのは早計です。

電材商社としての独自の調達力と、メーカー各社との太いパイプを駆使すれば、限られたスペースでも美しく収まる最小構成のキュービクルを設計・提案することが可能です。図面段階でのサイズ調整や仕様の見直しから、親身になってサポートさせていただきます。
