【キュービクル更新】「設置場所が狭くて入らない!?」大型化する最新設備と工事費高騰を解消する解決策とは？

企業のオフィスビルや工場、商業施設などの電気インフラを支える「キュービクル（高圧受変電設備）」。設置から20年〜30年が経過し、法定耐用年数や補修部品の生産終了に伴って「そろそろ更新工事を……」と検討を始められる事業者様やビルオーナー様が増えています。

しかし、いざ見積もりをとったり現場調査を行ったりした際、多くの担当者様が直面する大きな壁があります。

「既存の設置スペースに、新しいキュービクルが入らない！」
「函体（ケース）が大きくなって、設置場所を移設しなければならず、工事費用が跳ね上がってしまった……」

なぜ、最新のキュービクルは以前のものより大きくなってしまうのでしょうか？
本記事では、キュービクル更新時に函体（筐体）サイズが大型化する3つの主要な原因と、それに伴う設置スペース問題・工事費高騰のメカニズム、そしてコストを抑えて安全・確実に更新を成功させるための対策について詳しく解説します。

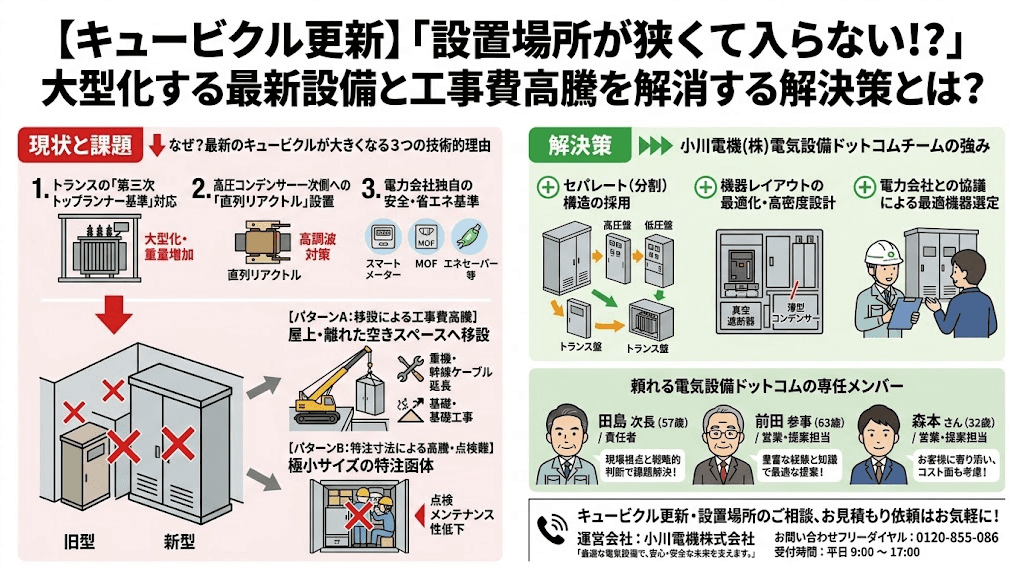

1. なぜ？最新のキュービクルが大きくなる3つの技術的理由

「同じ容量（kVA）の設備に更新するのだから、キュービクルの大きさも同じで済むはず」と考えがちですが、実は現代の省エネ基準や安全基準、電力会社の規定変更により、内部機器の寸法が以前よりも確実に大きくなっています。
主な原因は以下の3点です。

1. トランスの「第三次トップランナー基準」による本体の大型化

   キュービクルの心臓部である変圧器（トランス）は、省エネ法に基づきエネルギー消費効率の基準（トップランナー基準）が定められています。2022年4月からは、さらに厳しい「第三次トップランナー基準」が適用。これにより鉄心や銅線の構造が見直され、本体重量と外形寸法が大きくなりました。トランス本体が大きくなれば、それを収める箱（函体）も大きくなります。

2. 高圧コンデンサー一次側への「直列リアクトル」設置の標準化

   高調波によるコンデンサー事故を防ぐため、一次側に「直列リアクトル（SR）」の設置が標準化されています。昔のキュービクルでは省略されていましたが、現在は追加設置が必要なため、その分スペースが必要になります。

3. 電力会社独自の安全・省エネ基準（エネセーバー等）の適用

   各地域の電力会社独自の技術要件や機器設置基準（例：「エネセーバー」やMOFなど）の導入により、これらの機器も箱内に組み込む必要があり、余裕をもった大型設計が求められています。

2. 設置スペース不足が引き起こす「工事費用高騰」の悪循環

従来の設置場所に新しいキュービクルが入らない場合、以下のような問題があります。

• パターンA：設置場所の変更（移設）

  • 屋上設置にはクレーン車、道路占有許可、ガードマンが必要

  • 受電点や既存配電盤から遠ざかるため幹線ケーブルの長尺敷設が必要

  • 屋上設置では構造補強や基礎工事が発生

• パターンB：特注寸法（オーダーメイド）製作

  • 標準函体に入らない場合、特注函体の設計・製造が必要

  • 標準品の1.5倍〜2倍の価格と、数ヶ月の納期

  • 狭小設計で将来のメンテナンス性が低下

結果、予算が1.5倍から2倍以上に膨らむことが珍しくありません。

3. 諦める前に！省スペース＆コストダウンを実現する打開策

「狭いから移設するしかない」「莫大な工事費を払うしかない」と諦めず、専門家に相談することで以下の解決策があります。

• セパレート（分割）構造の採用： 高圧盤・低圧盤・トランス盤を分割し、立体的なスペース活用を実現

• 機器レイアウトの最適化・高密度設計： 法令を遵守しつつ、コンパクト機器でサイズを抑えた設計

• 電力会社との協議による最適機器選定： プロが直接協議、無駄のない構成を導き出します

4. キュービクルの課題解決なら「小川電機(株) 電気設備ドットコムチーム」にお任せください！

創業70年以上の歴史を持つ「小川電機株式会社」が運営する「電気設備ドットコムチーム」が、「狭い・入らない・予算オーバー」などのお悩みを強力にサポート！ 現場ごとに異なる条件を正確に把握し、最適提案からコスト削減までワンストップでご案内します。

頼れる電気設備ドットコムの専任メンバーをご紹介

• 田島 次長（57歳）／ 電気設備ドットコム 責任者
  保有資格：1級電気工事施工管理技士、1級管工事施工管理技士


  「現場視点と戦略的判断で、お客様の課題解決をリードします！複雑な現場条件や技術的ハードルも、施工管理のプロとしての長年の実績から最適な回答を導き出します。」

• 前田 参事（63歳）／ 営業・提案担当
  保有資格：1級電気工事施工管理技士、2級建築施工管理技士


  「豊富な経験と知識で、最適な提案を実現します！建築と電気の両面から現場をトータルに理解し、設置場所に制約がある現場でも無駄のない施工プランをご提示します。」

• 森本 さん（32歳）／ 営業・提案担当
  保有資格：2級ファイナンシャル・プランナー（2級FP技能士）、2種電気工事士勉強中（笑）


  「お客様に寄り添い、最適な提案を実現します！電気設備の技術面だけでなく、更新コストやファイナンス面（予算計画）も含めて、施設オーナー様に最もメリットのあるプランをご提案いたします。」

技術・コスト面両方のスペシャリストがタッグを組み、あらゆるご相談・ご要望に親身に対応します！

5. まとめ：キュービクルの設置場所にお困りなら、まずはお気軽にご相談ください

キュービクルの更新は単なる交換ではなく、省エネ基準や直列リアクトル追加、電力会社基準への技術的対応が不可欠です。

• 「現地調査で『スペースが狭くて今の場所には置けない』と言われた」

• 「見積もりをとったら移設費が高すぎて予算オーバー」

• 「自社建物にぴったりの更新方法を知りたい」

そんなお悩みがあるビルオーナー様・施設管理者様は、ぜひ小川電機(株) 電気設備ドットコムチームにご相談ください。現地調査から機器提案、予算に応じた施工プランのご提案まで丁寧にご案内いたします。

【お問い合わせ先】

キュービクル更新・設置場所のご相談、お見積もり依頼は下記フリーダイヤルにお気軽にお電話ください。

• 運営会社：小川電機株式会社

• 担当部署：電気設備ドットコム チーム

• お問い合せフリーダイヤル：0120-855-086

• 受付時間：平日 9:00 〜 17:00

「最適な電気設備で、安心・安全な未来を支えます。」
まずはお気軽なお電話をお待ちしております！
