メタルモール（金属製配線モール）の施工手順・プラモールとの使い分け・アース工事の注意点

1. メタルモールとは？基本構造と特徴

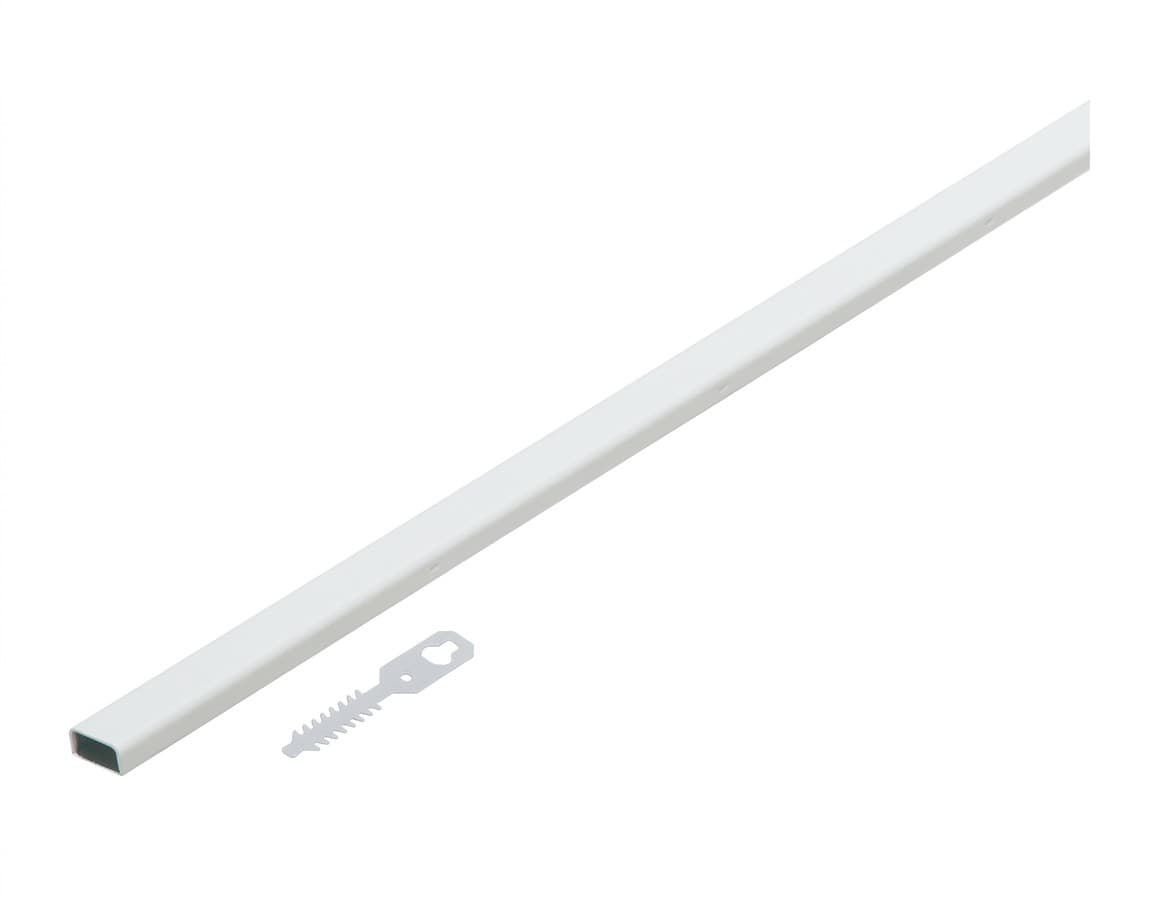

メタルモールとは、薄鋼板などの金属で作られた露出配線用の保護カバー（ダクト）です。

主に建築物の壁面や天井に電線を露出して配線する際、電線を外部の衝撃から保護し、見栄え良く施工するために使用します。

基本的な構造

メタルモールは主に以下のパーツと付属品（フィッティング）で構成されています。

• ベース（本体）: 壁面や構造体に直接ネジ留めして固定する土台。

• カバー（蓋）: 電線を収容した後、ベースの上に嵌め込む蓋。

• フィッティング（継手類）: コーナー部（L形）、T分岐、クロス分岐、ボックス接続部など、施工箇所の形状に合わせて接続する部材。

固定したベースに電線を引き込み、カバーを上から固定することで、配線全体を強固な金属で包み込む構造になっています。

2. メタルモールと樹脂製モール（プラモール等）の比較・使い分け

配線保護用モールには、塩化ビニル樹脂などを原料とした「プラモール」などの樹脂製モールもあります。新人のうちに押さえておきたい違いを比較表で確認しましょう。

現場での使い分け基準

• メタルモールを選ぶべき現場：台車や機器の衝突リスクがある工場・倉庫、火災対策が重視される公共施設、スケルトン天井などの店舗・オフィス、精密機器周辺のノイズ対策回路。

• プラモールを選ぶ現場：衝撃リスクが少なく、短時間での施工が求められる住宅内や小規模オフィスの簡易配線。

3. 新人が絶対に知っておくべき施工時の4つの注意点

メタルモール施工は、樹脂製モールと異なり「金属を扱う施工」特有の危険と注意点があります。

①【最重要】切断後のバリ取りを徹底する

メタルモールを金ノコや切断機でカットすると、切断面に「バリ（鋭利な金属のひっかかり）」が残ります。

このバリを残したまま電線を引き通すと、電線の絶線被覆が傷つき、漏電やショート（短絡火災）の原因になります。

切断後は必ずリーマーやヤスリを使い、手で触れても滑らかな状態になるまでバリ取りを行ってください。

② D種接地工事（アース）の忘れに注意する

金属製のメタルモールは導電性があります。万が一、内部で電線が傷ついて漏電した場合、モール全体に電圧がかかり、触れた人が感電する恐れがあります。

そのため、使用電圧が300V以下の場合はD種接地工事（アース）の施工が法令・技術基準で定められています。モールの末端や専用のアース端子部から確実にアース線を施工してください。

③ 許容電線数（占有率）を守る

メタルモール内に電線を詰め込みすぎると、施工時に被覆を傷つけるだけでなく、電線から発生する熱がこもって許容電流が低下します。

内線規程等に定められた収容本数の制限（断面積の制限）を守り、余裕を持った配線を行いましょう。

④ 施工に必要な工具を揃えておく

プラモールのようにモールカッター1本で切れるわけではありません。現場には以下の工具を用意して臨みましょう。

• 金ノコ（ハックソー）または配線モール用金属カッター

• 金属用ヤスリ（または丸ヤスリ・リーマー）

• インパクトドライバー（ベース固定用）

• 保護メガネ・作業手袋（金属粉やバリによる怪我防止）

4. メタルモール施工の基本的な手順

1. 墨出し・採寸：配線ルートを確認し、壁面や天井に墨出しを行います。必要なモールの長さを測定します。

2. 切断とバリ取り：モールを必要な長さに切断し、切断面の内側・外側のバリを徹底的に除去します。

3. ベースの固定：ビスやプラグを用いて、ベースを構造体にしっかり固定します。

4. フィッティングの設置：コーナー部や分岐部に各種フィッティングを取り付けます。

5. 通線・アース施工：ベース内に電線を通し、定められた箇所にD種接地線を施工します。

6. カバーの取り付け：カバーをベースに嵌め込み、隙間や浮きがないか確認して完了です。

5. まとめ

メタルモールは、高い強度と安全性を備えた優れた配線資材ですが、「正確なカット」「丁寧なバリ取り」「確実な接地工事」という基本を怠ると、一転して重大な事故を引き起こす原因になります。

新人のうちは、施工のスピード以上に「バリが残っていないか」「アースは確実に落ちているか」といった安全・品質のチェックポイントを意識することが大切です。

正しく確実な施工手順を身につけ、現場で信頼される電気工事士を目指しましょう。
