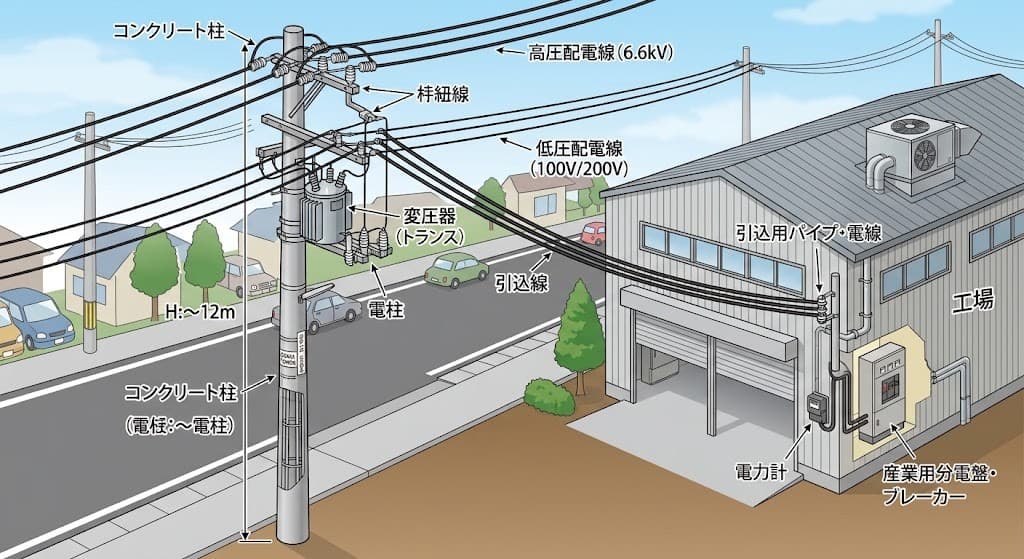

コンクリート柱の張力バランスと電線引き込み工事の完全ガイド｜安全施工の注意事項と重要ポイント

コンクリート柱「張力」の基本メカニズム

電柱や自家用で使用されるコンクリートポールは、強い「引張強度」を持つPC（プレストレストコンクリート）柱が主流です。
コンクリートは「圧縮」には強いですが、「引っ張り（張力）」には弱いため、内部の高強度鋼線（PC鋼材）を予め緊張させて硬化（プレストレス）し、曲げや引張に対する耐性を飛躍的に高めています。

柱にかかる主な3つの不平衡荷重

• 電線自体の自重と張力（架空線張力）
  引き込み線/本線の張力で柱先端には横方向の曲げモーメント発生

• 風圧荷重・積雪荷重
  強風や積雪時、水平荷重が倍増し張力が増大

• 引き込み角度による不平衡荷重
  幹線に対し斜め・直角に分岐すると特定方向へ強い引き倒し力が作用

張力バランス維持に必要な部材と計算ポイント

曲げ荷重（不平衡張力）が許容値を超えると、柱根元に負担が集中し、不陸（傾き）や破断の原因となります。
これを防ぐために次の部材設置が必須です。

支線・支柱の設計要件

• 支線（ガイワイヤー）施工：張力の逆方向に支線を張りバランスを相殺。
  支線角度は45度（最低30度以上）を確保。

• 根かせ（アンカー）選定：アンカー（地中埋設）は土質に応じた引き抜き耐力を持つ製品を選定。軟弱地盤では大型根かせや打込みアンカーを利用。

• 根枷処理：柱の倒れ防止に、根元付近に根枷用コンクリートブロックを設置し、抵抗力アップ。

電線引き込み工事の施工手順と注意事項

1. 現場調査・張力計算
   └ 支線角度・建柱位置・地質を確認

2. 建柱・根枷設置
   └ 根枷設置と埋設深度（全長の1/6以上）を守る

3. 支線施工・張り調整
   └ 張力バランスとターンバックル調整を実施

4. 架空引き込み・配管設置
   └ 水切りウェザーヘッド設置と離隔距離の確保

5. 絶縁抵抗測定・受電確認
   └ 安全基準値のクリアを確認

注意点

• 埋設深度の厳守：
  原則「柱全長の1/6以上」を埋設。例：全長15mの場合は2.5m以上。軟弱地盤や支線設置不可の場合、基礎コンクリート補強が必要。

• 引き込み口の防水処理：
  ウェザーヘッド（水切り頭部）を配管先端に取付け、電線を下向きに導入。ドリップループ（たるみ）で雨水落下を促し、管内浸水を防止。

• 離隔距離の確保：

  設置場所	離隔距離
  道路横断時	路面上 5.0m以上（最低4.5m）
  歩道・一般敷地	地上 2.5～3.5m以上
  建造物	接触回避（通常2.0m以上推奨）
  弱電線（通信線）	0.3～0.6m以上隔離

経年劣化と安全点検の重要性

完成後も、風雨や地震で張力バランスが変化する場合があります。定期的な保守点検が事故防止のカギです。

• 支線の緩み・腐食：ターンバックルや地上部のサビ、断線を確認

• 柱の傾き（垂直度）：地盤沈下や不平衡張力による傾斜を点検

• ひび割れ（クラック）：0.2mm以上のクラック（特に横方向）は注意
  ※横亀裂は過度な曲げ張力の兆候

まとめ：安全な引き込み工事のポイント

• 適切な張力計算とバランスのとれた支線設計

• 規定どおりの埋設深度・地盤補強の徹底

• 雨水遮断のためのウェザーヘッド・ドリップループ施工

これらを徹底することで、高い信頼性と長寿命のインフラが実現します。
