アモルファス合金変圧器とは？珪素鋼板との違いや省エネ効果・デメリットまで

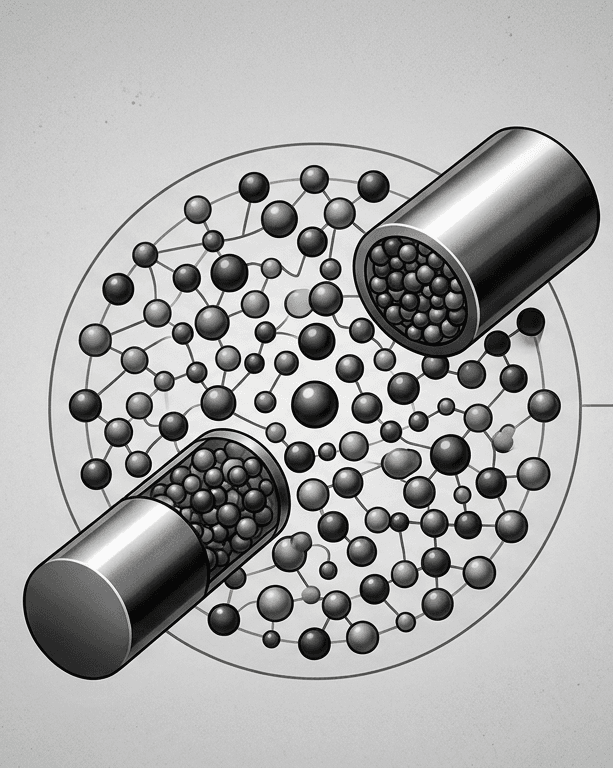

1. アモルファス合金とは？結晶構造を持たない「金属のガラス」

アモルファス（Amorphous）とは、英語で「無定形（結晶構造を持たない）」を意味します。

一般的な金属は、原子が規則正しく並んだ「結晶構造」を持っています。
一方、アモルファス合金は、溶融した金属を1秒間に約100万度という超高速で急冷固化させることで、原子が乱雑に並んだまま固められた特殊な合金です。

アモルファス合金の主な特徴

• 不規則な原子配置：原子の並びが不規則なため、磁気の方向を変えやすい（磁気特性に優れる）。

• 極薄の形状：急冷プロセスを経て製造されるため、厚さ約0.025mm（紙ほどの薄さ）のリボン状（箔状）で生産される。

• 高硬度・耐食性：結晶粒界が存在しないため、物理的に非常に硬く、錆びにくい。

変圧器の鉄心（コア）にこのアモルファス合金を採用することで、従来の電磁鋼板では実現できなかった劇的な省エネ性能を発揮します。

2. アモルファス変圧器の最大メリット：「無負荷損（鉄損）」の激減

変圧器の電力損失には、大きく分けて「無負荷損（鉄損）」と「負荷損（銅損）」の2種類が存在します。

• 無負荷損（鉄損）：電気を使用していなくても、変圧器に通電しているだけで常に発生する損失（待機電力のようなもの）。

• 負荷損（銅損）：電気を使用する量（負荷）に応じて増加する損失。

工場やビル、商業施設などの変圧器は、夜間や休日で設備が稼働していなくても常に通電しています。
そのため、年間を通じて発生し続ける無負荷損をいかに減らすかが省エネの鍵となります。

アモルファス合金は、磁気の方向をスムーズに変えられるため「ヒステリシス損」が小さく、板厚が極薄なため電気抵抗による「渦電流損」も最小限に抑えられます。
その結果、無負荷損を従来の珪素鋼板に比べて約1/3〜1/5（約70〜80%削減）にまで低減できます。

3. アモルファス合金 vs 珪素鋼板（電磁鋼板）の比較

変圧器の鉄心材料として長年主流だった「方向性珪素鋼板（電磁鋼板）」と、アモルファス合金のスペック・特性を比較します。

4. アモルファス変圧器のデメリットと課題

優れた省エネ性能を持つアモルファス変圧器ですが、導入を検討する際には以下の注意点やデメリットも理解しておく必要があります。

① 本体サイズがやや大きくなる

アモルファス合金は「飽和磁束密度」が珪素鋼板より低いため、同じ容量の変圧器を作るには、より多くの磁束を通すための鉄心断面積が必要です。
そのため、従来の変圧器に比べて本体サイズや重量が約1.1〜1.3倍程度大きくなる場合があります（設置スペースの確認が必要）。

② 初期イニシャルコストが高い

非常に硬く脆い帯状の素材であるため、切断や巻線加工などの製造プロセスに高度な技術と設備が必要です。そのため、製品本体の価格は従来の変圧器よりも高価になります。

③ 騒音（うなり音）への配慮

アモルファス薄帯の磁気歪み現象により、動作時に固有の振動やうなり音が発生しやすい傾向があります。近年は静音設計のモデルが主流ですが、静寂性が求められる場所への設置時は注意が必要です。

5. 導入コストは回収できる？ROI（投資対効果）の考え方

初期費用が高いアモルファス変圧器ですが、長期的なランニングコスト削減（電気代削減）によって十分回収可能です。

• 稼働率が低い施設（オフィス、学校、夜間休業の店舗など）

  使用電力の波が大きく、無負荷状態の時間が長いため、無負荷損を削減できるアモルファス変圧器の節電効果が最大化されます。

• 耐用年数（約15〜20年）を通じたLCC（ライフサイクルコスト）

  製品寿命全体で見ると、浮いた電気代の累積額が初期導入の差額を上回り、トータルコストで大きなプラスとなります。また、環境配慮型設備として補助金制度の対象となるケースも多いため、実質的な自己負担を大幅に抑えることが可能です。

まとめ：脱炭素時代の変圧器選びは「アモルファス」が有力な選択肢

アモルファス合金変圧器は、非結晶構造という特殊な金属特性を生かし、変圧器の待機電力にあたる「無負荷損」を劇的にカットできる次世代の省エネ機器です。

1. 無負荷損を約70〜80%カットし、24時間365日節電とCO2削減を実現

2. 稼働率が低い時間帯が多い施設ほど費用対効果が高い

3. 本体サイズの大型化や初期コストに対し、電気代削減＋補助金活用で回収可能

設備更新や新設を検討する際は、目前の初期費用だけでなく、10〜20年スパンでの「電気代削減額」と「脱炭素への貢献度」を試算し、アモルファス変圧器の導入を選択肢に入れてみてはいかがでしょうか。
