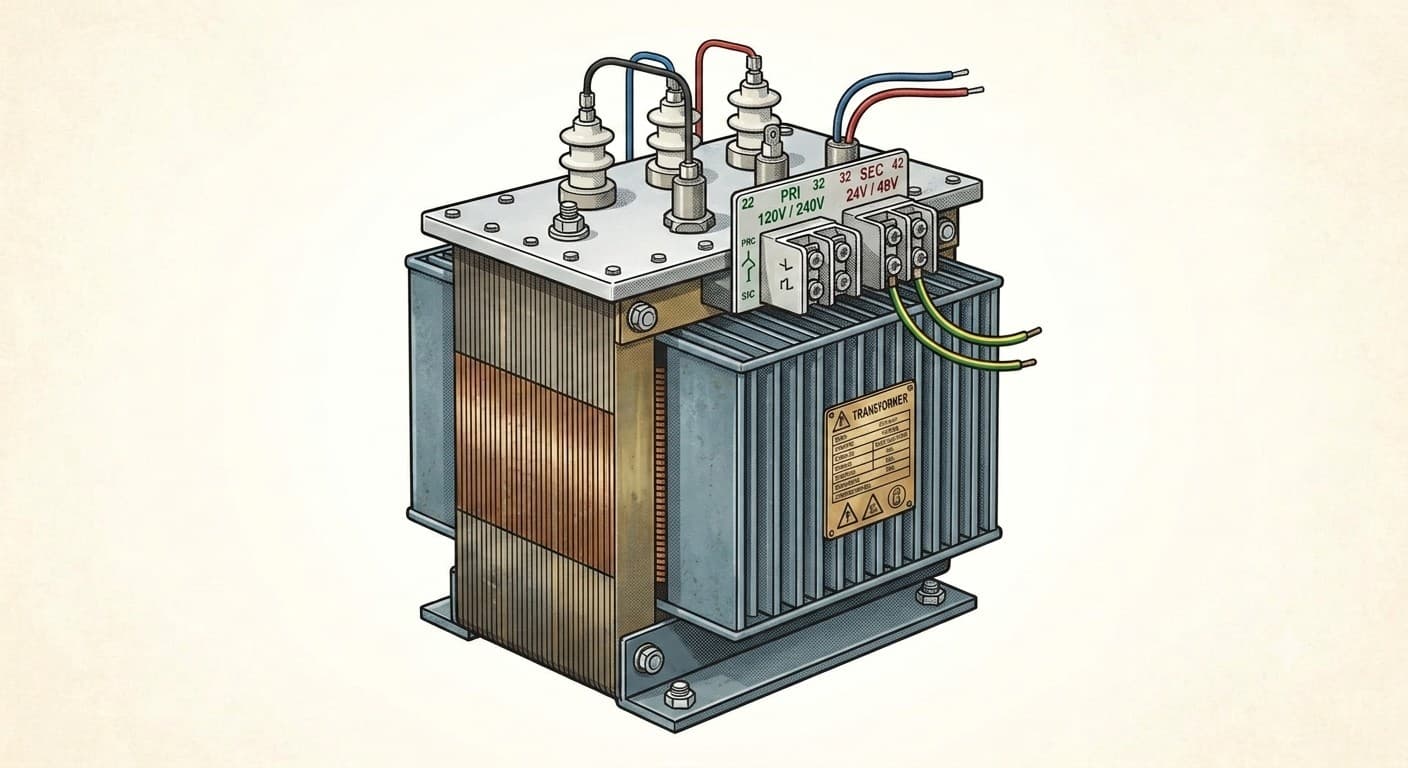

【キュービクル内蔵機器コラム#01】建物に届く電気を使いやすい形に変える！心臓部「変圧器（トランス）」の役割とは？

1. 変圧器を一言でいうと？

変圧器の役割はシンプルで、「街の電柱から届くめちゃくちゃ強い電気を、私たちが日常で使える安全な強さに下げること」です。

• 届く電気： 高圧 6,600V（ボルト）

• 変える電気： 低圧 100V / 200V（ボルト）

6,600Vという電圧は、そのままビルに引き込むと危険すぎて家電も機械も一瞬で壊れてしまいます。そこで変圧器が間に入り、コンセントで使える100Vや、業務用のエアコン・工場機械で使える200Vに変換（変圧）しています。

💡 初心者向けの例え：「電気の『直飲みの原液』を薄める希釈用ジュース」

変圧器の働きを飲料に例えるなら、「カルピスの原液を、おいしく飲める濃さに薄める作業」です。

• 6,600V＝原液： 濃すぎてそのままでは飲めない（危険すぎる）

• 変圧器＝水で割るピッチャー： ちょうどいい濃さに調整する

• 100V/200V＝お店で出すグラス： 安心してゴクゴク飲める（安全に使える）

高圧電気という「強すぎる原液」を、建物内で使いやすい「ベストな濃さ」にしてくれるのが変圧器なのです。

2. なぜ最初から低い電圧で送ってくれないの？

「最初から100Vで送ってくれれば変圧器なんていらないのでは？」と思うかもしれません。

実は、電気は「高電圧で送ったほうが途中でロス（電気の無駄）が少ない」という性質があります。発電所から街中までは高圧のまま一気に運び、使う直前の建物の敷地内（キュービクル）で100Vに落とすのが、最もエネルギー効率が良いのです。

3. 変圧器の主な種類

コラム記事の知識として押さえておきたいのが、変圧器には大きく2つのタイプがある点です。

• 油入（ゆいり）変圧器： 内部に絶縁油を満たして冷却するタイプ。耐久性が高く屋外設置にも向くが、油の点検が必要。

• モールド変圧器： 樹脂（エポキシなど）で固めたタイプ。油を使わないため燃えにくく、屋内の省スペースに最適。

4. 知っておきたいトラブルと寿命

変圧器はとても頑丈ですが、永久に使えるわけではありません。

• 寿命の目安： 約15年〜20年

• よくあるサイン： 「ブーン」というブザーのような異音が大きくなる、本体から油が漏れている（油入の場合）、温度が異常に高くなる。

変圧器が壊れて停止すると、建物全体が停電（全停電）してしまいます。定期点検で異常が見つかった場合は、計画的に更新を行うことが重要です。

5. まとめ＆次回予告

変圧器は、高圧な電気を安全な低圧に調整して建物全体へ送り届ける、まさにキュービクルの「心臓部」です。

では、万が一回路に事故や過電流などの異常が発生したとき、この大切な変圧器や施設全体はどうやって守られているのでしょうか？
👉次回のコラム（#02）では、異常を検知して瞬時に電気をカットする最強のガードマン、「真空遮断器（VCB）」について解説します！お楽しみに！
