【省エネ・コスト削減】変圧器の待機電力をゼロにする？「エネセーバ」の仕組みと導入メリットを徹底解説！

1. 知らないと損する？変圧器（トランス）の「無負荷損」とは

工場やビルで日常的に使われている変圧器（トランス）。高圧で受電した電気を、100Vや200Vといった家庭・事業所で使える電圧に下げるための重要な設備です。

しかし、この変圧器には「電源がつながっているだけで電力を消費し続ける」という特性があります。

無負荷損（鉄損）の仕組み

変圧器の電力損失は、大きく分けて以下の2つに分類されます。

• 負荷損（銅損）： 電源を使用している（電流が流れている）時に発生する損失

• 無負荷損（鉄損）： 電源が使用されているかどうかに関わらず、電圧がかかっているだけで常時発生する損失

特に「無負荷損」は、夜間や休日など工場やオフィスが完全に稼働を停止している時間帯であっても、24時間365日休まずに電気を消費し続けています。

例えば、土日休みの工場や、夜間使われないビルなどでは、年間数千時間もの「電気を使っていないのに電力を捨てている時間」が存在することになります。

2. なぜこれまで変圧器の電源をOFFにできなかったのか？

「待機電力がかかっているなら、休日や夜間は変圧器の電源を切ればいいのでは？」と思うかもしれません。

しかし、従来の設備では簡単に電源をON/OFFすることができませんでした。

その最大の理由が「励磁突入電流（れいじとつにゅうでんりゅう）」です。

励磁突入電流のリスク

変圧器の電源をOFF状態から一気にON（投入）にすると、一瞬（数ミリ秒〜数秒）だけ定格電流の数倍〜十数倍という極めて大きな電流が流れ込みます。

これが「励磁突入電流」です。

この突入電流が発生すると、以下のような深刻なトラブルを引き起こすリスクがありました。

1. 過電流継電器（OCR）の誤作動・停電：保護装置が危険なショート（短絡）と誤認識してブレーカーを落としてしまう。

2. 瞬時電圧低下（瞬低）の発生：近隣の施設や自社内の繊細な精密機械に電圧低下の影響を与え、機械を停止させてしまう。

3. 機器へのストレス：大電流による物理的な力や熱で、変圧器自体の寿命を縮めてしまう。

このようにリスクが大きすぎたため、「変圧器は一度電源を入れたら、年1回の法定点検時などを除き、24時間入れっぱなしにしておく」のが長年の常識とされていたのです。

3. 「エネセーバ」とは？突入電流を抑える革新的メカニズム

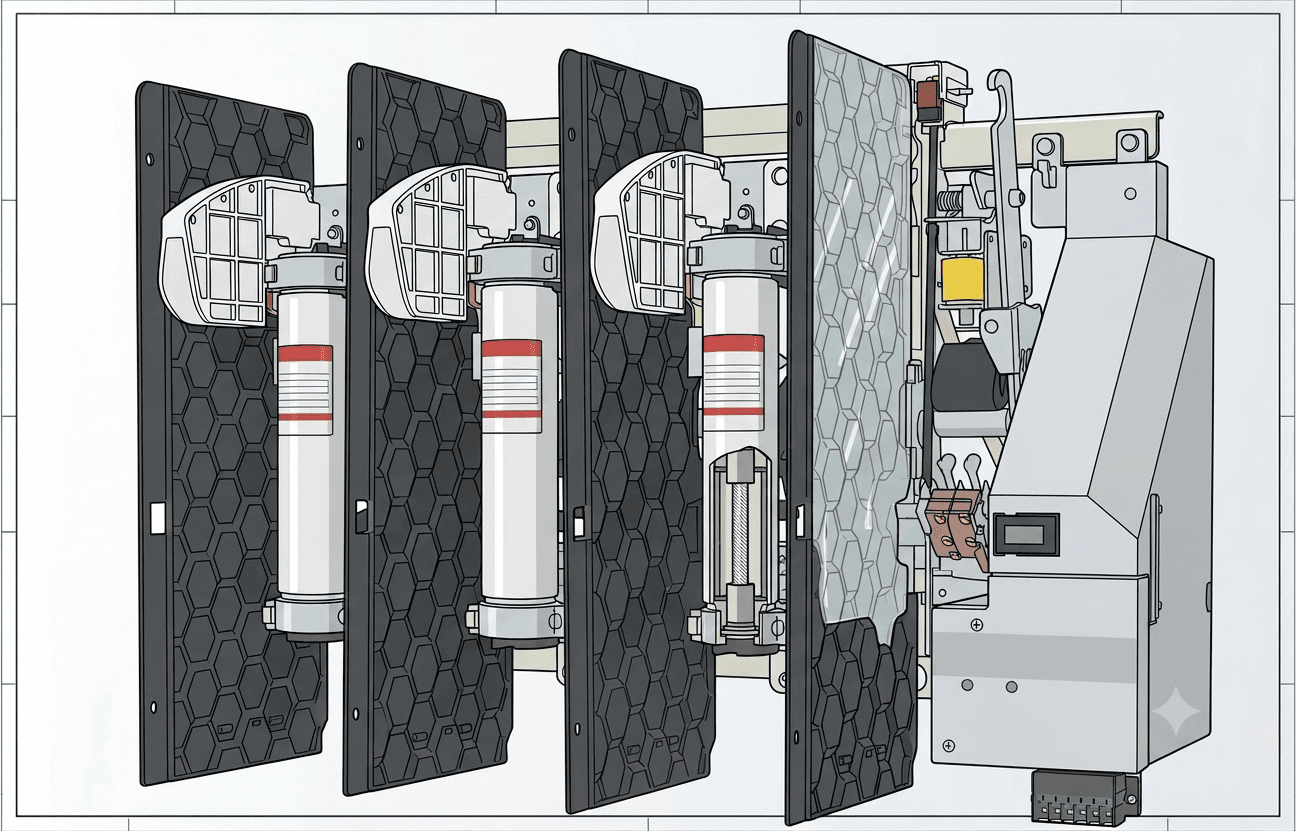

この「変圧器を安全にON/OFFできない」という課題を劇的に解決したのが、三菱電機が開発した高圧交流負荷開閉器（LBS）「エネセーバ」です。

抵抗投入方式による突入電流の抑制

エネセーバの最大の特徴は、回路を閉じるときに「抵抗投入方式」という仕組みを採用している点です。

電源を入れる際、いきなり本線をつなぐのではなく、一瞬だけ抑制用抵抗器を挟んで電気を流します。
これにより、怒涛のように流れ込もうとする励磁突入電流を安全なレベルまで小さく抑え、その直後に本線へとスムーズに切り替えます。

この技術により、以下のメリットが生まれます。

• 励磁突入電流を通常時の数分の一以下に激減させる

• 周辺設備への影響（瞬時電圧低下）を防ぐ

• ブレーカーの誤作動による不要な停電を防止する

結果として、「必要なときだけ電源を入れ、不要なときは安全に電源を切る」という、変圧器の「こまめなスイッチOFF」が可能になったのです。

4. エネセーバ導入の主なメリット

エネセーバを導入することで、具体的にどのような効果が得られるのでしょうか。代表的な3つのメリットをご紹介します。

① 圧倒的な省エネ効果と電気代（基本料金・電力量料金）の削減

不稼働時間帯の無負荷損をゼロにできるため、年間を通じた消費電力量（kWh）を確実に削減できます。

また、デマンド値（最大電力）の管理を行っている施設では、使用電力のベースロードを引き下げる効果もあり、電気代の削減とCO2排出量削減（脱炭素化・GX推進）を同時に実現できます。

② タイマーや遠隔操作による「自動化」で負担ゼロ

エネセーバは電動操作に対応しているタイプが主流です。

タイムスイッチ（タイマー）やビル管理システム（BMS）と連動させることで、「金曜の夜22時に自動で変圧器をOFFにし、月曜の朝6時に自動でONにする」といった運用が手動の手間なく行えます。

③ 設備の長寿命化と安全性の向上

稼働させる必要がない時間帯に電源を切ることで、変圧器の発熱や経年劣化を抑え、設備全体の長寿命化にも貢献します。

5. どんな施設・事業所に導入が向いている？

エネセーバは、特に以下のような電力利用パターンを持つ施設で極めて高い費用対効果（ROI）を発揮します。

まとめ：受電設備の「隠れた無駄」を削減して脱炭素経営へ

これまで「つけっぱなしが当たり前」と諦められていた変圧器の待機電力（無負荷損）。

三菱電機の「エネセーバ」を活用すれば、トラブルのリスクなく安全に電気のON/OFFを行い、確実な省エネとコスト削減を実現できます。

• 電気代の削減ネタを探している

• 設備の老朽化に伴いキュービクルの改修を計画している

• 企業のSBT・CDPなどの環境目標に向けて具体的な手立てが欲しい

このような課題をお持ちの設備管理者・エネルギー管理者の方は、ぜひキュービクル更新や省エネ改修の機会に「エネセーバ」の検討を進めてみてはいかがでしょうか。
