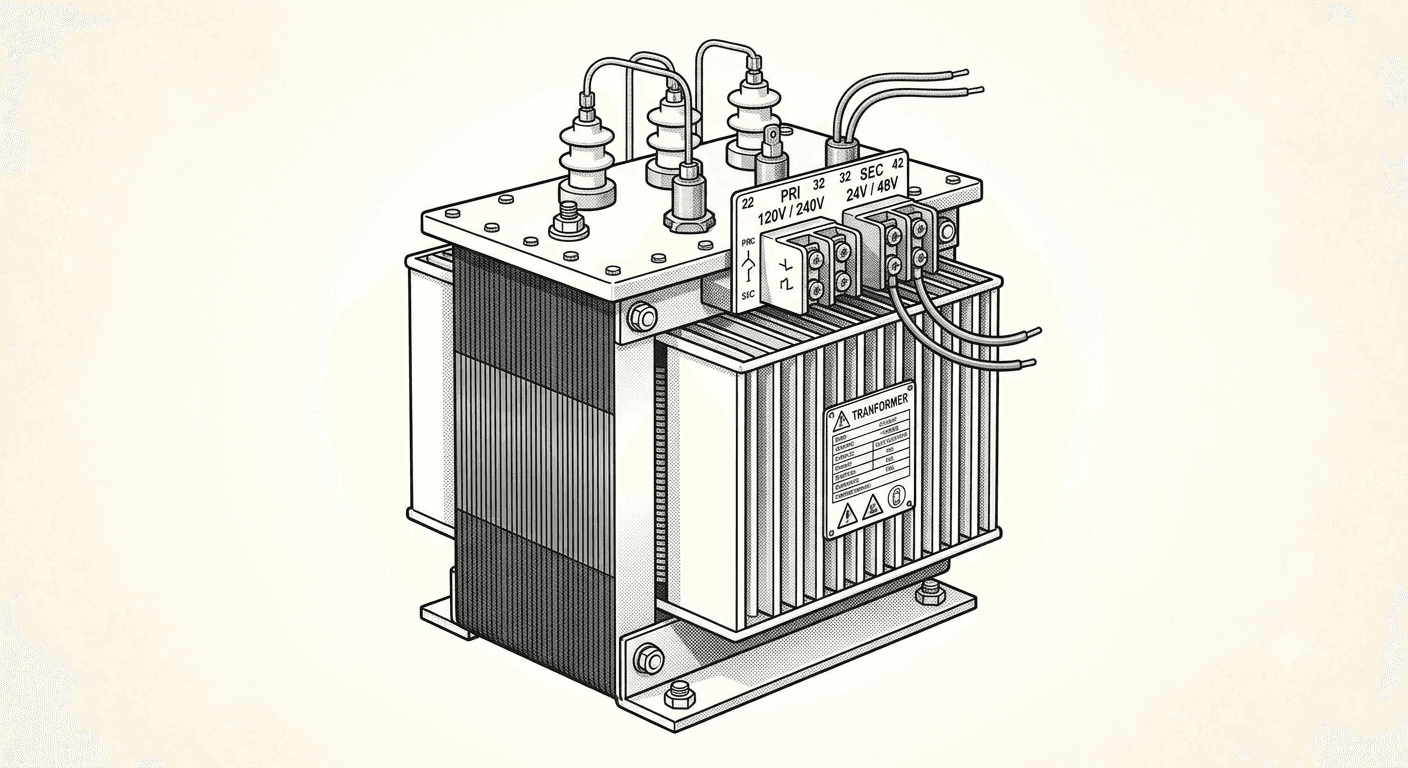

変圧器（トランス）を支える材料の技術と最新トレンド

1. 鉄心（コア）の材料：エネルギー損失を防ぐ「磁性材料」

鉄心は、一次巻線で発生した磁束を二次巻線へと効率よく誘導する「磁気回路」の役割を果たします。鉄心の材料として求められる最も重要な条件は、「磁気を通しやすいこと（高磁束密度）」と「磁気の変化によるエネルギー損失（鉄損）が少ないこと」です。

方向性珪素鋼板（ケイ素鋼板）

現在、変圧器の鉄心材料として最も主流なのが方向性珪素鋼板（シリコンスチール）です。 純粋な鉄にケイ素（シリコン: Si）を3%程度添加した鋼板で、圧延処理によって結晶の方向を一定方向に揃えています。

• 高電気抵抗：ケイ素を混ぜることで鋼の電気抵抗が上がり、渦電流によるエネルギー損失（渦電流損）を抑制します。

• 薄板化と絶縁コーティング：厚さ0.2mm〜0.3mm程度の極薄板の表面に微細な絶縁塗膜を施し、何層にも積層して使用することで、さらなる損失低減を実現しています。

アモルファス合金（次世代の省エネ材料）

超急速冷却によって原子を規則正しい結晶にさせず、ランダムなアモルファス（無定形）構造のまま固めた金属薄帯です。

• 超低鉄損：結晶構造を持たないため、磁気の方向が変わる際の抵抗（ヒステリシス損）が極めて小さく、従来型の珪素鋼板に比べて鉄損を約1/3〜1/5に大幅低減できます。

• 用途：常に電源が入っており待機電力のロスが問題となる配電用トランス（柱上変圧器など）での採用が加速しています。

2. 巻線（コイル）の材料：効率よく電流を流す「導電材料」

巻線は、電気を流して磁界を発生させたり、逆に磁界から電気を取り出したりする部位です。電気抵抗による熱損失（銅損）を最小限に抑えるため、極めて高い導電性が求められます。

純銅（無酸素銅・タフピッチ銅など）

変圧器の巻線材料として世界的に主流なのが銅（Cu）です。

• 極めて高い導電率：電気抵抗が非常に低く、電気がスムーズに流れるため、コンパクトで高効率なトランスを設計できます。

• 高い機械的強度：事故やショート時の強い電磁力（短絡電磁力）にも耐えうる変形しにくい強さを持ちます。大型の変圧器や高効率が要求される産業用トランスでは銅が標準です。

アルミニウム

一部の配電用トランスやモールド変圧器（樹脂で固めた変圧器）では、アルミニウム（Al）が巻線として使用されるケースもあります。

• 軽量性とコスト：アルミニウムの導電率は銅の約60%程度ですが、質量比では銅の約半分と軽いため、軽量化やコスト削減が強く求められる用途で選ばれます。ただし、同等の性能を出すには銅より太い巻線が必要になるため、本体サイズはやや大きくなります。

3. 絶縁材料・冷却媒体：安全性を維持する「絶緑・冷却技術」

高電圧を扱う変圧器内部では、巻線同士や巻線と鉄心の間の放電を防ぐ「絶縁力」と、通電による発熱を冷やす「冷却能力」が極めて重要です。

変圧器油（鉱油・植物油）

油入変圧器（内部をオイルで満たしたタイプ）に使用される液体絶縁体です。

• 鉱物油（鉱油）：伝統的かつ最も広く使われている石油系の絶縁油で、高い絶縁耐力と優れた冷却機能を持っています。

• エステル油・植物油（環境配慮型）：近年、菜種油などを主成分とした「天然エステル油」の採用が広がっています。万が一の漏洩時にも自然分解（生分解性）されやすく、引火点が高い（火災リスクが低い）ため、防災性・環境性に優れた安全な材料として定着しつつあります。

絶縁紙・エポキシ樹脂

• クラフト紙・プレスボード：油入変圧器内で巻線の周りに巻き付けられ、絶縁油を浸透させることで極めて高い絶縁性能を発揮します。

• エポキシ樹脂：油を使わない「モールド変圧器」において、巻線全体を難燃性の高い樹脂で完全に固める（モールドする）ために使用されます。ビルや地下街など、火気を極力避ける場所で重宝されます。

4. 変圧器材料の最新開発動向とまとめ

脱炭素（カーボンニュートラル）社会の実現に向け、電力網全体のエネルギー効率向上は世界共通の課題です。これに伴い、変圧器材料の進化も続いています。

1. 鉄心のハイグレード化：珪素鋼板の更なる薄型化（0.15mm〜0.20mm級）や、レーザー照射加工による磁気特性の極限までの向上。

2. アモルファスおよびナノ結晶材料の普及：再生可能エネルギー（太陽光・風力）の系統接続用トランスへの超高効率材料の導入。

3. グリーン絶縁油へのシフト：植物由来の難燃性・高生分解性オイルへの切り替えによるサステナビリティの強化。

変圧器の材料は、「鉄心＝珪素鋼板」「巻線＝純銅」が基本の骨格であり、使用環境や要求される省エネレベルに応じてアモルファス合金や植物油などの先端材料が使い分けられています。

それぞれの材料が持つ特性を最適に組み合わせることで、現代の安全で高効率な電力インフラが成り立っています。
