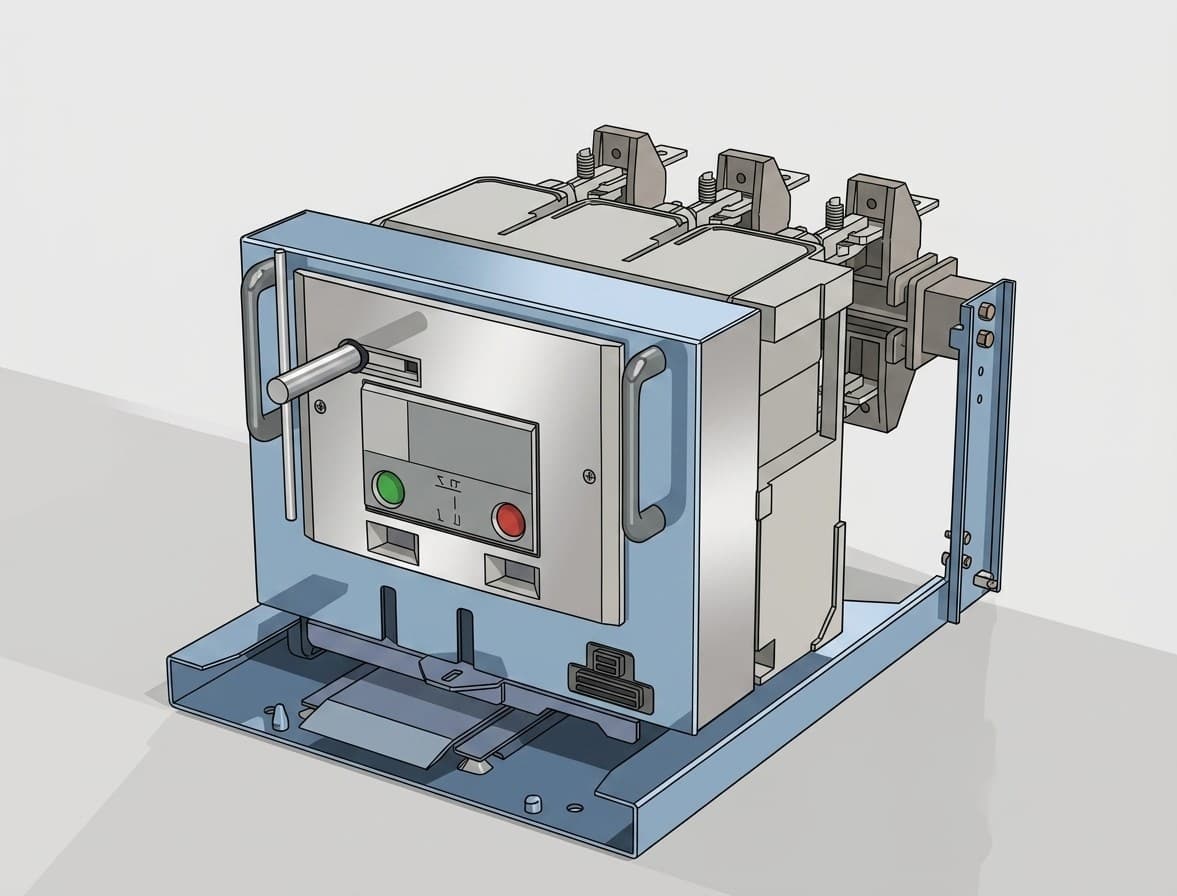

【キュービクル内蔵機器コラム #02】事故から建物と街を守る防御の要！最強のブレーカー「真空遮断器（VCB）」とは？

1. 真空遮断器（VCB）を一言でいうと？

VCBの最大の仕事は、「建物内でショート（短絡）などの重大事故が起きた時、とてつもない大電流を瞬時にカットして電気を安全に止めること」です。

電気設備に事故が起きると、普段の何十倍〜何百倍という危険な電流が流れ出します。

これを放置すると電線が焼き切れ、火災が発生したり、近隣一帯を巻き込む「波及事故（大規模停電）」に発展してしまいます。そうなる前に、命がけで電気を遮断するのがVCBです。

2. なぜ「真空」なの？

「電気を止めるだけなら、スイッチをカチッとOFFにすればいいのでは？」と思うかもしれません。しかし、6,600Vという高圧の電気はそう一筋縄ではいきません。

スイッチを開こうとした瞬間、離れていく金属と金属の間に「アーク放電」と呼ばれる超高圧の火花（雷のような電気のプラズマ）が飛び散り、スイッチが開いても気が通ったままになってしまいます。

そこで登場するのが「真空」です。

• 空気中： 空気の粒子を伝って火花（アーク）が飛び続ける

• 真空中： 邪魔する粒子が何もないため、火花が一瞬で消える

VCBは、スイッチの接触部分をカプセル状の「真空容器」の中に閉じ込めることで、発生した火花を瞬時に消し去り、確実に電気を遮断しています。

💡 初心者向けの例え：「火を消す『無酸素室』」

VCBの仕組みを例えるなら、「燃え上がった火を、一瞬で『無酸素の部屋』に入れて鎮火させる装置」です。

• アーク放電＝激しい火花（火）

• スイッチを開く＝火を消そうとする動作

• 真空容器＝酸素も空気も一切ない部屋

どんなに激しい火花（アーク）が起きても、空気が一切存在しない「真空」という部屋の中では火花が維持できず、一気に消えてしまいます。

宇宙空間のような環境を利用して、安全に電気を止めているのです。

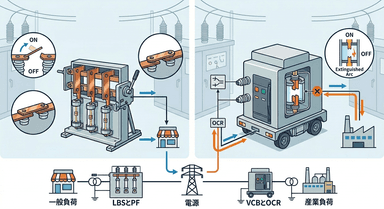

3. VCBと普通のブレーカー・スイッチの違い

キュービクル内には他のスイッチもありますが、役割が明確に分かれています。

• 配線用遮断器（MCCB）： トランスの「後」にある、100V/200V用（低圧）のブレーカー。

• 高圧負荷開閉器（LBS）： 手動で電気をON/OFFするスイッチ。大きな事故電流を単体で止める能力はない。

• 真空遮断器（VCB）： 6,600V（高圧）の事故大電流を力ずくで安全に切ることができる最強のブレーカー。

4. 知っておきたいトラブルと寿命

VCBは緊急時に確実に動かなければ意味がないため、日頃の点検が欠かせません。

• 寿命の目安： 約15年〜20年（または規定の開閉回数に達するまで）

• よくあるトラブル・注意点：

  • 真空度の低下： 経年劣化で真空容器の中に空気が漏れ入ると、遮断性能が一気に落ちます。

  • 操作メカニズムの固着： 長年動かしていないと、いざという時にレバーやスプリングが固まって動かないリスクがあります。

定期点検では「耐圧試験」や「真空度テスト」を行い、いざという時に100%動作する状態をキープしています。

5. まとめ＆次回予告

VCBは、事故時に発生する強烈なアーク放電を「真空」の力で鎮め、建物や地域一帯の大停電を防ぐキュービクルの「最強の守護神」です。

しかし、すべての設備にこの大きくて高価なVCBが設置されているわけではありません。中小型の施設では、別の機器がメインスイッチとして活躍しています。

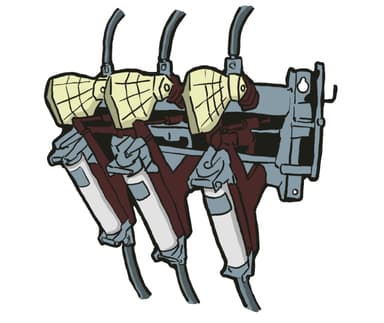

👉次回のコラム（#03）では、手動での電源ON／OFFやヒューズ機能を備えた実力派、「高圧交流負荷開閉器（LBS）」について解説します！お楽しみに！
