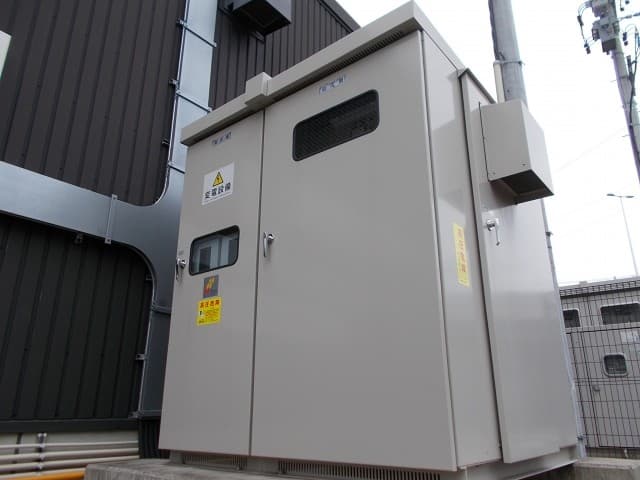

キュービクルの負荷容量とは？計算方法（kVA・kW・需要率）から過負荷リスク・削減対策まで解説

1. なぜキュービクルの「負荷容量」把握が重要なのか？

キュービクル（高圧受変電設備）の中核的なスペックが負荷容量です。電気主任技術者や設備担当者にとって、負荷容量の適正管理は以下の3つの重要業務の土台となります。

• 【安全管理】 設備の故障や発火事故、広域停電（波及事故）を未然に防ぐ

• 【コスト削減】 不要な大容量契約を見直し、電気代の基本料金を削る

• 【増設計画】 新たな機器や生産ラインを導入できるか正確に判断する

2. キュービクルの負荷容量における基礎知識

「kVA」と「kW」の違いとは？

キュービクルの能力は「kW（キロワット）」ではなく、「kVA（キロボルトアンペア）」で表記されます。この違いを理解することが第一歩です。

電気機器（特にモーターや照明の安定器など）を動かす際、仕事に使われない「無効電力」が発生します。キュービクル内の変圧器（トランス）は、仕事に使われた電力（kW）だけでなく、無効電力も含めた全体の流れる量（kVA）を受け止める必要があるため、能力単位にkVAが使われます。

変圧器（トランス）の定格容量＝負荷容量の限界

キュービクル内には、電力会社からの高圧電力（6,600V）を家庭や工場で使える電圧（100V/200V）に下げる「変圧器（トランス）」が入っています。

この変圧器に刻印されている「定格容量（例：100kVA）」こそが、そのキュービクルが供給できる負荷容量の限界値です。

3. 負荷容量を算出する3ステップ（計算式あり）

単に施設内の機器のワット数を足し合わせるだけでは、正しい負荷容量は導き出せません。実務では以下の3ステップで計算します。

ステップ1：設備容量（合計負荷）のリストアップ

まず、施設内にある全電気機器の消費電力を一覧化して合計します。

• 電灯系：LED・照明機器、コンセント、OA機器など

• 動力系：空調設備、エレベーター、ポンプ、生産ラインのモーターなど

ステップ2：需要率を掛け合わせて「最大需要電力」を算出

すべての機器が24時間365日、同時に100%の出力で動くことはありません。そのため、実態に合わせた「需要率」を掛け合わせます。

【計算式】

最大需要電力（kWまたはkVA） = 設備容量の合計 × 需要率

■ 建物別・需要率の目安

• オフィスビル：60% ～ 80%

• 工場（単一シフト）：50% ～ 70%

• マンション・集合住宅：30% ～ 40%

※適切に需要率を設定することで、過大な設備投資やオーバースペックな契約を防げます。

ステップ3：将来の増設余力（マージン）と力率の考慮

計算値ギリギリで変圧器を選定すると、機器の追加導入に対応できなくなります。通常は15%〜20%程度の余裕（安全マージン）を見込んで最終容量を決定します。

また、無効電力を減らして電気の効率を上げるため、進相コンデンサを設置して「力率（りくりつ）」の改善を図るのが一般的です。

4. 負荷容量を超えた場合（過負荷）の3大リスク

「一時的になら限界を超えても大丈夫」という判断は非常に危険です。過負荷運用には重大なリスクが潜んでいます。

① トランスの寿命短縮と焼損事故

過負荷状態が続くと内部の絶縁油が異常加熱し、「絶縁劣化」を起こします。これにより変圧器の寿命（通常20〜30年）が半分以下に縮まるほか、最悪の場合は内部ショートによる爆発・焼損につながります。

② 近隣を巻き込む「波及事故」の発生

キュービクル内の保護装置が作動せず過電流が流れると、電力会社の配電線へ影響を及ぼし、周辺地域一帯を停電させる「波及事故」を起こす恐れがあります。

賠償責任や社会的信用の失墜につながる重大トラブルです。

③ 電気代（基本料金）の突発的な高騰

高圧受電契約の基本料金は、過去1年間の「最大デマンド値（30分間の最大需要電力）」を基準に設定されます。
うっかりピークを作ってしまうと、その後1年間の基本料金が跳ね上がってしまうコスト的デメリットが生じます。

5. 実務担当者が明日から実施できる3つのチェックポイント

現役の設備担当者やビルオーナーが、設備の安全とコスト最適化のために今すぐ確認すべきポイントです。

【点検チェックリスト】 □ 1. 月次・年次点検報告書で「負荷率」を確認しているか？ □ 2. デマンド監視装置でピーク電力を「見える化」しているか？ □ 3. 設備更新時に「ダウンサイジング（容量縮小）」を検討しているか？

1. 点検報告書の確認：電気主任技術者が提出する報告書内の「負荷率」を確認します。常時80%を超えている場合は危険信号であり、増設不可または設備増設の検討が必要です。

2. デマンド監視装置の導入：リアルタイムで電力使用量を可視化し、目標値を超えそうになったら警報を出したり空調を一時自動制御したりすることで、基本料金の上昇を抑えます。

3. 更新時のダウンサイジング：LED化や省エネ機器への刷新が進んでいる場合、昔ほど容量が必要ないケースが増えています。キュービクルの更新時期（20〜30年周期）に合わせて容量を小さく見直すことで、維持費や基本料金の大幅削減が期待できます。

まとめ：正しい負荷管理が「安全」と「コスト削減」を両立する

キュービクルの負荷容量は、いわば「建物の電気の定員数」です。定員を正しく把握し、余裕を持った運用を行うことが、事故を防ぐだけでなく企業利益を守る活動につながります。

1. 自社キュービクルの定格容量（kVA）を確認する

2. 需要率と実際の使用状況（負荷率）を把握する

3. 電気主任技術者や専門業者に最適化の相談をする

まずは直近の「電気設備点検報告書」を開き、現在の負荷率が適正範囲内にあるかチェックしてみましょう。
