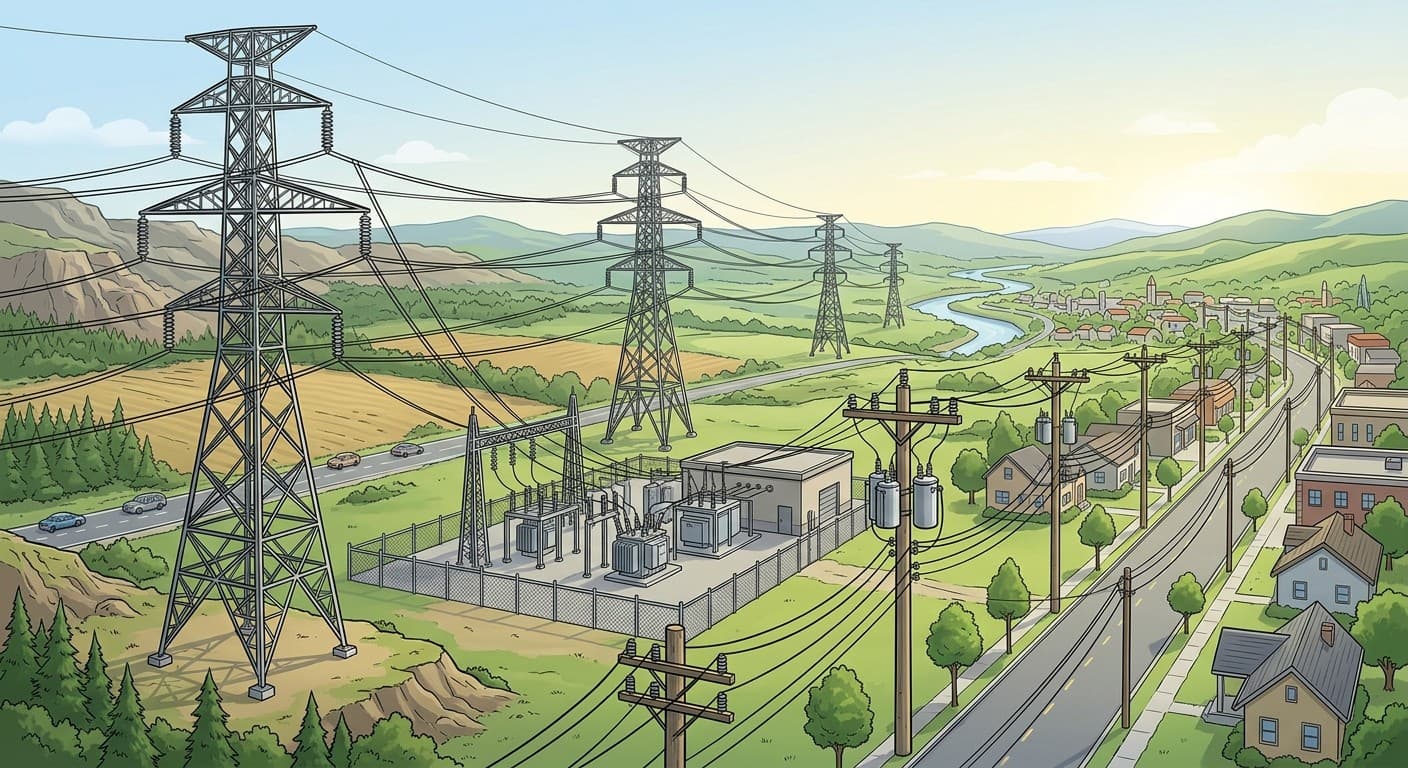

送電線と配電線の違いとは？電圧・役割・設備の仕組みについて

送電線と配電線の決定的な違い

送電線と配電線の主な違いは、電圧の高さと電気を送る区間にあります。

• 送電線：発電所から変電所まで（高電圧：数万〜数十万ボルト）

• 配電線：変電所から需要家（家庭・オフィス・工場）まで（低電圧：100V・200V・6,600Vなど）

発電所で生み出された電気は、まず送電線を通って都市部近くの変電所まで運ばれます。変電所で安全な電圧まで下げられた後、配電線を通って各建物へと引き込まれます。

送電線の仕組みと特徴

送電線は、発電所でつくった膨大な電気を遠くまで運ぶ大動脈です。

なぜ超高電圧で送るのか

発電所から出力された電気は、数十万ボルトという超高電圧に昇圧されて送電線へ流されます。

電圧を極限まで高める理由は、送電ロス（電気の熱による損失）を最小限に抑えるためです。

電気は電線を通る際、抵抗によって熱に変わり、一部が消滅します。

同じ電力を送る場合、電圧を高くすると電流が小さくなり、抵抗による損失を劇的に減らすことができます。遠隔地の発電所から都市部へ効率よく届けるために、高電圧化は不可欠な技術です。

主な設置場所と設備の特徴

送電線の多くは、山間部や郊外にそびえ立つ大きな鉄塔（送電鉄塔）に張られています。

高電圧の電気は空気中を放電する危険があるため、電線どうしや地面との距離を十分に保つ必要があり、大型構造物が採用されます。

都市部や密集地では、景観保全や安全対策として地中に電線を埋設する「地中送電線」も活用されています。

配電線の仕組みと特徴

配電線は、変電所で降圧された電気を個々の建物へ直接届ける末端ネットワークです。

段階的な電圧の引き下げ

変電所に届いた電気は、段階的に電圧が下げられます。

1. 一次変電所・中間変電所：数十万ボルトから6,600V程度まで降圧

2. 柱上変圧器（トランス）：電柱に取り付けられた灰色のバケツ状設備で100Vまたは200Vに降圧

3. 引き込み線：家庭の分電盤へ

工場や大型ビルなどの高圧需要家には6,600Vのまま供給され、施設内の変電設備で降圧して使用されます。一般家庭には、柱上変圧器で100V・200Vに落とされた電気を直接引き込みます。

主な設置場所と設備の特徴

身近で見かける電柱（配電柱）に張られているのが配電線です。街中に張り巡らされており、停電時の復旧作業や個別の引き込み工事がしやすい構造になっています。近年では、防災面での安全性向上や景観改善を目的に、電柱を無くして地下に配電線を収める「無電柱化」が進められています。

送電線と配電線の比較まとめ

安全を守るバックアップの仕組み

日本の電力網は、送電線・配電線ともに網の目状に組み合わされた「系統網」を形成しています。

一箇所の送電線や配電線が落雷や設備故障で停止した場合でも、瞬時に別の経路から電気を迂回させて送るループ状の仕組みが整っています。

この冗長性により、設備トラブルが発生しても広域停電を回避し、24時間365日安定した電力供給が維持されています。

まとめ

電気を届けるプロセスにおいて、送電線と配電線はそれぞれ異なる機能を担っています。

発電所からの長距離輸送を担う送電線が電圧を高めて効率性を追求し、末端の配電線が安全な電圧に下げて各家庭へ確実に届けることで、毎日の暮らしや産業活動が支えられています。
