水と塵から設備を守る「IP規格」とは何か？

水と塵から設備を守る「IP規格」とは何か？

〜工場（防水・防塵）・プール・温泉施設などの水や湿気の電気トラブルを防ぐための基礎知識〜

私たちの身の回りにあるスマートフォンや、工場で稼働する巨大な制御盤、あるいは温泉施設を彩る水中照明。これらの電気機器には必ずと言っていいほど「IP65」や「IPX8」といった謎のコードが表記されています。

「なんとなく防水っぽいのはわかるけれど、数字の意味までは……」という方も多いのではないでしょうか。しかし、特に過酷な環境下で電気設備を運用する工場や施設管理の現場において、このIP規格の理解不足は、機器の故障、ショート、最悪の場合は火災や感電事故に直結する死活問題です。

今回は、知っているようで意外と知らない「IP規格」の仕組みと、具体的な施設例を挙げた実践的な選び方を徹底解説します。

1. IP規格とは何か？：国際基準の「守備力」

IP規格（Ingress Protection）とは、日本産業規格（JIS C 0920）および国際電気標準会議（IEC 60529）によって定められた、「外来固形物（塵など）」と「水の浸入」に対する保護等級のことです。

「防水」「防滴」といった言葉はメーカーの主観に左右されがちですが、IP規格という統一されたモノサシがあることで、私たちはその機器がどれほどの環境に耐えられるのかを客観的に判断できるようになります。

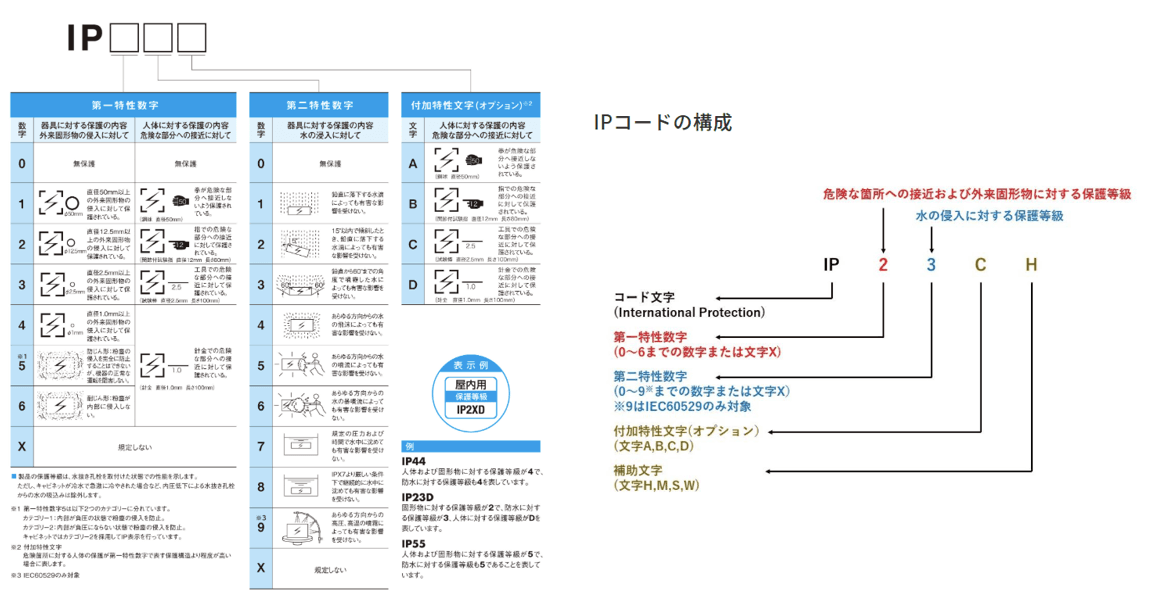

IP表記の読み解き方

IPコードは、基本的に「IP + 2つの数字」で構成されています。

• 第1記号（左側の数字）：外来固形物に対する保護等級（0〜6）

  • 主に「指が入らないか」「塵（チリ）が入り込まないか」という防塵性能を示します。

• 第2記号（右側の数字）：水の浸入に対する保護等級（0〜9）

  • 「滴る水」「噴流」「水没」など、水に対する耐性を示します。

例えば「IP68」であれば、「粉塵が内部に侵入せず（6）、連続的に水中に置いても浸水しない（8）」という、防塵・防水ともに最高クラスの性能を指します。なお、片方の試験を省略する場合は「IPX8（防塵は未テスト、防水は8）」のように「X」と表記されます。

2. 【工場編】粉塵と水しぶきとの戦い

工場環境において、IP規格の選定は設備の寿命を左右します。特に「切削屑」や「粉末原料」が舞う現場では、防塵性能が重要視されます。

金属加工・木工工場の制御盤

金属を切削する工場では、微細な金属粉が空気中を漂います。これが制御盤の隙間から侵入し、基板に付着するとトラッキング現象によるショートを引き起こします。

• 推奨される規格：IP5X または IP6X

  • IP5X（防塵形）： 若干の粉塵の侵入があっても正常な運転を阻害しない。

  • IP6X（耐塵形）： 粉塵が内部に全く侵入しない。

木工工場のように、さらに細かく乾燥した「おがくず」が舞う場所では、IP6Xレベルの完全な密閉性が求められます。

食品工場の洗浄ライン

食品工場では、衛生管理のために毎日「高圧洗浄機」で設備を丸洗いすることがあります。ここでは防塵よりも、強力な水圧に耐える防水性能が必須です。

• 推奨される規格：IPX5 / IPX6 または IPX9K

  • IPX5（噴流）： あらゆる方向からのノズルによる噴流水を受けても有害な影響がない。

  • IPX9K（高温高圧水）： ドイツ規格由来の等級で、スチーム洗浄のような高温・高圧の噴流水に耐える。

「水に浸けるわけではないからIPX7（防浸形）でいいだろう」と考えるのは間違いです。「水に沈める」のと「強い勢いで水をかける」のとでは、かかる圧力の方向が異なるため、洗浄現場では噴流に対応した「5」以上の数字が必要になります。

3. 【プール・温泉施設編】水没と湿気、化学物質の特殊環境

レジャー施設やリラクゼーション施設は、電気設備にとって最も過酷な「常時水が存在する」環境です。

プールの水中照明

水中照明は文字通り「水没」した状態で使用されます。ここでは最高レベルの防水性能が求められます。

• 推奨される規格：IPX8（水中形）

  • IPX8： 製造者とユーザーとの間の協議によりますが、一般的には「指定された時間・水深において浸水しない」ことを指します。

ただし、プールには「塩素」が含まれています。IP規格はあくまで「真水」での試験結果であるため、現実にはIP規格に加えて「耐食性（素材）」の検討も不可欠です。

温泉施設・サウナの電気設備

温泉施設は、プール以上に条件が複雑です。単なる防水性能だけでなく、以下の要素が絡み合います。

1. 高湿度： 結露による内部腐食。

2. 温泉成分（硫黄等）： 金属の腐食を加速させる。

3. 温度： ゴムパッキンの劣化。

温泉の洗い場にあるスイッチや照明には、IPX5（防噴流）以上が求められますが、それ以上に重要なのが「パッキンのメンテナンス」です。どれほど高いIP等級を持っていても、硫黄成分や熱でパッキンが硬化してしまえば、IP性能はゼロになります。

4. IP規格の「よくある誤解」と注意点

コラムの読者にぜひ伝えておきたいのが、IP規格に関する落とし穴です。

1. 「数字が大きい＝下位互換」とは限らない
   防水性能において、IPX7（防浸形）とIPX5/6（噴流形）は試験内容が全く別物です。 「水に沈めて大丈夫なら、シャワーを当てても大丈夫だろう」と思われがちですが、浸漬試験をクリアしていても、強い噴流には弱い機器が存在します。そのため、両方の性能を保証する場合は「IPX5/IPX7」のように併記されます。

2. 常温の「真水」が基準
   前述の通り、IP試験は常温の真水で行われます。

   • お湯（温泉）： パッキンが膨張・変質する可能性がある。

   • 石鹸水・洗剤： 水の表面張力が下がり、隙間に浸入しやすくなる。

   • 海水： 乾いた後に塩の結晶が残り、動作不良を起こす。

   これらの環境で使用する場合は、IP規格以上の対策（防蝕塗装やシリコン充填など）が必要です。

3. 経年劣化による「等級ダウン」
   新品時にはIP67を誇っていた機器も、現場での開閉作業や紫外線の影響でゴムパッキンが劣化すれば、その性能は維持できません。特に工場の屋外設備やプールの周辺機器では、定期的なパッキン交換が「IP規格を維持する」ための必須業務となります。

5. まとめ：環境に適した「正解」を選ぶために

IP規格は、単なる数字の羅列ではなく、大切な設備と人命を守るための「信頼の証」です。

• 塵が多い場所なら「第1記号（左側）」を重視。

• 水がかかる・沈める場所なら「第2記号（右側）」を重視。

• 洗浄や噴流があるなら「5・6」の噴流耐性を確認。

施設管理や設計に携わる際は、その場所が「どのような種類の汚れ」にさらされ、「どのような形で水がかかるのか」を具体的にシミュレーションすることが重要です。

適切なIP規格の選定は、初期投資こそ高くなるかもしれませんが、中長期的なメンテナンスコストの削減と、事故のリスク回避という最大のメリットをもたらしてくれます。あなたの現場の「守備力」、この機会に見直してみてはいかがでしょうか。
