インバータとは？仕組み・役割・メリットをわかりやすく解説

インバータの基本的な仕組み

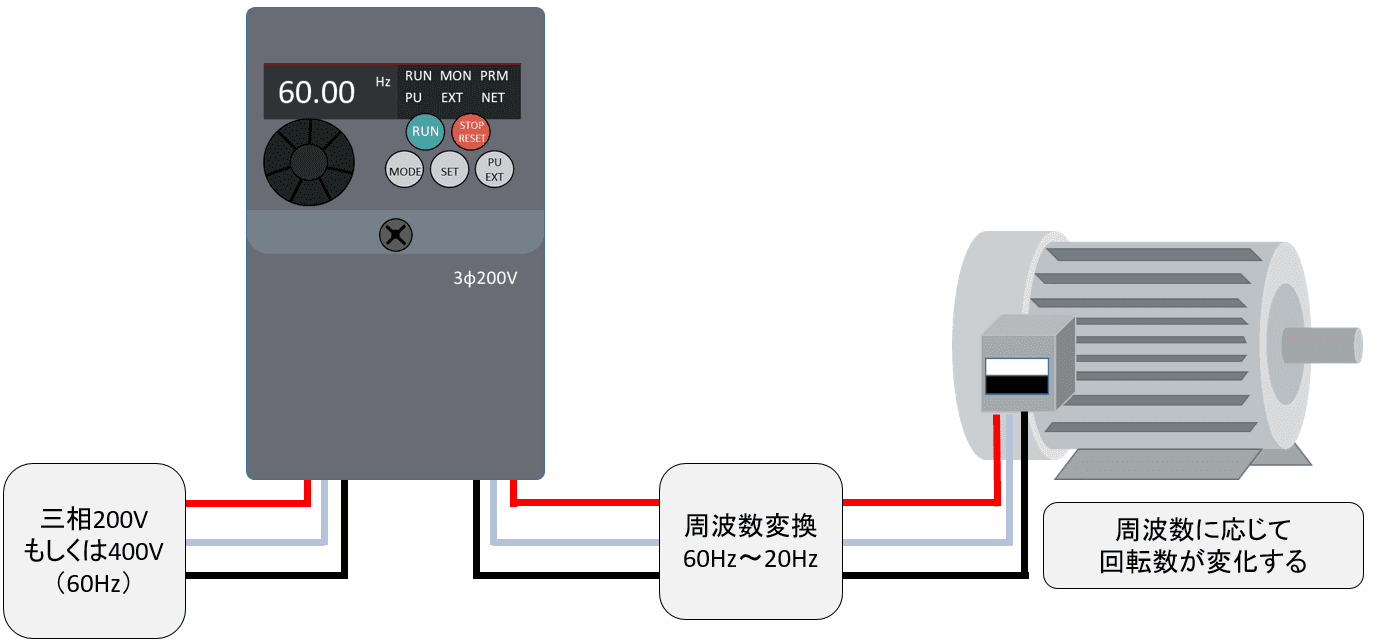

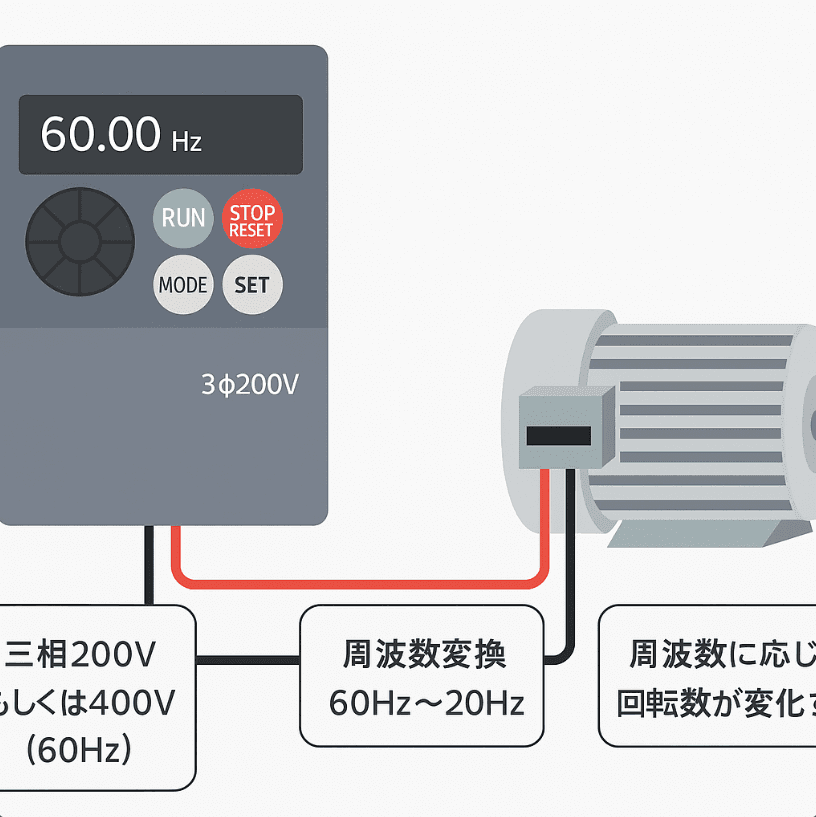

インバータは、交流電源の周波数と電圧を自由に変換し、モーターの回転数を細かく制御できる装置です。日本の商用電源は下記の周波数で供給されています。

• 東日本：50Hz

• 西日本：60Hz

通常、モーターはこの周波数に合わせて一定の回転数でしか動作できません。インバータを使うことで、モーターの回転速度を調整でき、省エネ効果や制御性の向上が実現します。

インバータの動作プロセス

1. 整流（AC → DC）
   まず、交流電源を直流電源に変換します。この工程を「整流」と呼びます。

2. 平滑
   整流後の直流電流は波形が乱れているため、コンデンサなどで電流を安定化させます。

3. インバータ変換（DC → AC）
   最後に直流電源から再び交流を発生させ、周波数や電圧を自在に制御します。

この一連の変換により、モーターなどの回転機械の速度制御が可能になります。

インバータ制御の主なメリット

省エネルギー効果

• 電力消費量を大幅に削減可能（設備によっては30〜50％の省エネも期待）

• 調整対象例：空調ファン、給水ポンプ、排風機、コンプレッサーなど

モーターの寿命延長

• ソフトスタートにより、急激な起動・停止を防止

• 突入電流や機械的負荷が減少し、以下の効果が得られる

  • モーター寿命の延長

  • ベルト・軸受の摩耗軽減

  • 設備故障の減少

高い運転制御の自由度

• 回転数制御

• 加速・減速時間の設定

• トルク制御

• 自動運転制御

電力設備への負担軽減

• 起動時の突入電流を抑制

• ブレーカーや電源設備への負担を軽減

• 電圧降下やトラブルの防止

インバータの主な用途

工場設備

• コンベア

• 工作機械

• ポンプ

• ファン

• コンプレッサー

空調設備

• 空調ファン

• 冷却塔

• チラー

• 給排気設備

家庭用電化製品

• エアコン

• 冷蔵庫

• 洗濯機

従来のオン・オフ制御から、インバータにより効率よく必要な出力だけで運転可能となっています。

インバータ導入時の注意点

高調波ノイズの発生

• 高調波フィルタ

• リアクトル

• ノイズフィルタ

これらの対策が必要な場合があります。

モーターとの適合性

• インバータ対応モーターか確認

• 絶縁性能や冷却性能の確認

まとめ

インバータは電源の周波数と電圧を調整し、モーターの回転数を自由に制御する装置です。

• 大幅な省エネルギー効果

• モーター寿命の延長

• 設備制御の高度化

• 電力設備の負担軽減

工場・ビル・家庭用家電など幅広い用途で採用される、現代の省エネ技術の中核となる装置です。今後もエネルギー効率化、カーボンニュートラルの実現に欠かせない役割を果たします。
