“配線ダクト（ライティングレール）の互換性と活用方法”

26/03/18 07:57

照明器具用配線ダクトは、メーカーにより「ライティングレール」や「ショップライン」等と呼称が異なりますが、国内主要メーカーの100V用であればJIS規格に基づき基本的に物理的互換性があります。ただし、メーカー外の組み合わせは動作保証対象外となる点に注意が必要です。導入時は、1500Wまでの容量制限、天井の耐荷重、極性の向きを確認しましょう。特に調光機能を使用する場合は、不具合を防ぐためスイッチと器具のメーカーを揃えるのが鉄則です。規格を理解し、安全に自由な照明設計を楽しみましょう。

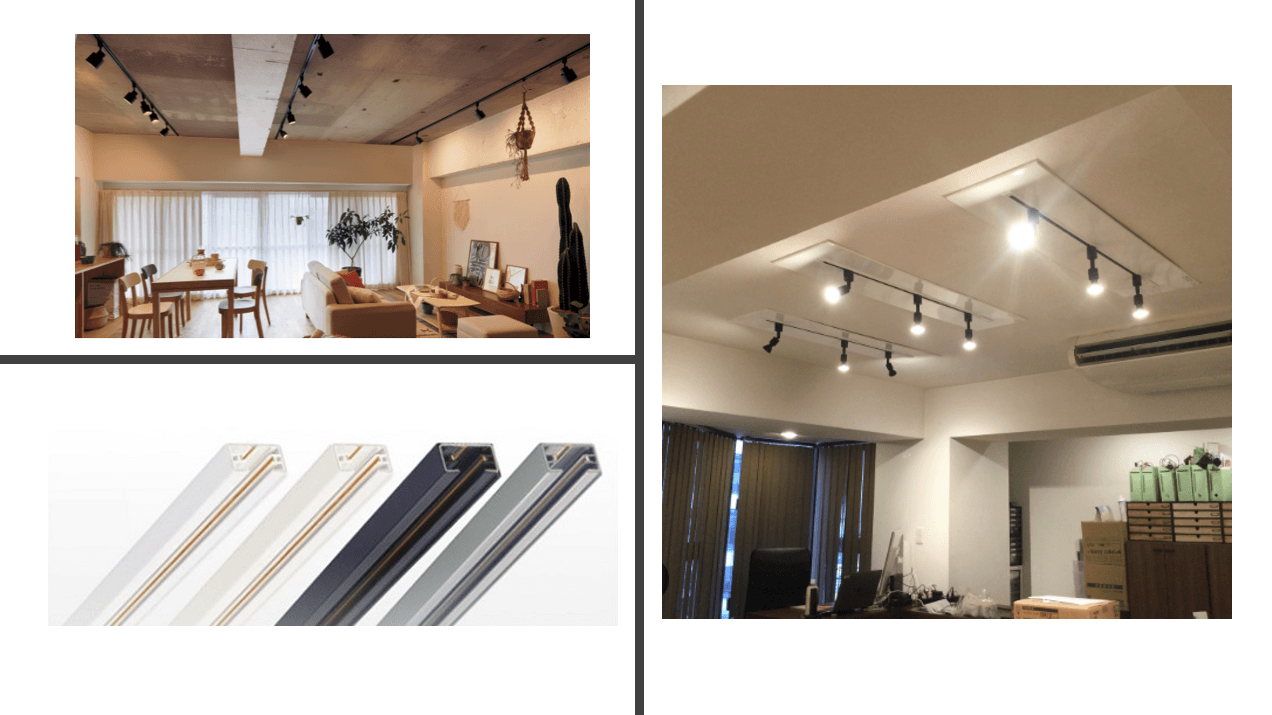

配線ダクト（ライティングレール）の互換性と活用方法：空間を自由自在に照らす魔法のレール

店舗設計から始まった「照明器具用配線ダクト」は、今や一般住宅のリノベーションや新築においても欠かせない存在となりました。天井に一本のレールを引くだけで、スポットライトやペンダントライトを自由な位置に配置でき、後からの変更も容易。この「自由度」こそが最大の魅力です。

しかし、導入にあたって多くのユーザーを悩ませるのが、「メーカーごとに呼び名が違うけれど、これって同じもの？」「違うメーカーのライトをつけても大丈夫？」という互換性の問題です。

今回は、配線ダクトの名称の謎から、互換性の真実、そして失敗しないための注意点まで、2500字を超えるボリュームで徹底解説します。

1. メーカーによってこれだけ違う！配線ダクトの「呼び名」の正体

まず、私たちが「配線ダクト」と呼んでいるものは、実はJIS規格（日本産業規格）では「照明器具用配線ダクト」と定義されています。しかし、カタログを開くと各社バラバラの名称が並んでいます。

主要メーカーの呼称一覧

パナソニック（Panasonic）：「配線ダクト」「ショップライン」
東芝（TOSHIBA）：「ライティングレール」
オーデリック（ODELIC）：「ライティングダクトレール」
大光電機（DAIKO）：「ルミライン」
遠藤照明（ENDO）：「配線ダクトレール」

なぜこれほど名称が分かれているのでしょうか。それは、かつて各メーカーが独自商品としてブランド化を図った名残です。特に東芝の「ライティングレール」は、商標の枠を超えて一般名詞化するほど浸透しました。ホッチキス（ステープラー）や宅急便（宅配便）と同じ現象ですね。

2. 【結論】配線ダクトに互換性は「ある」のか？

結論から申し上げます。「100V用の一般的な配線ダクトであれば、メーカーが異なっても物理的な互換性はほぼある」のが実情です。

日本の主要メーカーが製造している配線ダクトは、JIS規格（JIS C 8366）に準拠して設計されています。レールの内幅、導電板（銅線）の位置、ストッパーの構造などが標準化されているため、例えば「パナソニックのレールに、東芝のスポットライトを取り付ける」といったことは基本的に可能です。

ただし、100%の保証はない
ここで注意が必要なのは、「物理的にハマる」ことと「メーカーが動作を保証する」ことは別問題だということです。
メーカーの立場： 自社製品同士の組み合わせでしかPL法（製造物責任法）の責任を負えません。他社製品を混ぜて不具合が起きた場合、サポートを受けられない可能性があります。
施工の現場： 実際にはコストやデザインの兼ね合いで、レールはA社、器具はB社という組み合わせは頻繁に行われています。

3. 知っておかないと危険！互換性における「3つの例外」

「全部共通なら安心だ」と判断するのは早計です。以下のケースでは、互換性が全くない、あるいは非常に危険な組み合わせとなります。

「100V用」と「三相200V用」の混同
主に工場や大型店舗で使用される「三相200V」用のダクトレールが存在します。これらは100V用の器具とは形状が全く異なり、物理的に接続できないようになっています。一般住宅で間違えることは稀ですが、中古物件の照明を引き継ぐ際などは確認が必要です。

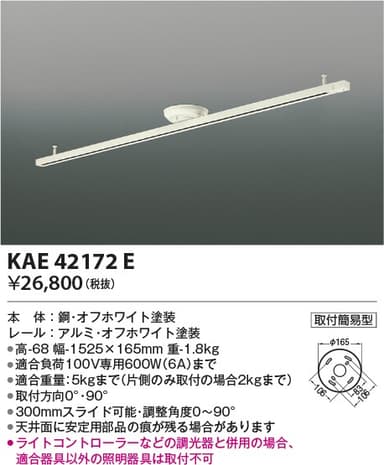

簡易取付型（ボルトオン）レールの独自仕様
天井の引掛シーリングに自分で取り付ける「簡易取付型ダクトレール」の中には、極稀に特定の自社専用器具しかつけられない特殊形状のものや、耐荷重が極端に低いものがあります。
海外メーカー製品（輸入品）
北欧ブランドや中国製の安価なダクトレール・スポットライトの中には、JIS規格に基づかない独自の寸法で作られているものがあります。これらは日本の標準的なレールに差し込めなかったり、接触不良を起こして発火の原因になったりするため、極めて注意が必要です。

4. 専門家が教える、配線ダクト導入時の「4つの注意点」

配線ダクトを安全かつ美しく活用するためには、互換性以外にも目を向けるべきポイントがあります。

電気容量（ワット数）の限界
配線ダクト1回路あたりの最大電流は、通常15A（1500W）までです。「LEDだから大丈夫」と思いがちですが、突入電流や多数の器具設置を考えると、800W〜1000W程度に抑えるのが安全です。
耐荷重（重さ）のバランス
レール自体の耐荷重（例：1メートルあたり5kgまで）と、天井の下地強度が重要です。特に、大きなペンダントライトを複数吊るす場合は、レールがたわんだり、最悪の場合脱落したりする恐れがあります。
極性（向き）の確認
ダクトレールには「極性」があります。レールの断面を見ると片側に突起（ガイド）があり、器具側にもそれに合わせる溝があります。逆に無理やり差し込もうとすると、破損やショートの原因になります。
調光器との相性
これが最近最も多いトラブルです。「パナソニックの調光スイッチ」で「オーデリックの調光対応LEDスポットライト」を操作する場合、同じ100V用レールに乗っていても、チラつきや不点灯が起こることがあります。調光に関しては、スイッチ（コントローラー）と電球・器具のメーカーを揃えるのが鉄則です。

5. 配線ダクトを「魅せる」活用術

互換性を理解した上で、どのように空間を演出すべきか。プロのテクニックをいくつか紹介します。

埋込型と直付型の使い分け： 天井をすっきり見せたいなら、天井に溝を作って埋め込む「埋込型」がベスト。既存の天井に後付けするなら「直付型」ですが、レールの色を天井の色（白なら白、黒なら黒）に合わせることで圧迫感を軽減できます。
「隠す」から「見せる」へ： あえてコンクリート打ちっぱなしの天井に黒のレールを走らせるインダストリアルスタイルも人気です。この場合、レールを四角く組んだり、ロの字型にしたりして、配線自体をデザインの一部として取り込みます。
多機能パーツの活用： 配線ダクトは照明だけではありません。「コンセントプラグ」を取り付ければ天井から電源を取れますし、「フック」を使えば観葉植物（エアプランツなど）を吊るすことも可能です。
