フロートスイッチとフロートレススイッチの違いとは！

フロートスイッチとフロートレススイッチの違いとは！

受水槽や高架水槽をはじめ、ビル・工場・住宅の給排水設備で欠かせないのが「水の量を検知してポンプを動かしたり、警報を鳴らしたりするスイッチ」です。代表的なものがフロートスイッチとフロートレススイッチ。それぞれ「フロート（浮き）が有るか・無いか」の違いがあり、仕組みや耐久性、使用環境にそれぞれ大きな特徴があります。

本記事では、電気工事や設備管理の方、設備の改修・維持管理を検討中の方へ、両者の働きや仕組みの違い、適した使用場所、時代の移り変わりまでを分かりやすく解説します。

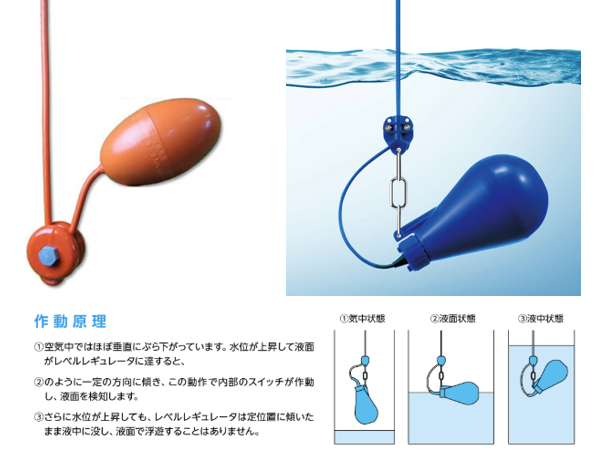

1. フロートスイッチとは？（浮き球で機械的に検知）

仕組みと働き

• 浮力でフロートが浮き沈みする：水面が上がるとフロートが浮き上がり、下がると自重で傾く・沈む

• 内部の接点が切り替わる：内部にはマイクロスイッチやリードスイッチ、移動する金属球（スチールボール）などが入っており、フロートの傾き・位置でON/OFF。制御盤や警報盤に信号送信

メリット

• 電源不要（単体で動作可能）

• 水の導電率に左右されない（油・純水・薬液も可）

• 浮きが目視できる（状態が一目瞭然）

デメリット

• 可動部（機械部分）の劣化・故障リスク

• 異物・浮遊物の引っかかりによる誤動作

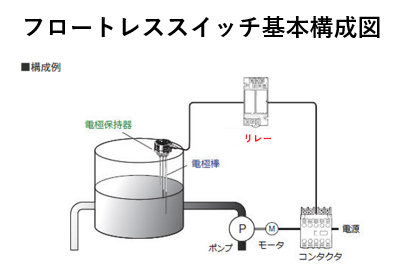

2. フロートレススイッチとは？（電気の流れで検知）

仕組みと働き

• 構成：電極保持器（ヘッド）、電極棒（ステンレス棒）、制御盤内のフロートレスリレー（例：オムロン61Fシリーズ）

• 長さの異なる電極棒を垂らす（長・中・短/共通電極・給水開始/停止位置）

• 微弱な交流電流を流す

• 水が触れることで回路が閉じてリレーが感知、接点切替

メリット

• 可動部がなく長寿命・高信頼

• コンパクト、多段階検知も容易

• メンテナンス容易（電極またはリレー交換のみ）

デメリット

• 電気を通さない液体には使えない

• 電極棒にスケールや膜が付着すると誤動作

• 長過ぎる電極棒は揺れで誤動作リスク（要セパレータ）

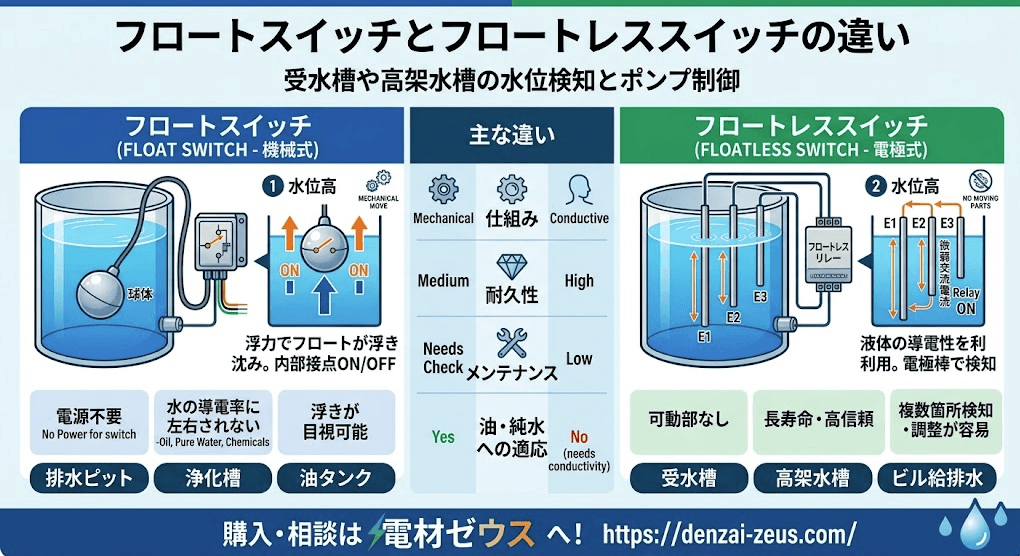

3. フロートスイッチとフロートレススイッチの徹底比較

4. 主な使用場所と使い分け

フロートスイッチが選ばれる場所

• 湧水ピット・排水ピット・浄化槽（悪環境・浮遊物多い場）

• 油タンク・純水装置（電気を通さない液体）

• 電源の確保が困難な簡易タンク・緊急警報用途

フロートレススイッチが選ばれる場所

• ビル・マンションの受水槽・高架水槽（衛生性・信頼性重視）

• ボイラー給水・工業用水タンク（精密制御が必要な現場）

• 設置スペースが限られる小型水槽

5. 時代の移り変わり：『昔と今』のトレンド変化

昔：フロートスイッチや機械式カム全盛時代

• ワイヤーやチェーンで吊る大型の浮き玉（錆び・破損・固着リスク）

• 広い可動域が必要。機械的故障が多く、定期保全（オイル・交換）が必須

現在：フロートレス（電極式）の一般化と電子制御

• オムロン等のリレー普及で受水槽等はフロートレス主流

• 電極棒の耐食性進化（SUS316・チタン・コーティング等）

• 制御盤の超小型化・多重制御

• 非接触型（超音波・電磁波）の台頭。ただしコスト・信頼性の観点で一般的なビル・マンション用途は今もフロートレス（電極式）が標準

6. まとめ：適材適所の選定が設備トラブルを防ぐ

• 水以外やゴミが多い排水ピット → フロートスイッチ

• 受水槽・高架水槽など衛生性・長期信頼性重視 → フロートレススイッチ

用途や段数、液体の性質をしっかり見極めて選定することが、ポンプの焼損事故・溢水などリスク防止の鍵です。
