スイッチ結線とは？

スイッチ結線とは、スイッチを操作することで照明器具などの電気回路を開閉できるように、電線を接続することです。

住宅の照明回路では、スイッチを操作して照明器具を点灯・消灯させます。

第二種電気工事士の筆記試験では、配線図記号や電気回路に関する問題の中で、スイッチについて問われることがあります。

そのため、スイッチの種類と役割をしっかり覚えておきましょう。

片切スイッチとは？

片切スイッチは、最も基本的なスイッチです。

1か所から照明器具などを点灯・消灯する場合に使用します。

例えば、一般的な部屋の照明を壁に設置された1つのスイッチで操作する場合などが代表的です。

筆記試験では、片切スイッチの配線図記号や基本的な回路について出題されることがあります。

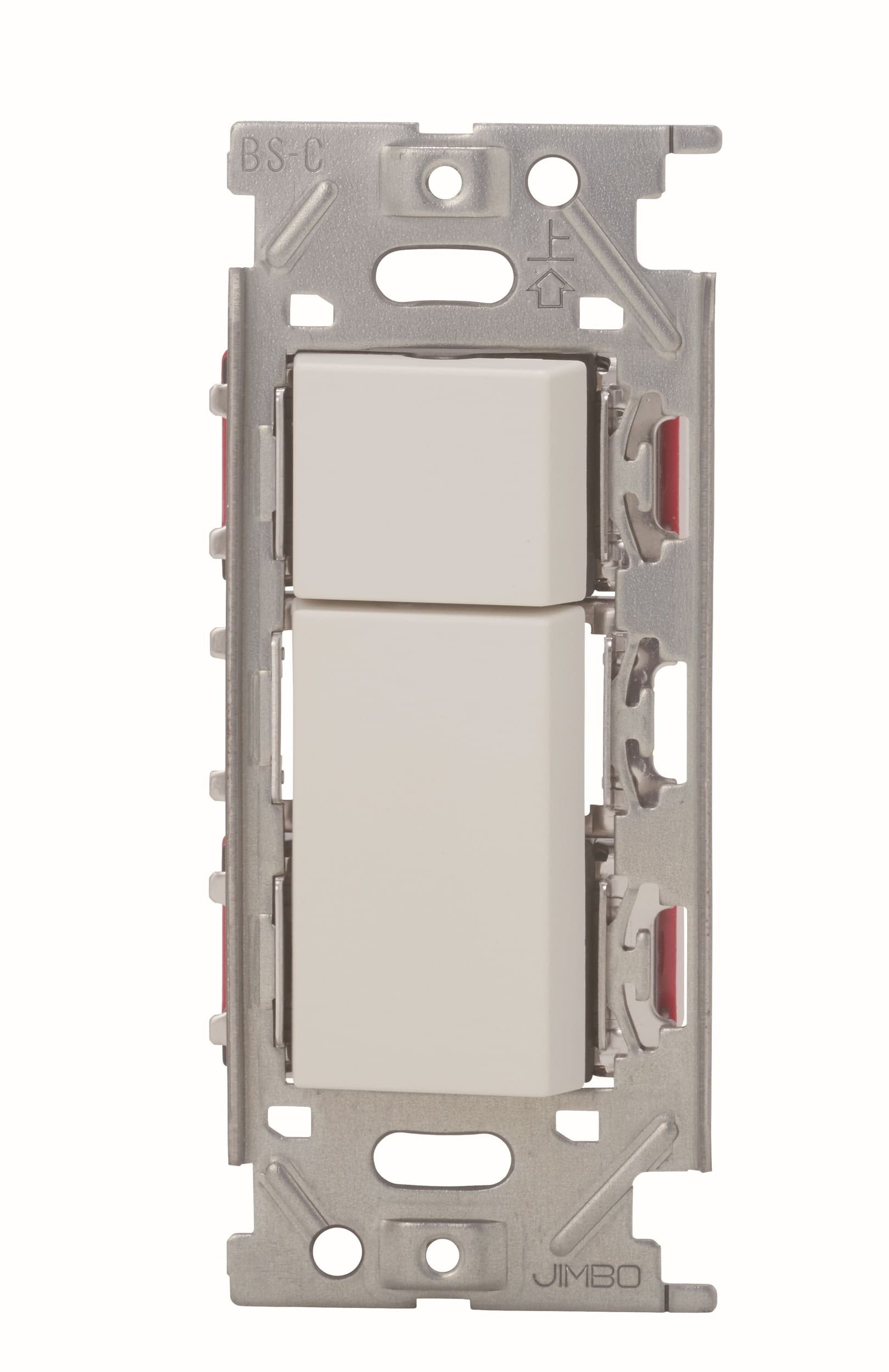

3路スイッチとは？

3路スイッチは、1つの照明器具を2か所から点灯・消灯するために使用するスイッチです。

例えば、階段の照明を1階と2階の両方から操作する場合に使用されます。

ここは第二種電気工事士の筆記試験で重要なポイントです。

3路スイッチの覚え方

「3路」という名前から、

「3か所から操作するスイッチなのでは？」

と間違えやすいので注意しましょう。

3路スイッチ2個を使用して、2か所から1つの照明を操作する

と覚えると分かりやすくなります。

また、3路スイッチには3つの端子があることも重要です。

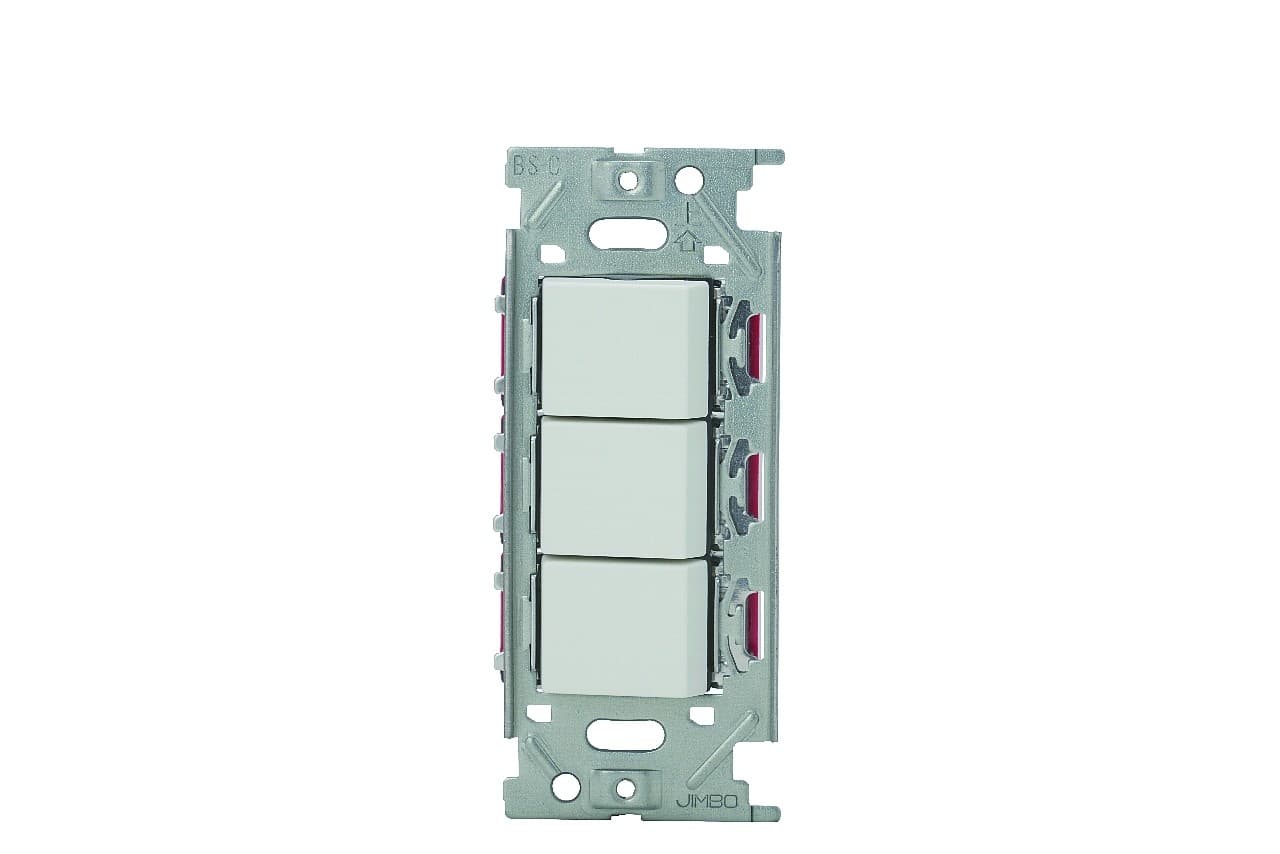

4路スイッチとは？

4路スイッチは、3か所以上から1つの照明器具を操作する場合に使用します。

4路スイッチだけで使用するのではなく、基本的には3路スイッチと組み合わせて使用することを覚えておきましょう。

例えば、照明を3か所から操作する場合は、

3路スイッチ → 4路スイッチ → 3路スイッチ

という組み合わせになります。

さらに操作場所を増やす場合には、3路スイッチの間に4路スイッチを追加します。

3路スイッチと4路スイッチの違い

筆記試験では、3路スイッチと4路スイッチの違いを理解しておくことが大切です。

筆記試験での重要ポイント

1か所操作 → 片切スイッチ

2か所操作 → 3路スイッチ

3か所以上操作 → 3路スイッチ＋4路スイッチ

この関係は、第二種電気工事士の筆記試験対策として覚えておきたい基本事項です。

3路スイッチの結線を理解する

3路スイッチでは、2つのスイッチの間を電線で接続し、スイッチを切り替えることで電流が流れる経路を切り替えます。

そのため、3路スイッチの問題では、単純な片切スイッチの回路よりも複雑になります。

筆記試験では、配線図を見て、

• どのスイッチが使われているか

• スイッチが何か所あるか

• 照明器具がどのように接続されているか

• 電流がどの経路を通るか

などを判断する問題が出題されることがあります。

4路スイッチの結線を理解する

4路スイッチは、3路スイッチと3路スイッチの間に配置することで、操作する場所を増やすことができます。

例えば3か所から照明を操作する場合、

3路 → 4路 → 3路

という回路になります。

4か所から操作する場合には、

3路 → 4路 → 4路 → 3路

というように、4路スイッチを追加します。

筆記試験では、このようなスイッチの組み合わせを理解しておくことが重要です。

第二種電気工事士筆記試験で覚えておきたいスイッチ

スイッチに関する問題では、名称だけでなく、配線図記号と用途をセットで覚えることをおすすめします。

特に、

• 片切スイッチ

• 3路スイッチ

• 4路スイッチ

• 照明器具

• コンセント

• 電源

などの記号と役割を覚えておくと、配線図の問題を解きやすくなります。

スイッチの問題は「何か所から操作するか」に注目

筆記試験でスイッチ回路の問題が出た場合、まず、

「照明を何か所から操作しているのか？」

に注目すると分かりやすくなります。

例えば、

1か所から操作
→ 片切スイッチ

2か所から操作
→ 3路スイッチ2個

3か所から操作
→ 3路スイッチ2個＋4路スイッチ1個

というように整理できます。

この基本を覚えておけば、複雑に見える配線図でも回路を理解しやすくなります。

第二種電気工事士の資格取得に向けて

第二種電気工事士の筆記試験では、スイッチだけでなく、電気理論、配線器具、電線、電気工事の材料、配線図、法令など幅広い知識が必要です。

その中でも配線図は、実際の電気工事につながる重要な分野です。

スイッチについて学習するときは、

「名称」→「配線図記号」→「用途」→「結線の仕組み」

という順番で覚えると理解しやすくなります。

まとめ

スイッチ結線は、第二種電気工事士の筆記試験対策で覚えておきたい重要な分野です。

特に3路スイッチと4路スイッチは、名前と使用方法を混同しやすいため注意しましょう。

ポイントは、

片切スイッチ＝1か所から操作

3路スイッチ＝2か所から操作

4路スイッチ＝3か所以上から操作する場合に使用

という関係です。

さらに、4路スイッチは単独で使用するのではなく、3路スイッチと組み合わせて使用することを覚えておきましょう。

第二種電気工事士の資格取得を目指す方は、スイッチの名称だけでなく、

配線図記号と回路の仕組みまで理解しておくことで、筆記試験の配線図問題にも対応しやすくなります。
